超声探伤仪
  • 超声探伤仪
  • 超声探伤仪
  • 超声探伤仪
  • 超声探伤仪

超声探伤仪

产品型号
YP-CTS2
产品价格
11000元
咨询立享优惠
【产品简介】探测范围：0-6000mm，声速：1000-15000m/s，支持数据导出，垂直线性误差：≤3%
电话图标 19157135090 咨询图标在线询价

产品详情

产品概述：

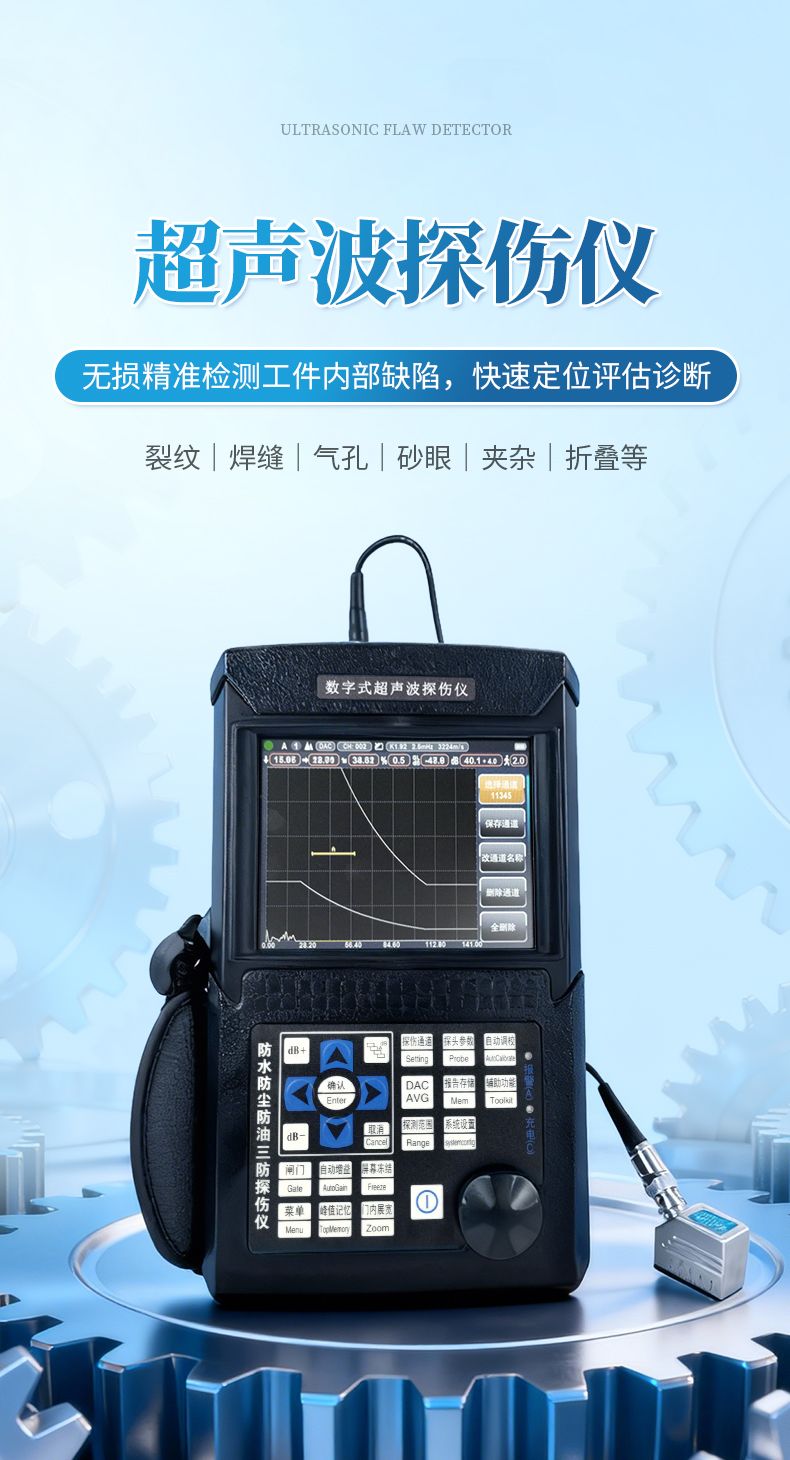

CTS2数字超声波探伤仪能够快速便捷、无损伤、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是检测行业的重要仪器。

主要功能：

1、高精良定量、定位，适合较近和较远距离探伤的要求；

2、近场盲区小，适合小管径、薄壁管探伤的要求；

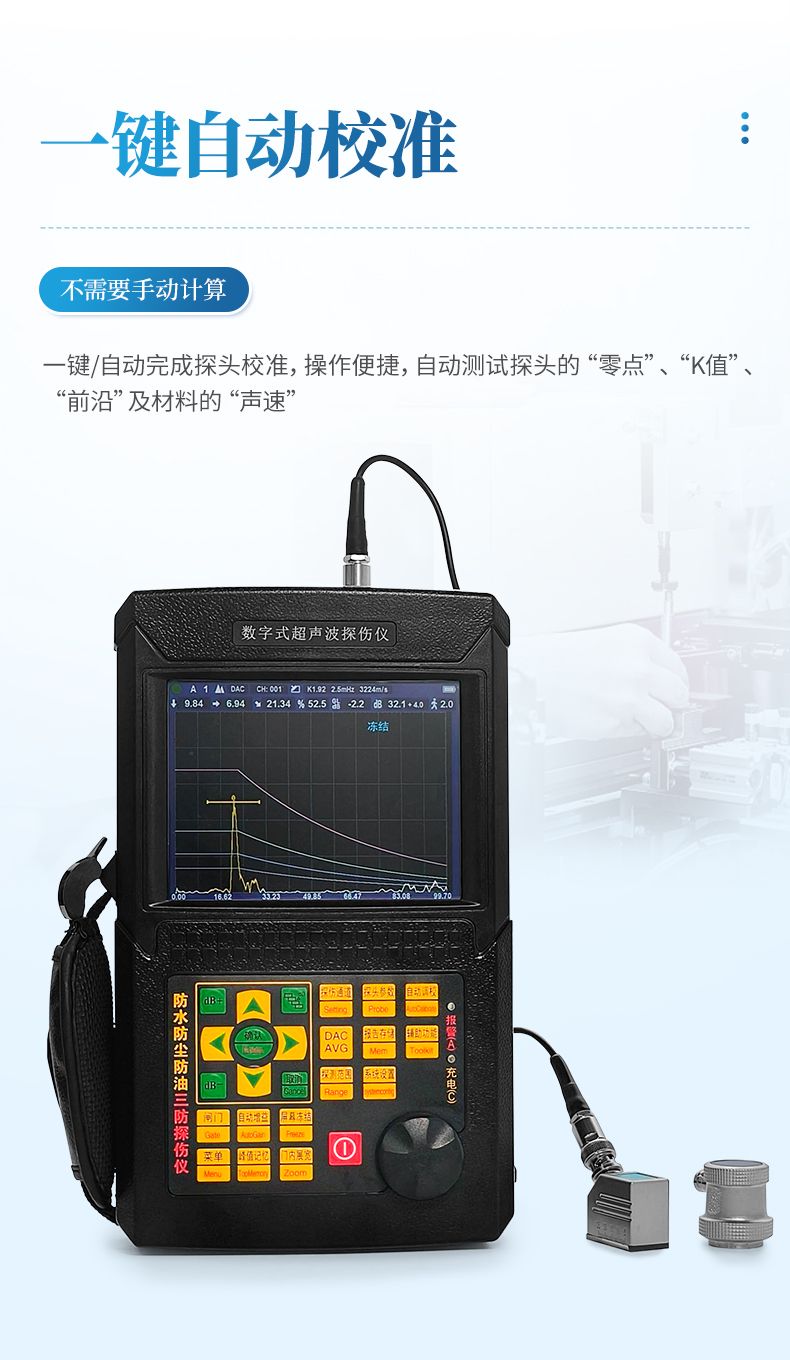

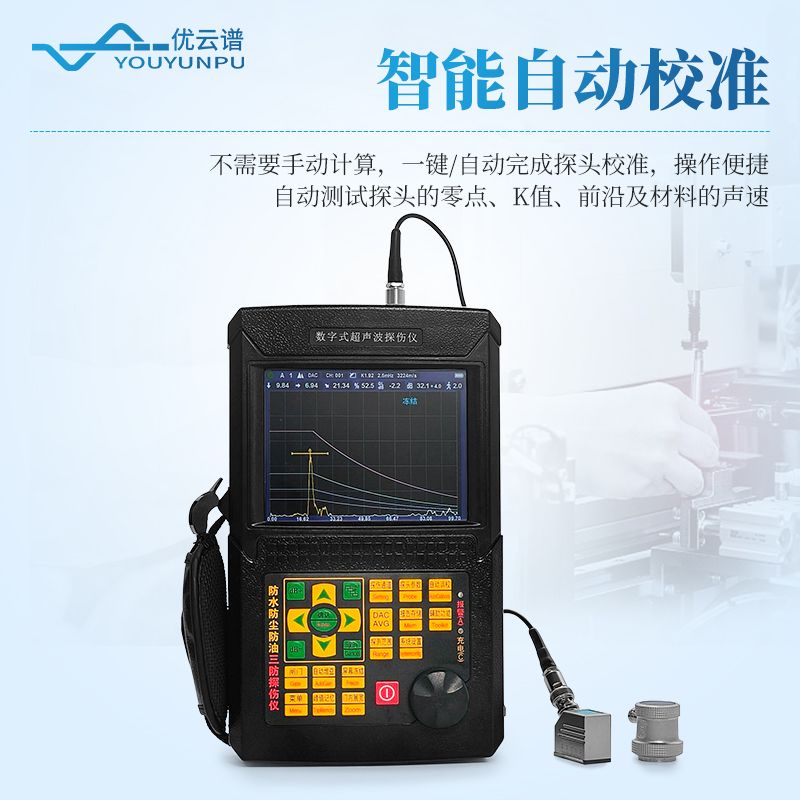

3、自动校准：一键式自动校准，操作便捷，自动测试探头的“零点”、“K值”、“前沿”及材料的“声速”；

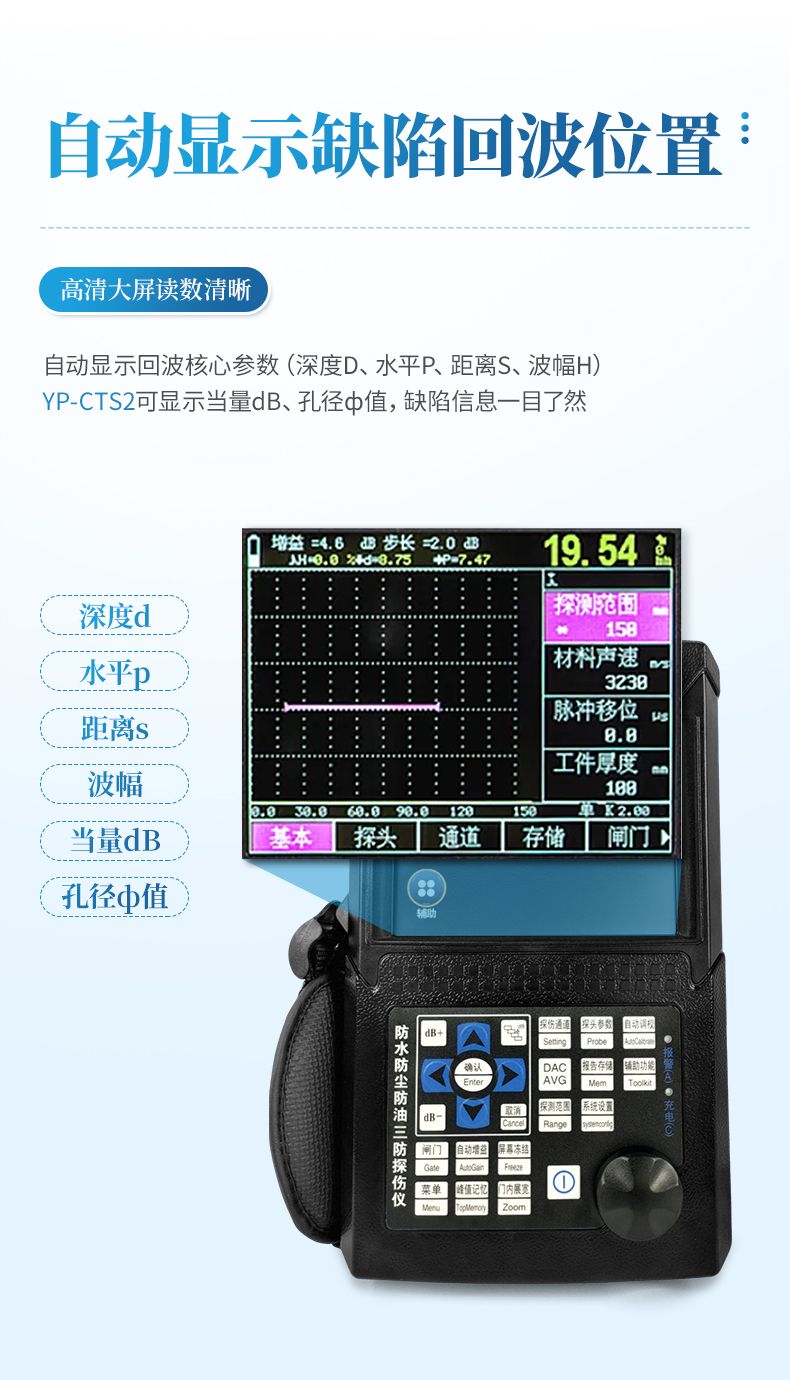

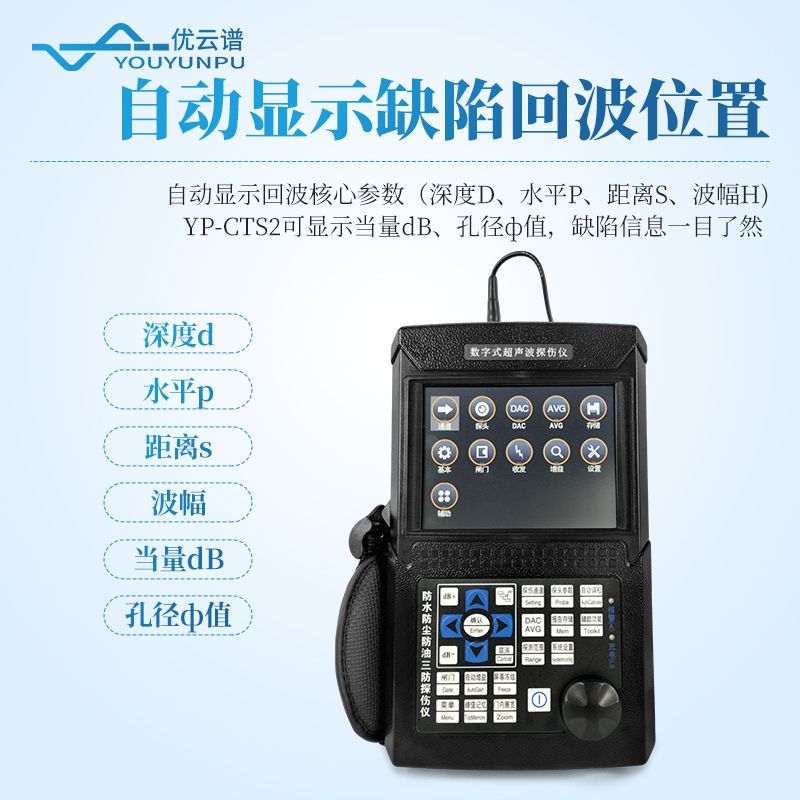

4、自动显示缺陷回波位置（深度d、水平p、距离s、波幅、当量dB、孔径ф值）；

5、自由切换三种标尺（深度d、水平p、距离s）；

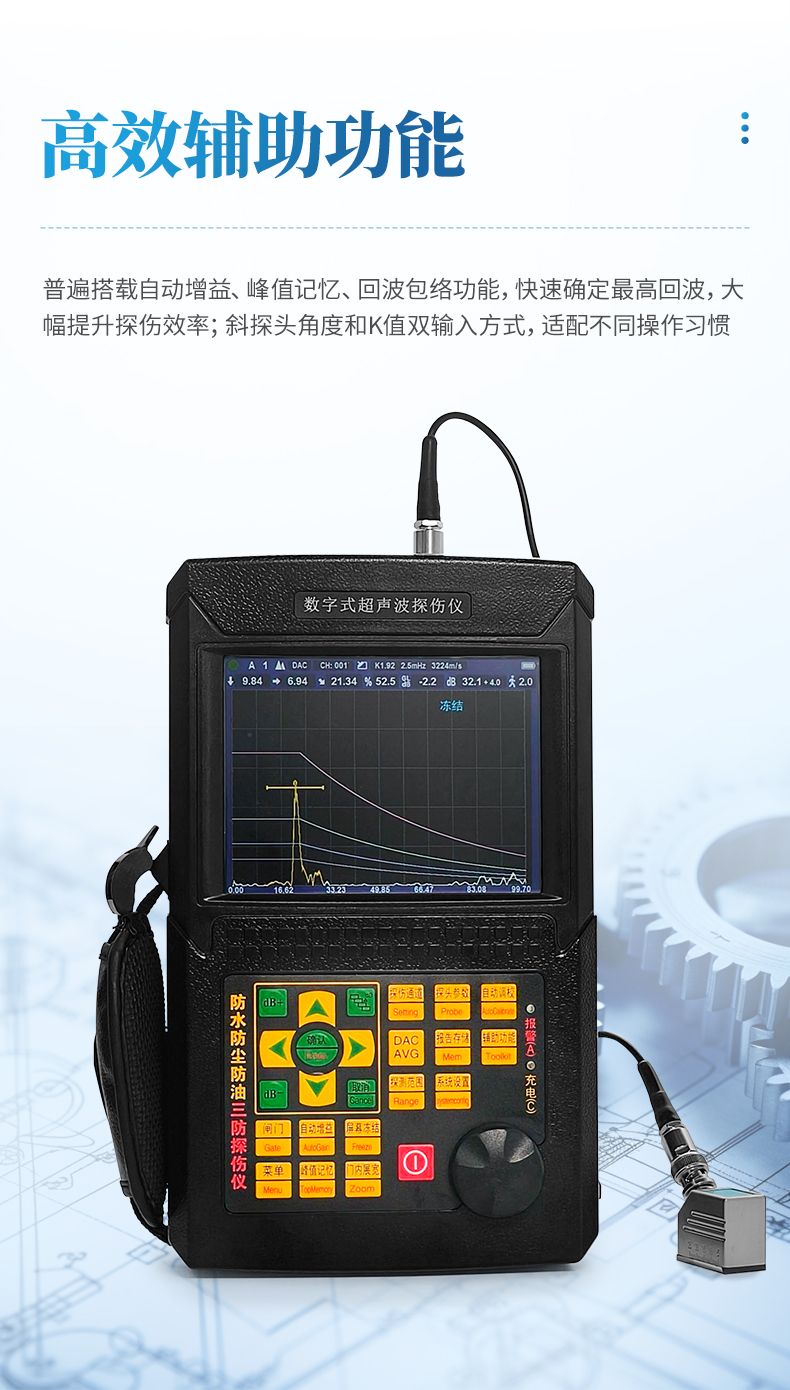

6、自动增益、回波包络、峰值记忆功能提高了探伤效率；

7、φ值计算：直探头锻件探伤，找准缺陷最高波自动换算孔径ф值,大平底自动计算；

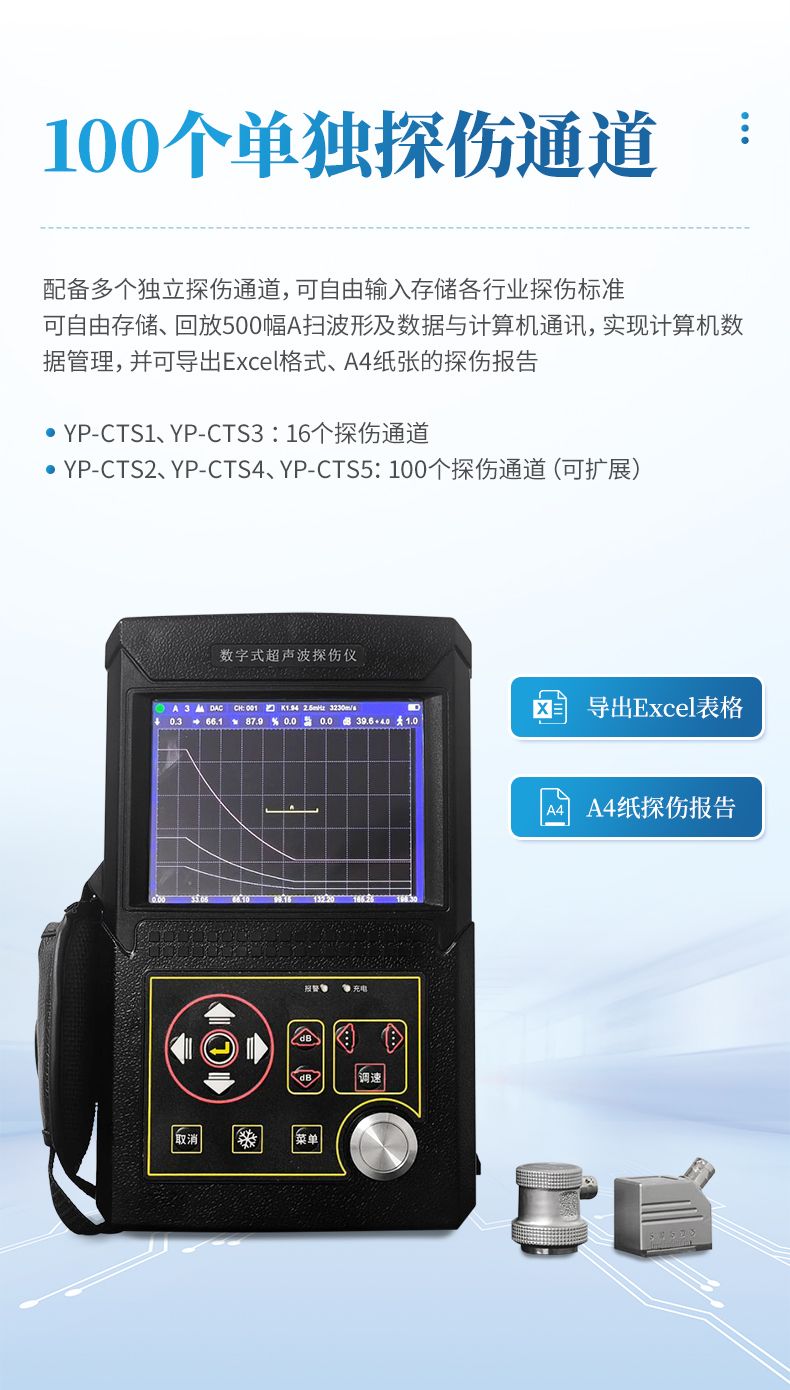

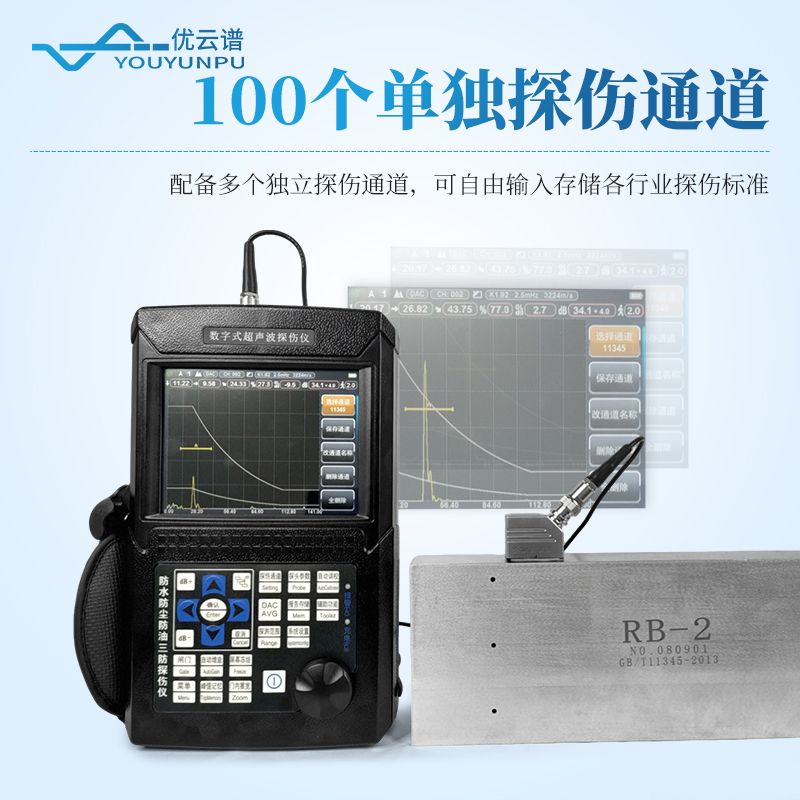

8、100个单独探伤通道（可扩展），可自由输入并存储任意行业的探伤标准，现场探伤无需携带试块；

可自由存储、回放500幅A扫波形及数据；

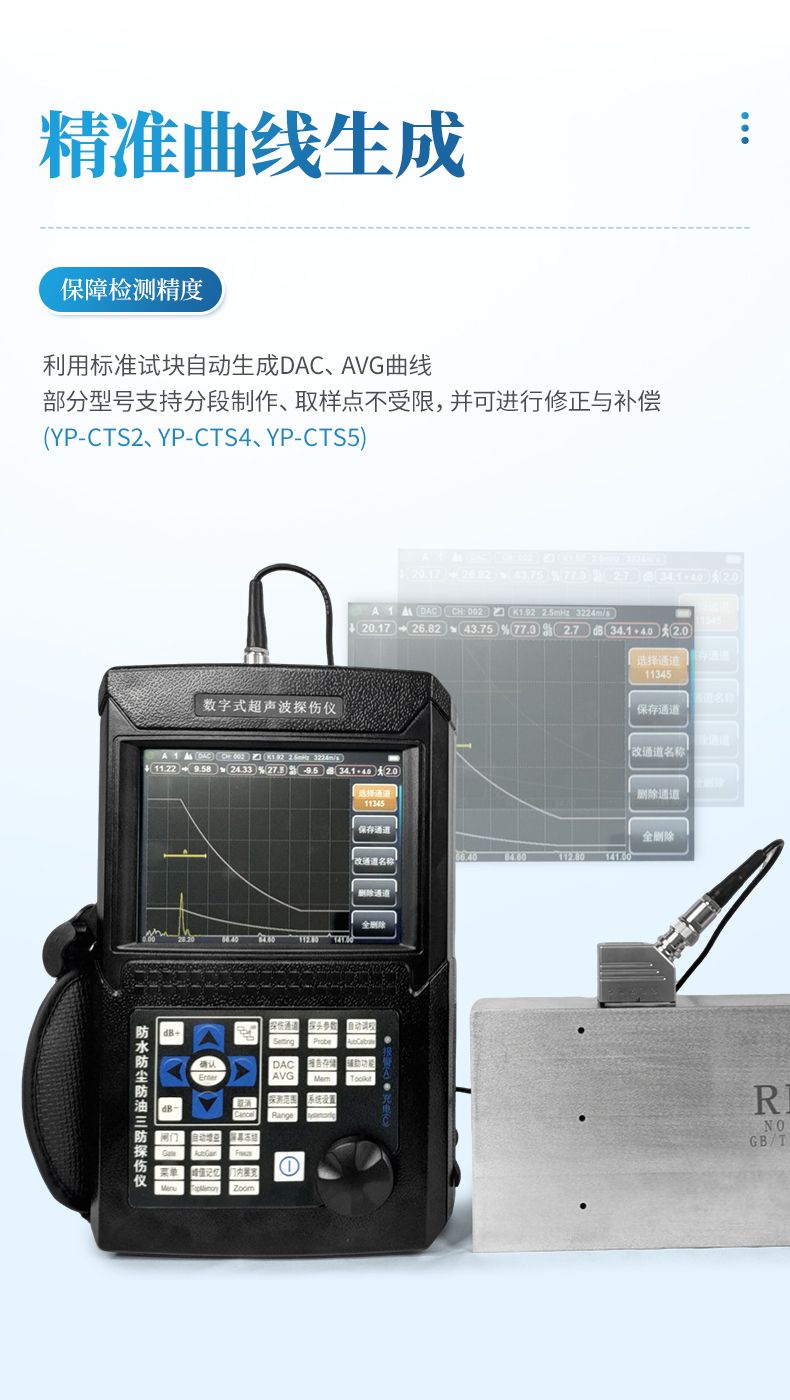

9、DAC、AVG自动生成并可以分段制作，取样点不受限制，并可进行修正与补偿；

10、13个内置探伤标准可调出；

11、可以自由输入任意行业标准；

12、发射脉冲宽度和强度可调；

13、与计算机通讯，实现计算机数据管理，并可导出Excel格式、A4纸张的探伤报告；

14、IP65标准铝镁合金外壳，坚固磨损低，防水防尘，抗干扰能力好；

15、26万色真彩屏超高亮显示，亮度可调，适合强光、弱光的工作环境；

16、性能安全环保锂电池供电，可连续工作10小时。

17、实时时钟记录：实时探伤日期、时间的跟踪记录，并存储；

18、掉电保护，存储数据不丢失；

19、探伤参数可自动测试或预置；

20、数字抑制，不影响增益和线性；

21、增益补偿：对表面粗糙度、曲面、厚工件远距离探伤等因素造成的Db衰减可进行修正。

22、真正的三防设计，可以保障用户在复杂的现场和野外不受雨水、油污、粉尘等的侵蚀，让探伤仪的使用寿命大大延长。

辅助功能：

1、角度和K值两种输入方式

2、回波次数分析

3、电源状态指示

4、闸门声光报警

5、DAC声光报警

6、屏幕的冻结和解冻

7、时钟显示

产品特点：

1、按键简洁，操作简单；

2、大屏幕高亮显示，可以满足在阳光下、涵洞中探伤的要求。

技术参数：

项目技术数据
扫描范围（mm）0～6000mm钢纵波
工作频率0.4MHz～20MHz
垂直线性误差≤2.5%
水平线性误差≤0.1%
增益110dB
灵敏度余量＞62dB（深200mmΦ2平底孔）
分辨力＞40dB（5N20）
动态范围≥32dB
噪声电平＜8%
重复发射频率100~1000HZ
声速范围1000～11000（m/s）
工作方式直探头、斜探头、双晶、穿透
数字抑制（0～80）%，不影响线性与增益
工作时间连续工作10小时以上（锂电池）
环境温度（-20～70）℃（参考值）
相对湿度（20～95）% RH
外型尺寸238×155×46（mm）
重量1.2KG

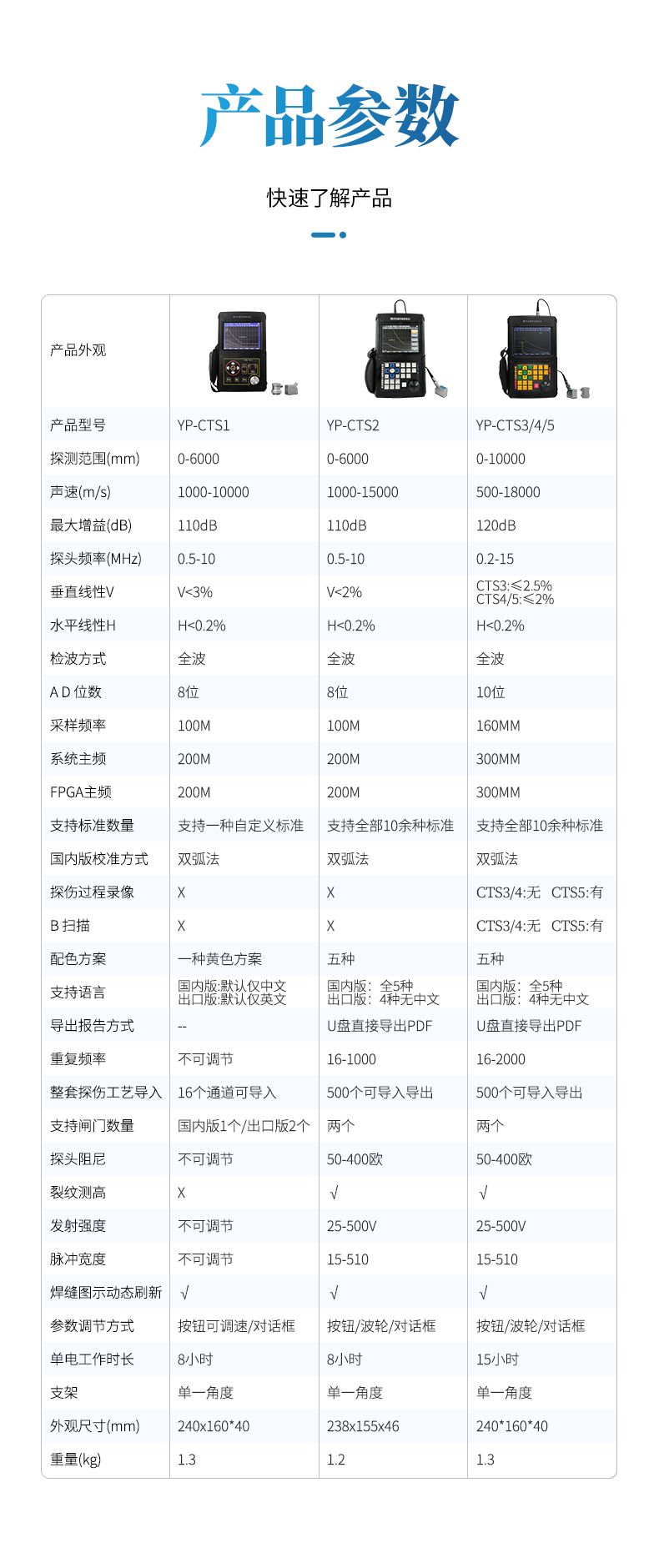

型号区别：

型号CTS1CTS2CTS升级系列
探测范围(mm)0-60000-60000-10000
声速(m/s)1000-100001000-15000500-18000
最大增益(dB)110dB110dB120dB
探头频率(MHz)0.5-100.5-100.2-15
垂直线性V
水平线性H		V<3%
H<0.2%		V<2%
H<0.2%		V<2%
H<0.2%
检波方式全波全波全波
A D 位 数8位8位10位
采样频率100M100M160M
系统主频200M200M300M
FPGA主频200M200M300M
支持标准数量只支持一种自定义标准支持全部10余种标准支持全部10余种标准
国内版校准方式双弧法双弧法双弧法
探伤过程录像××无限时
B 扫描××√
配色方案一种黄色方案五种五种
支持语言国内版：默认仅中文
出口版：默认仅英文		国内版：全5种
出口版：4种无中文		国内版：全5种
出口版：4种无中文
导出报告方式
U盘直接导出PDFU盘直接导出PDF
重复频率不可调节16-100016-2000
整套探伤工艺导入16个通道可导入导出500个可导入导出500个可导入导出
支持闸门数量国内版1个/出口版2个两个两个
探头阻尼不可调节50-400欧50-400欧
裂纹测高×√√
发射强度不可调节25-500V25-500V
脉冲宽度不可调节15-51015-510
焊缝图示动态刷新√√√
参数调节方式按钮可调速/对话框按钮/波轮/对话框按钮/波轮/对话框
单电工作时长8小时8小时15小时
支架单一角度单一角度单一角度
外观尺寸(mm)240*160*40238×155×46240*160*40
重量(kg)1.31.21.3

标准配置：

主机1台
直探头1个
斜探头1个
电源适配器1个
探头连接线1个
使用说明书1本
产品包装箱1个
合格证、装箱卡、保修卡1套

可选配：

PC超声波探伤仪通讯软件份
标准试块块
耦合剂瓶
