超声波探伤仪
  • 超声波探伤仪
  • 超声波探伤仪
  • 超声波探伤仪
  • 超声波探伤仪

超声波探伤仪

产品型号
YP-CTS1
产品价格
8500元
咨询立享优惠
【产品简介】探测范围：0-6000mm，声速：1000-10000m/s，支持数据导出，垂直线性误差：≤4%
电话图标 19157135090 咨询图标在线询价

产品详情

产品概述：

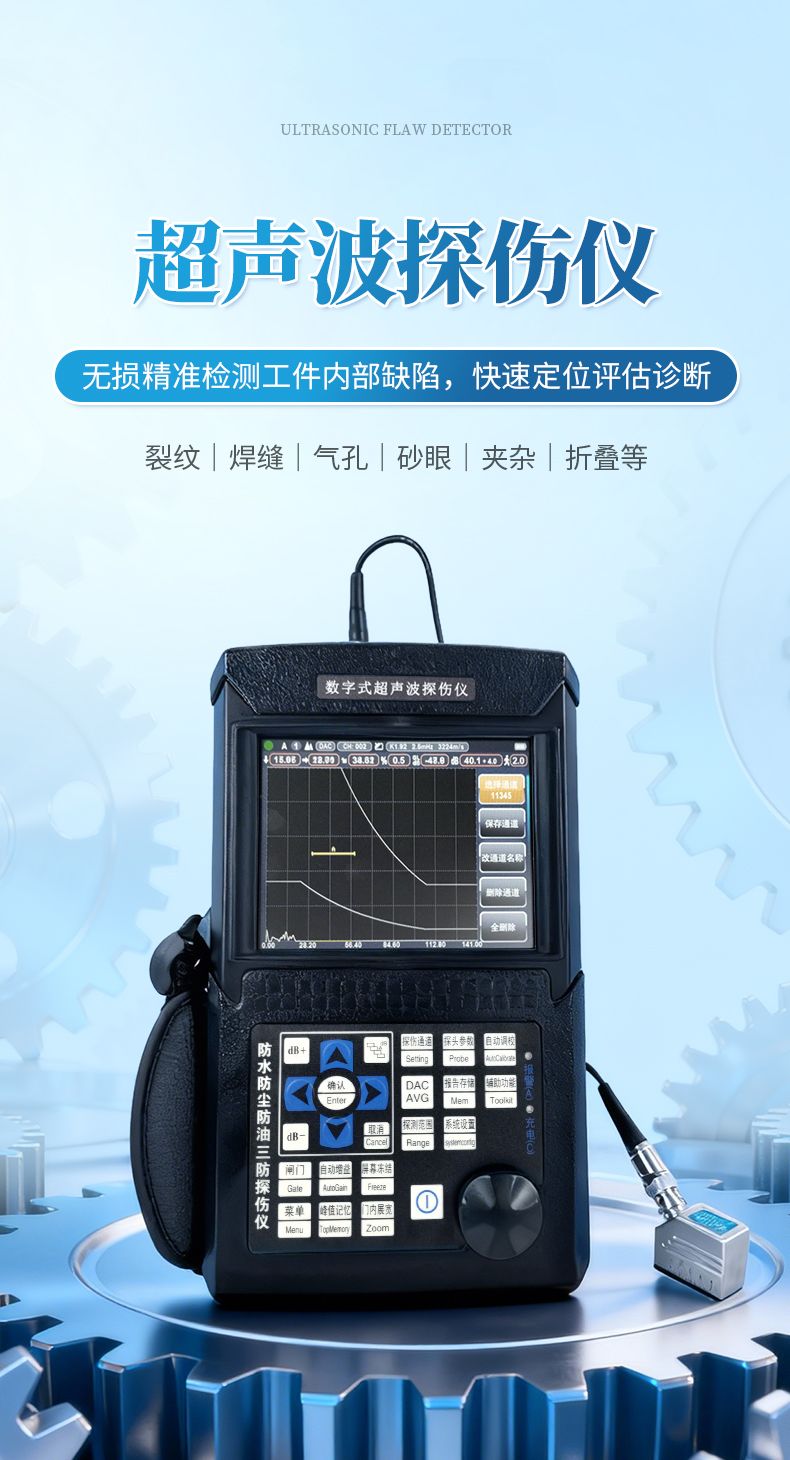

   CTS1数字超声波探伤仪能够便捷、准确地进行工件内部多种缺陷如裂纹、焊缝、气孔、砂眼、夹杂、折叠等的检测、定位、评估及诊断，广泛应用于电力、石化、锅炉压力容器、钢结构、航空航天、铁路交通、汽车、机械等领域。它是无损检测行业的仪器。

主要功能：

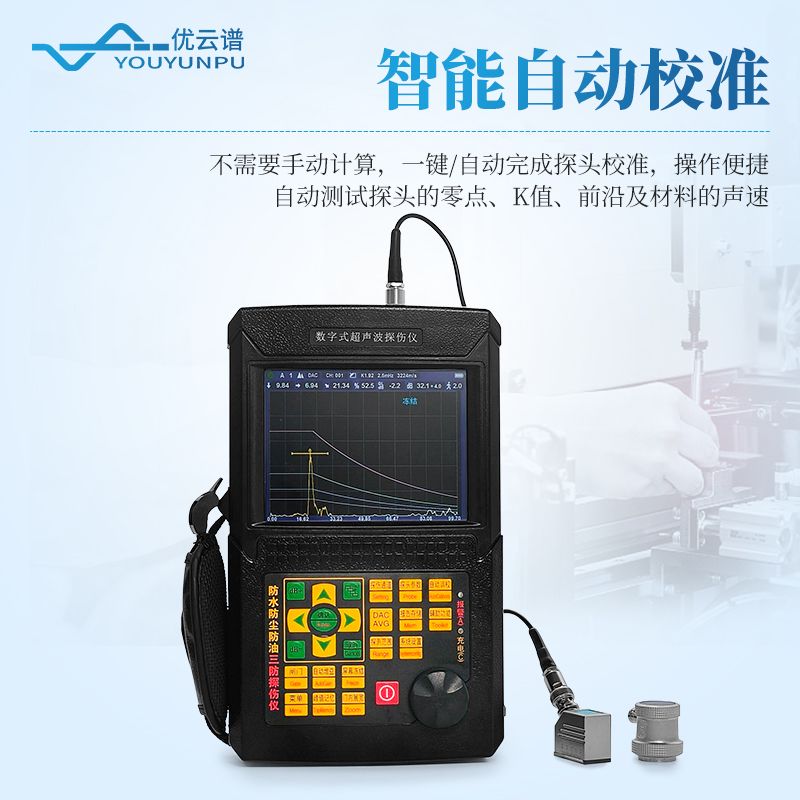

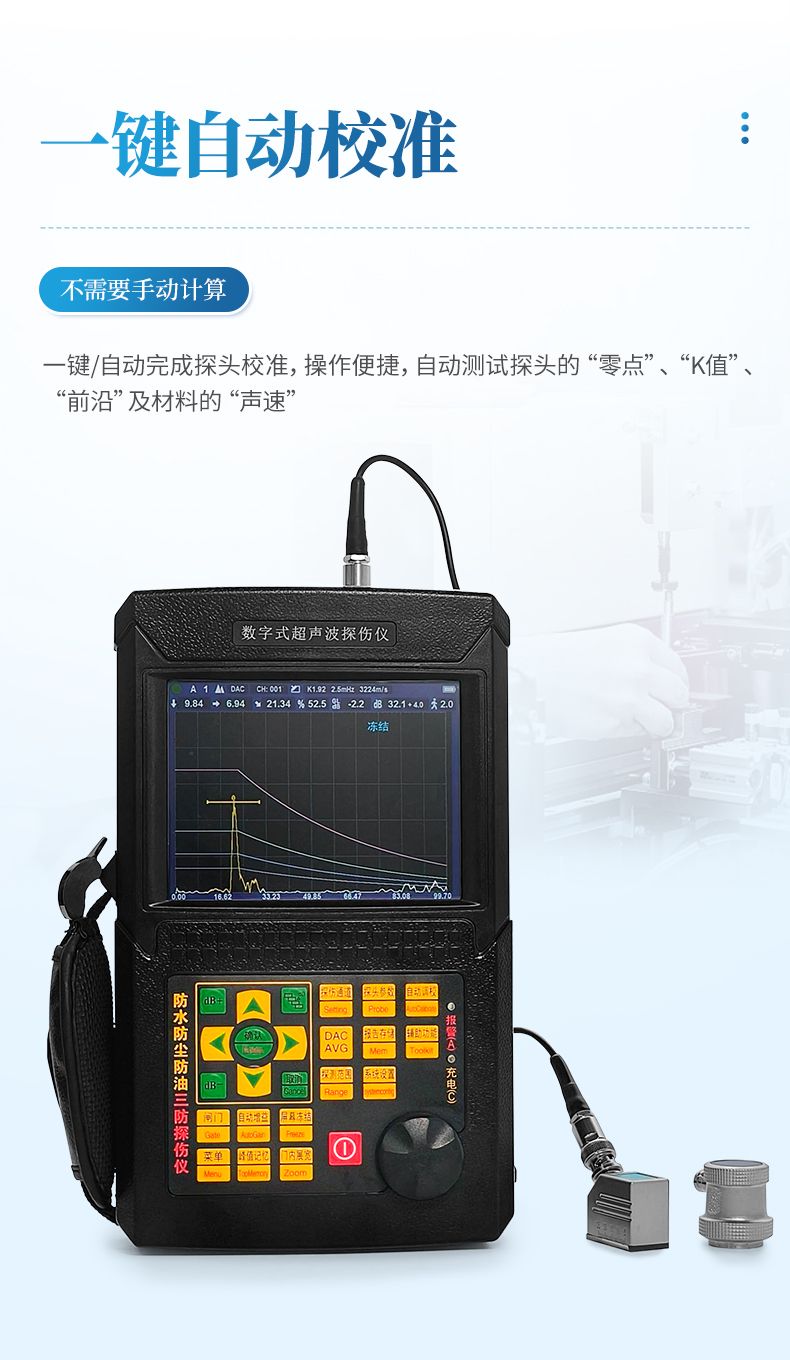

1、自动校准探头，不需要手动计算；

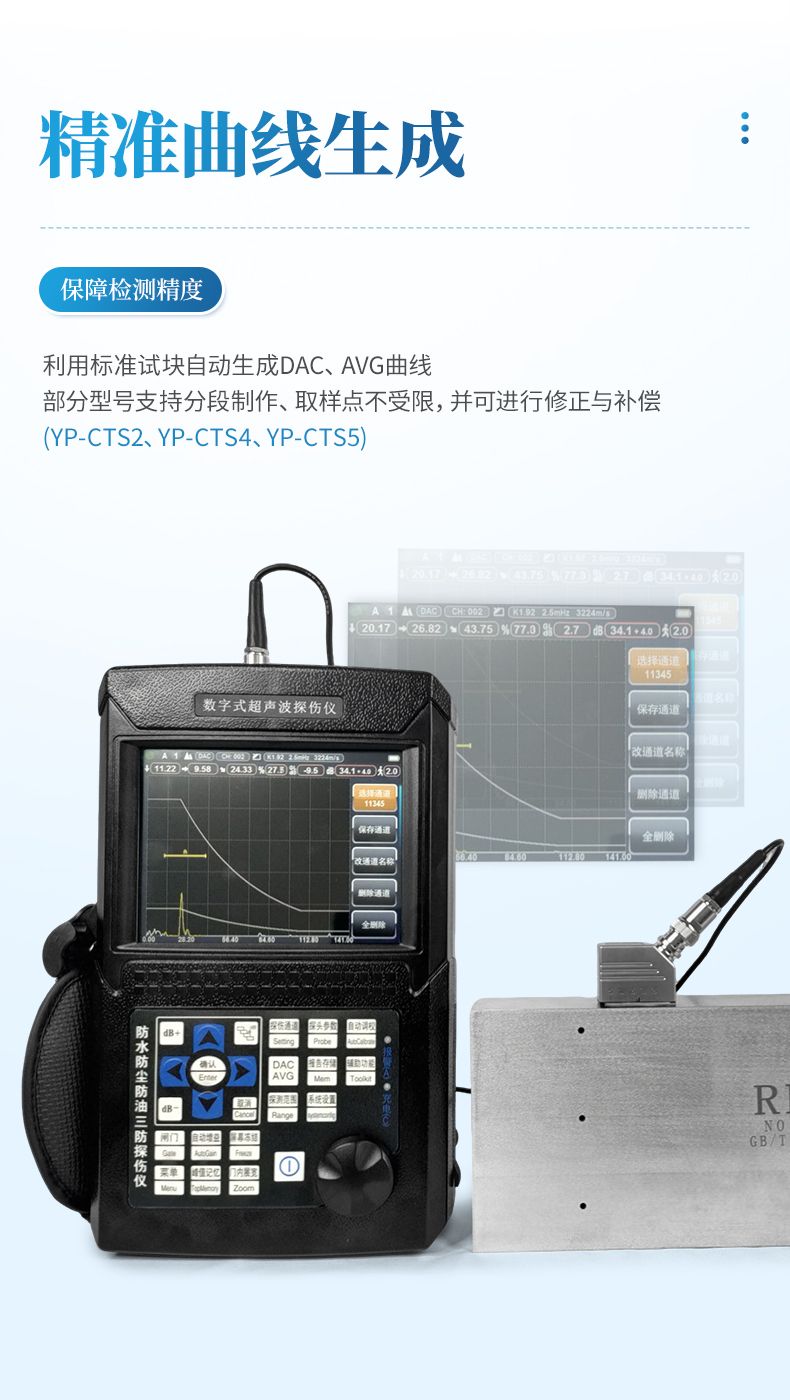

2、利用标准试块自动生成DAC、AVG曲线；

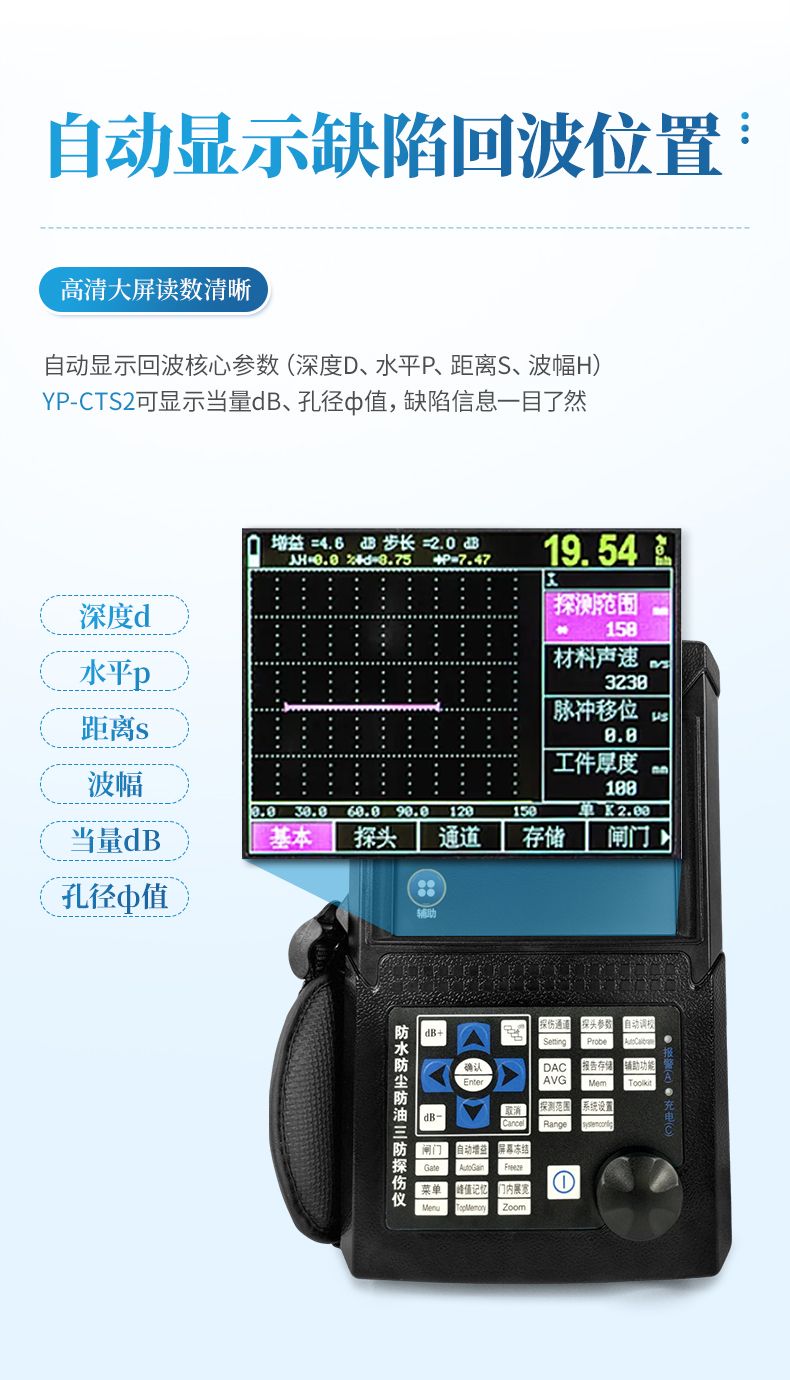

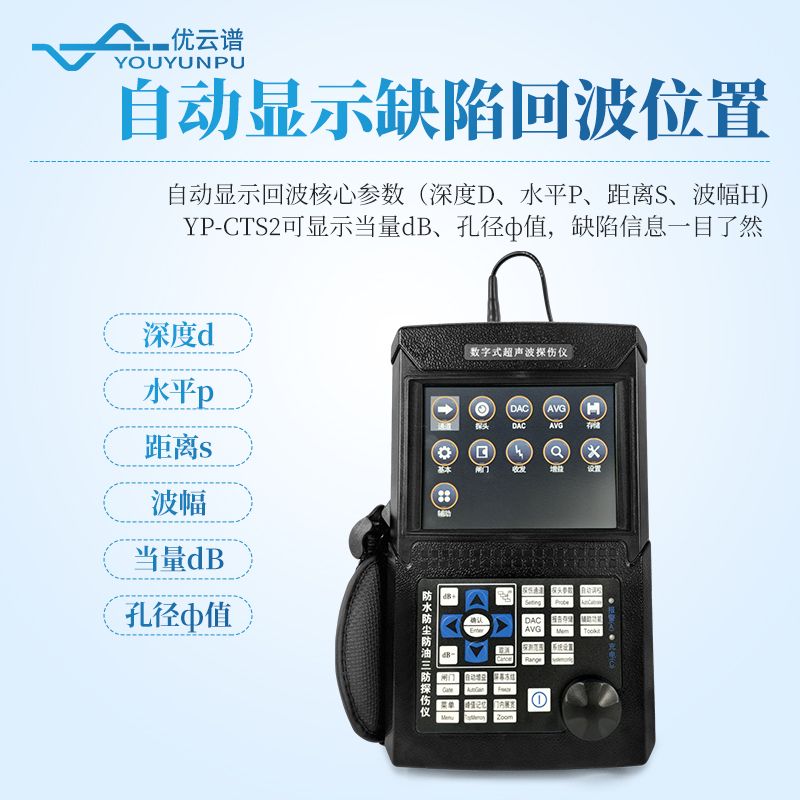

3、自动显示回波相关参数（深度D、水平P、距离S、波幅H）；

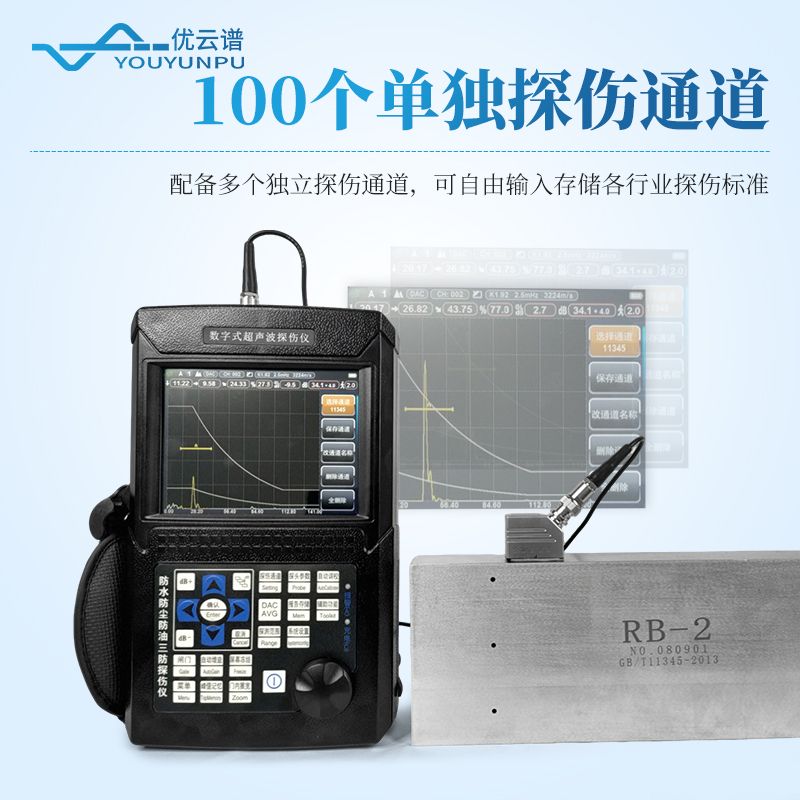

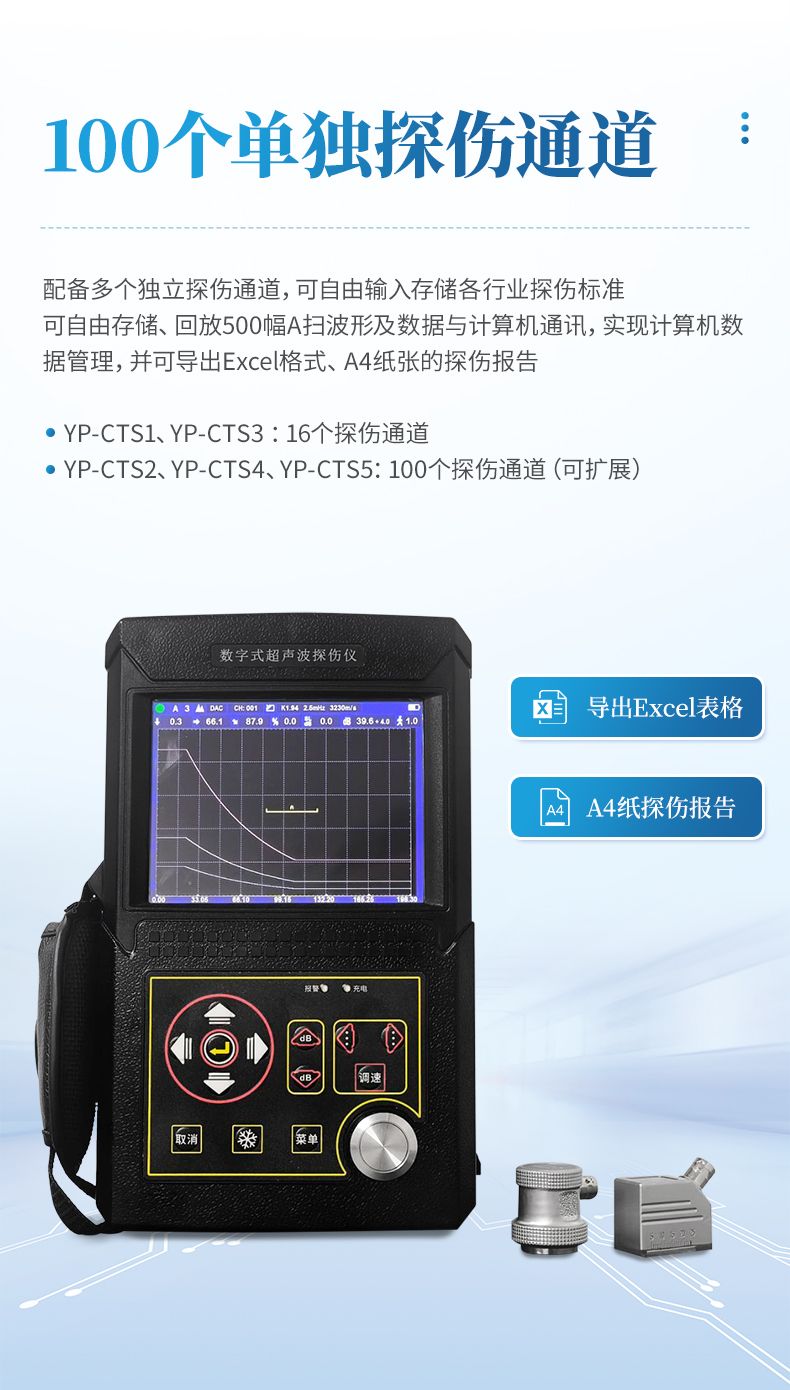

4、16个探伤通道，可自由输入并存储任意行业的探伤标准；

5、可存储980幅A扫图像；

6、四种（I、V、U、X型）焊缝类型图示功能，直观判断反射位置；

7、自动计算缺陷当量φ值；

8、高采样率，低噪声；

9、两种探头方式：单晶、双晶；

10、回波抑制功能并有警示灯提示。

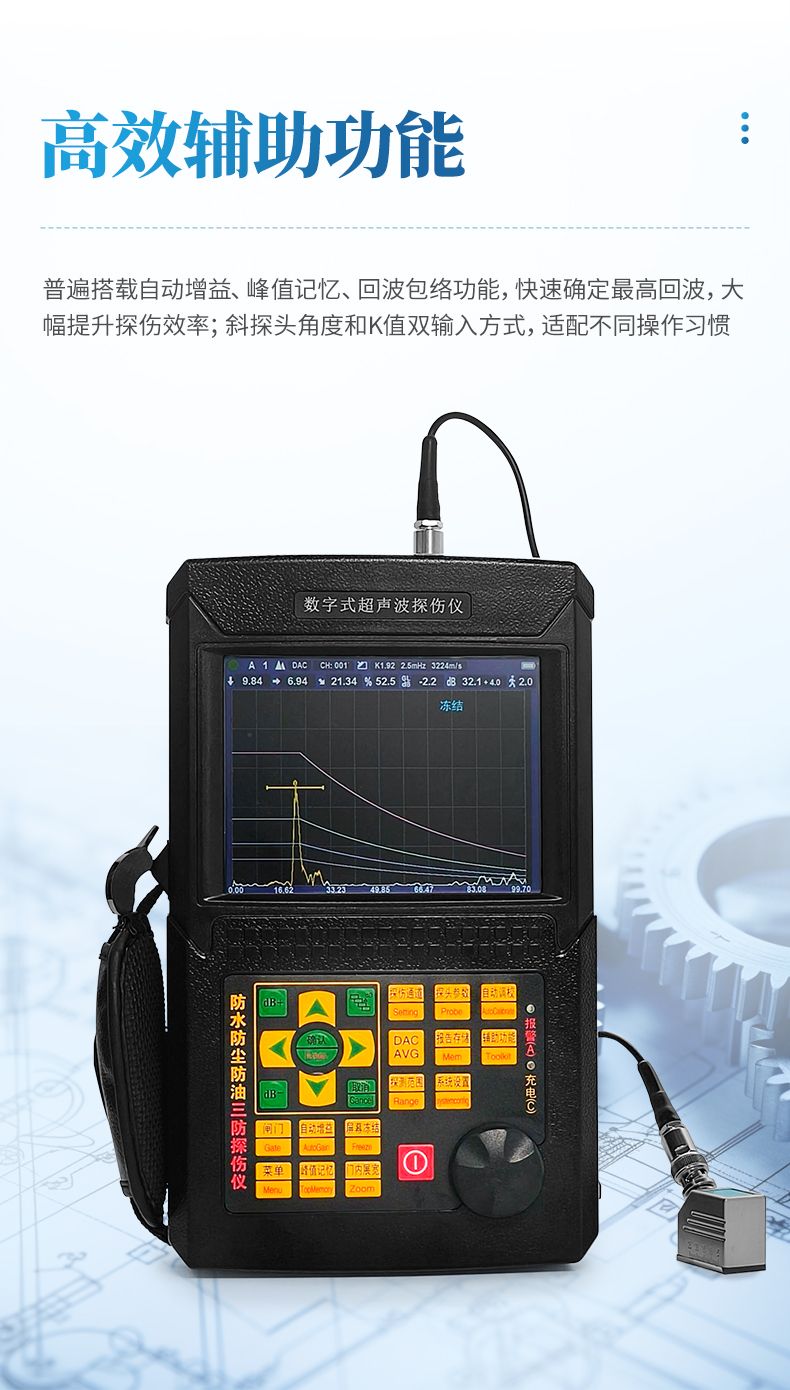

辅助功能：

1、闸门声光报警。

2、自动增益功能提升探伤效率；

3、斜探头角度和K值两种输入方式；

4、峰值记忆和回波包络快速确定最高回波；

5、USB接口连接PC端进行数据传输，自动生成探伤报告；

产品特点：

1、按键简洁，操作简单；

2、大屏幕高亮显示，可以满足在阳光下、涵洞中探伤的要求。

技术参数：

项目技术数据
扫描范围（mm）0～6000
垂直线性误差≦4%
水平线性误差≦0.1%
探伤灵敏度余量≧60dB（深200mmφ2平底孔）
动态范围≧32dB
分辨率≧34dB
频率范围（MHz）0.5～20
增益调节（dB）0～110
材料声速（m/s）1000～9999
回波抑制0～80%
工作温度（℃）-27～70
外形尺寸（mm）240*160*40
重量（Kg）1.3
选配探头、标准试块、笔记本电脑、PC通讯软件、BNC电缆

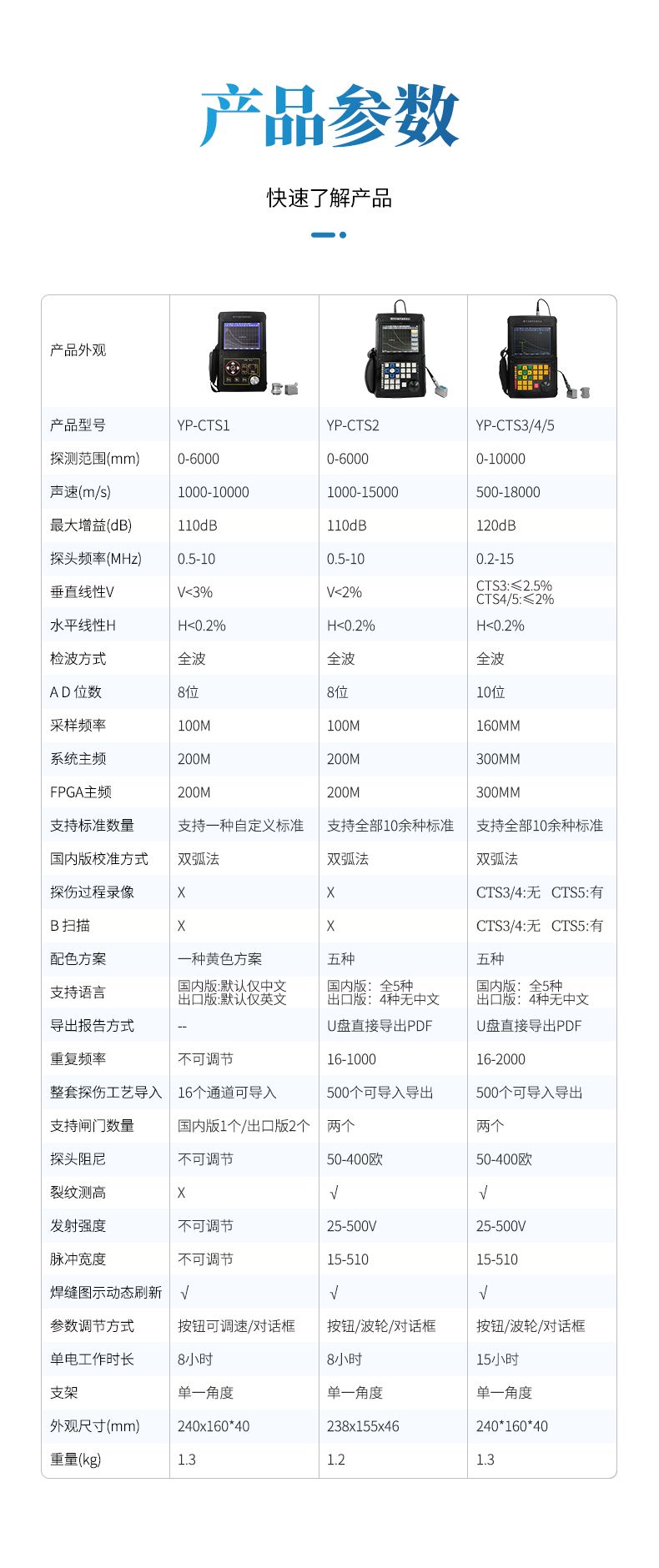

型号区别：

型号CTS1CTS2CTS升级系列
探测范围(mm)0-60000-60000-10000
声速(m/s)1000-100001000-15000500-18000
最大增益(dB)110dB110dB120dB
探头频率(MHz)0.5-100.5-100.2-15
垂直线性V
水平线性H		V<3%
H<0.2%		V<2%
H<0.2%		V<2%
H<0.2%
检波方式全波全波全波
A D 位 数8位8位10位
采样频率100M100M160M
系统主频200M200M300M
FPGA主频200M200M300M
支持标准数量只支持一种自定义标准支持全部10余种标准支持全部10余种标准
国内版校准方式双弧法双弧法双弧法
探伤过程录像××无限时
B 扫描××√
配色方案一种黄色方案五种五种
支持语言国内版：默认仅中文
出口版：默认仅英文		国内版：全5种
出口版：4种无中文		国内版：全5种
出口版：4种无中文
导出报告方式
U盘直接导出PDFU盘直接导出PDF
重复频率不可调节16-100016-2000
整套探伤工艺导入16个通道可导入导出500个可导入导出500个可导入导出
支持闸门数量国内版1个/出口版2个两个两个
探头阻尼不可调节50-400欧50-400欧
裂纹测高×√√
发射强度不可调节25-500V25-500V
脉冲宽度不可调节15-51015-510
焊缝图示动态刷新√√√
参数调节方式按钮可调速/对话框按钮/波轮/对话框按钮/波轮/对话框
单电工作时长8小时8小时15小时
支架单一角度单一角度单一角度
外观尺寸(mm)240*160*40238×155×46240*160*40
重量(kg)1.31.21.3

标准配置：

主机1台
直探头1支
斜探头1支
电源适配器1个
PC通讯软件1份
BNC电缆1根
