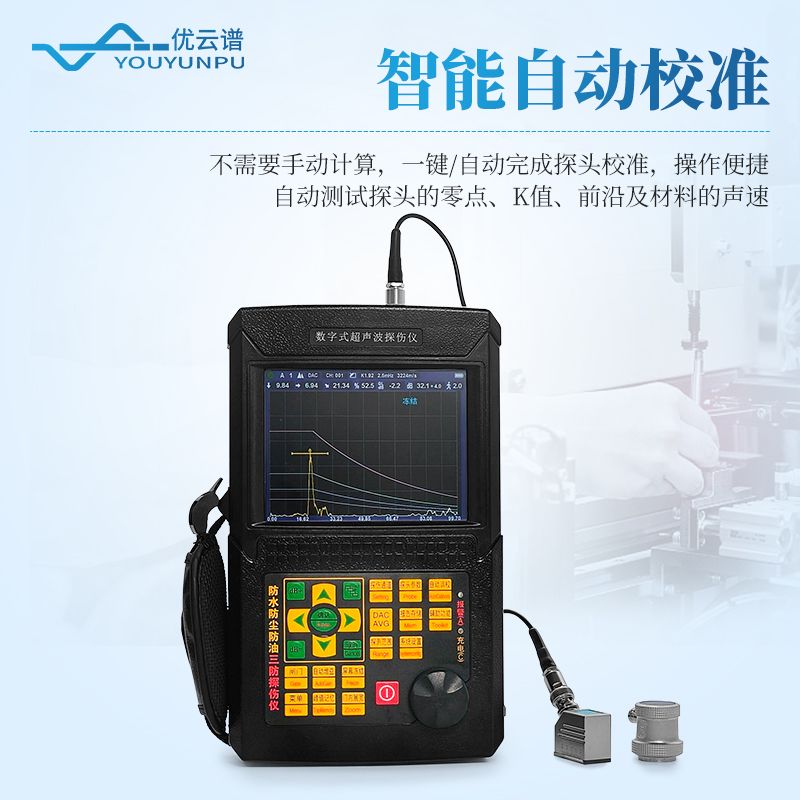

超声波检测仪
  • 超声波检测仪
  • 超声波检测仪
  • 超声波检测仪
  • 超声波检测仪

超声波检测仪

产品型号
YP-CTS4
产品价格
20000元
咨询立享优惠
【产品简介】探测范围：0-10000mm，声速：500-18000m/s，支持数据导出，垂直线性误差：≤2%
电话图标 19157135090 咨询图标在线询价

产品详情

产品概述：

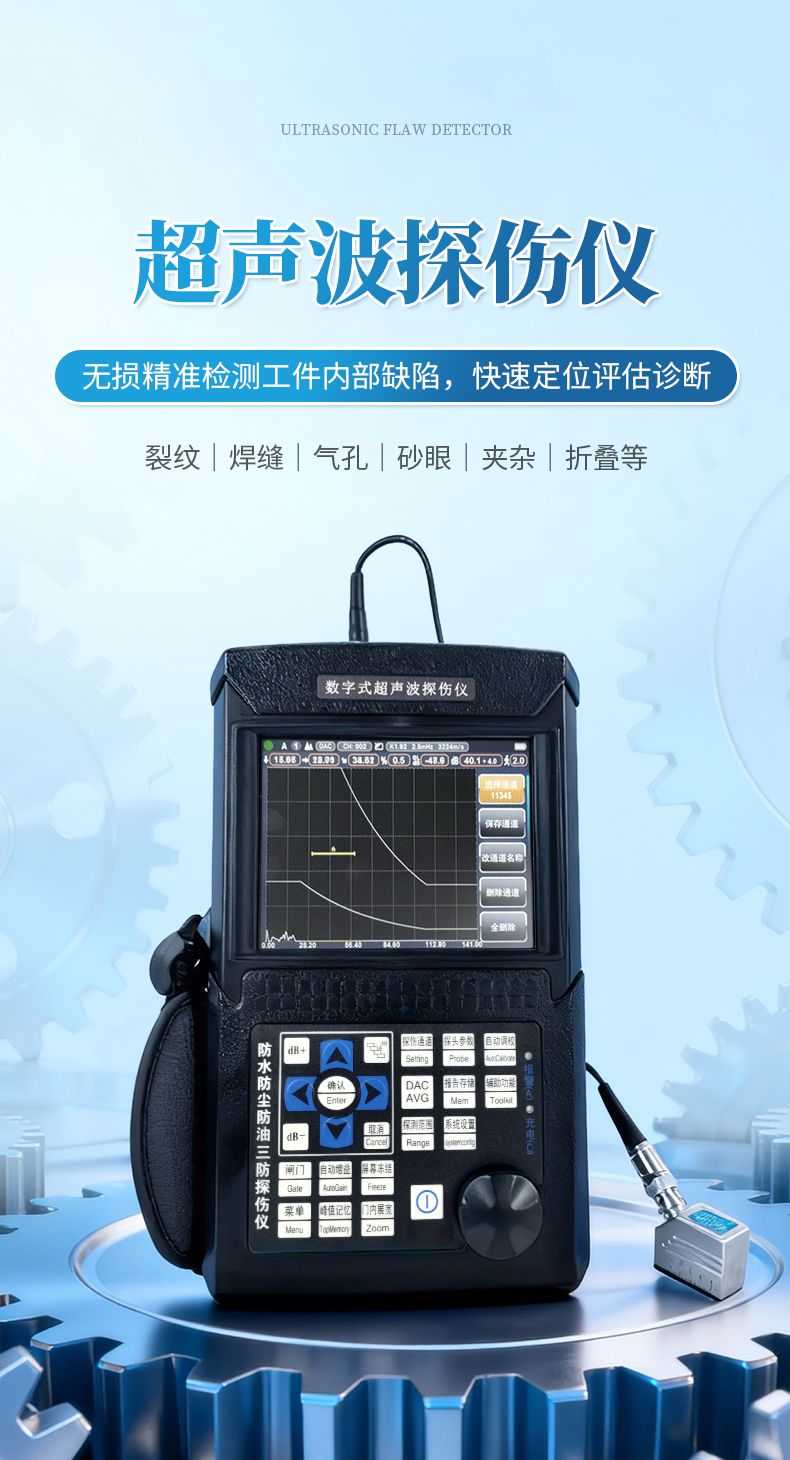

超声波探伤仪是一种便携式工业无损探伤仪，它能够便携、无损伤、准确地进行工件内部多种缺陷（裂纹、疏松、气孔、夹杂等）的检测、定位、评估和诊断。既可以用于实验室，又可以用于工程现场。应用在锅炉、压力容器、航天、电力、石油、化工、海洋石油、管道、船舶制造、汽车、机械制造、冶金、金属加工、钢结构、铁路交通、核能电力、高校等行业。

主要功能：

1、主从式菜单，并设计有快捷按键和数码飞梭旋轮，操作便捷。

2、全数字真彩色液晶显示器，可根据环境选择背景色和波形颜色，液晶亮度可自由设定。

3、仪器轻小便携，单手即可以把持，经久耐用，引导行业潮流。

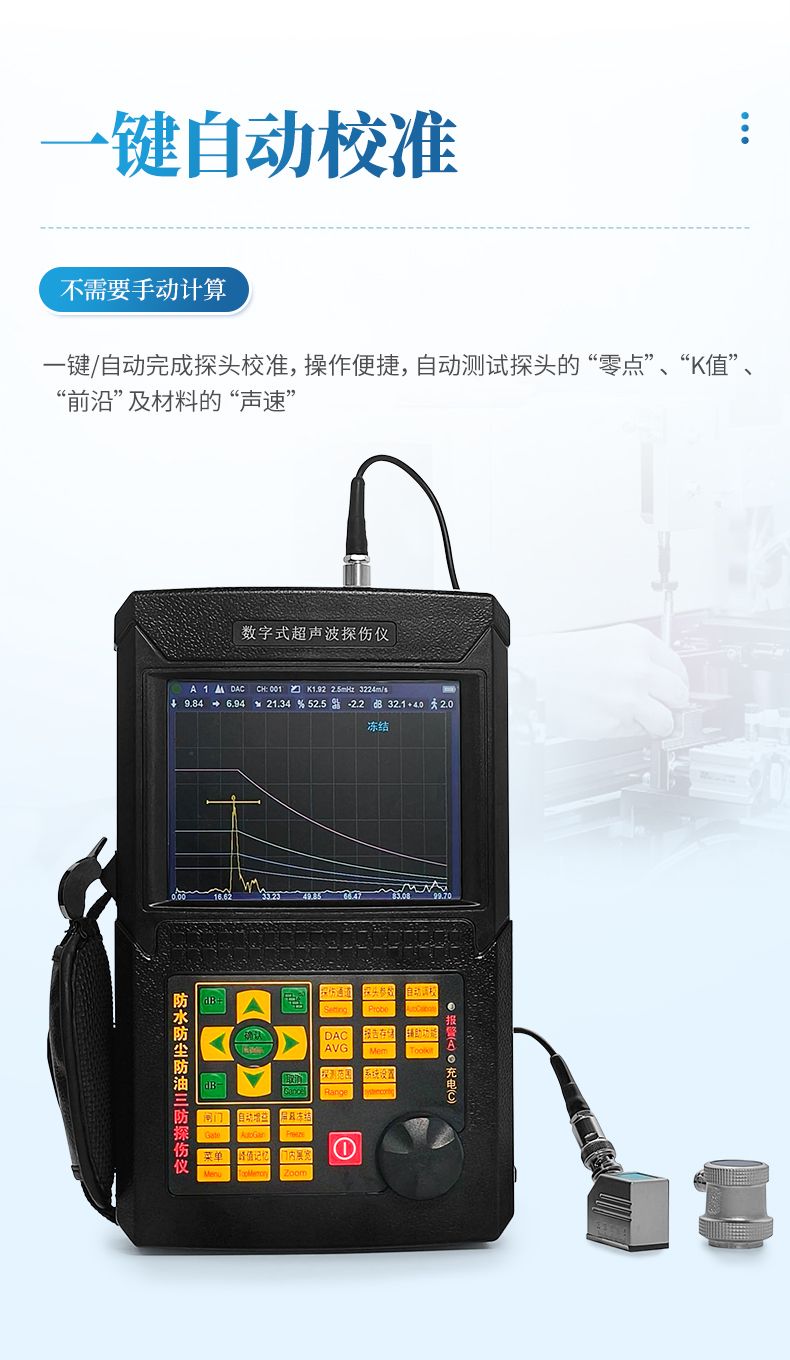

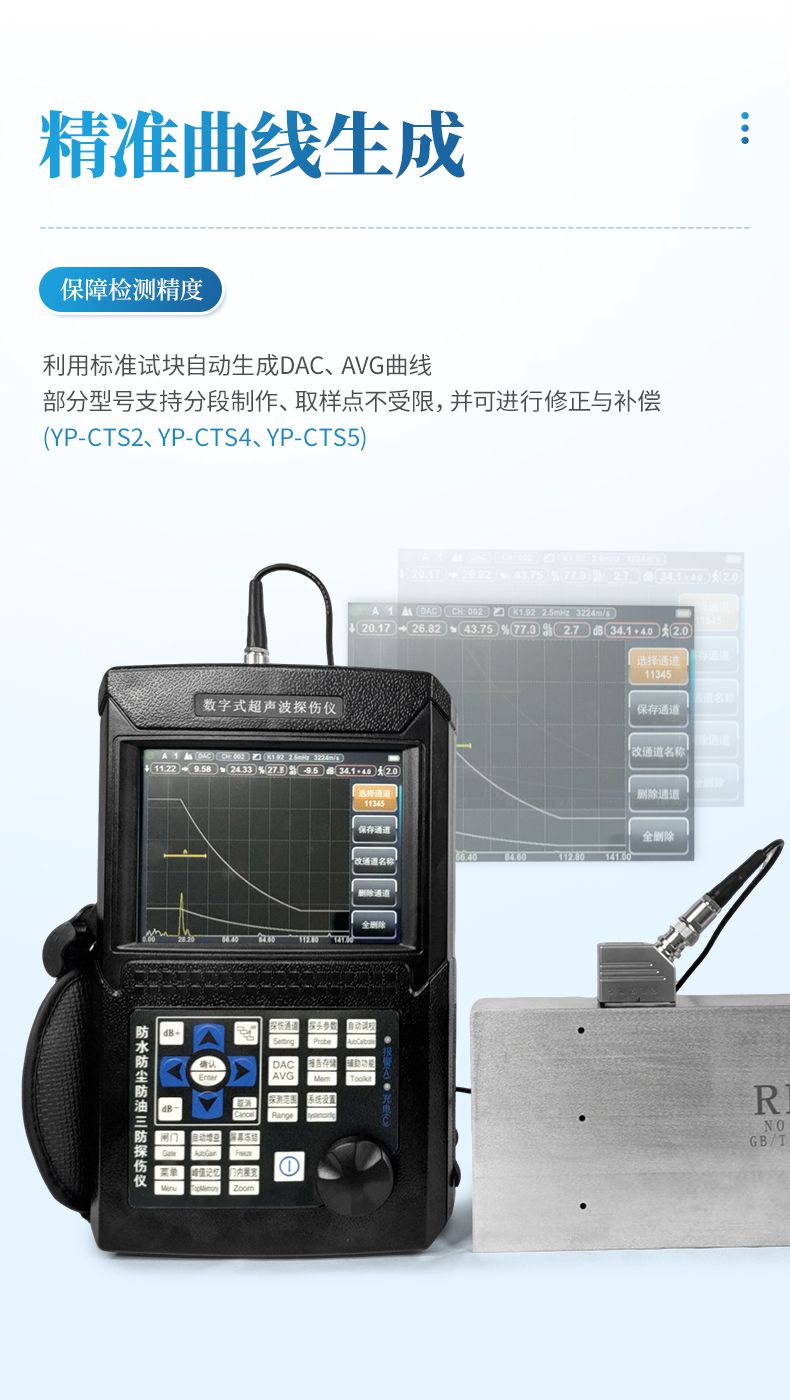

4、利用标准试块自动生成DAC、AVG曲线，取样点不受限制，并可进行补偿与修正

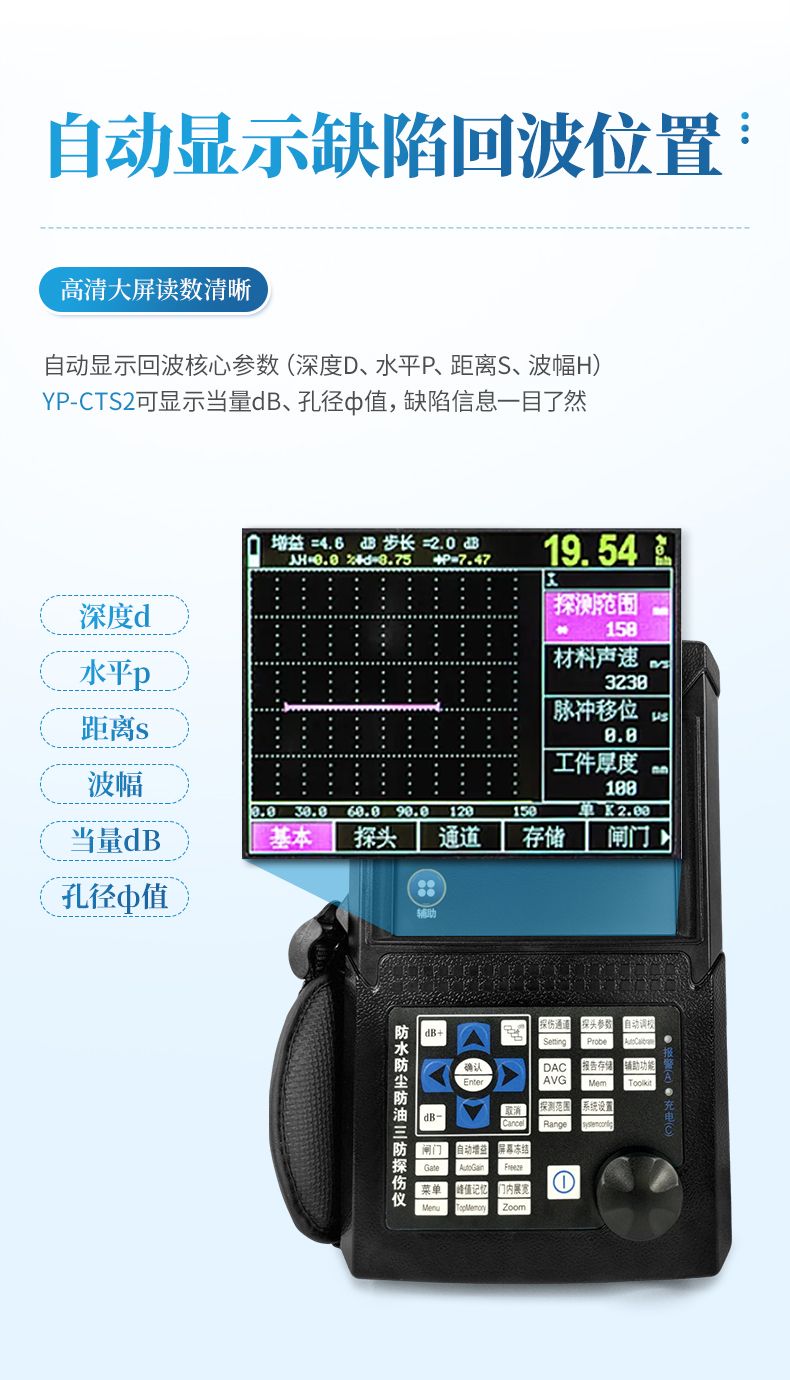

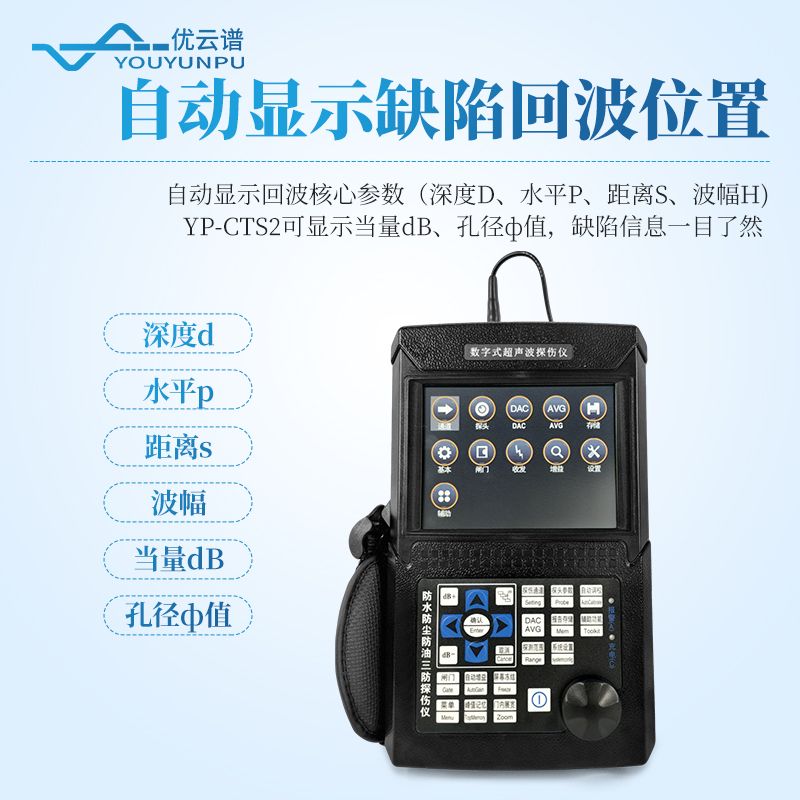

5、自动显示回波相关参数（深度D、水平P、距离S、波幅H）

6、自由切换三种标尺（深度D、水平P、距离S）

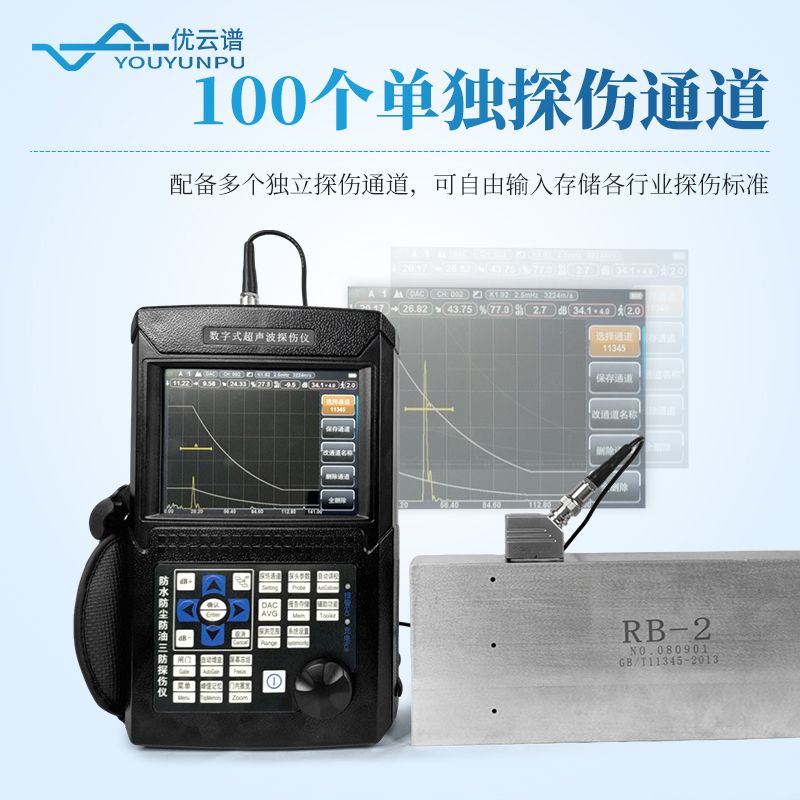

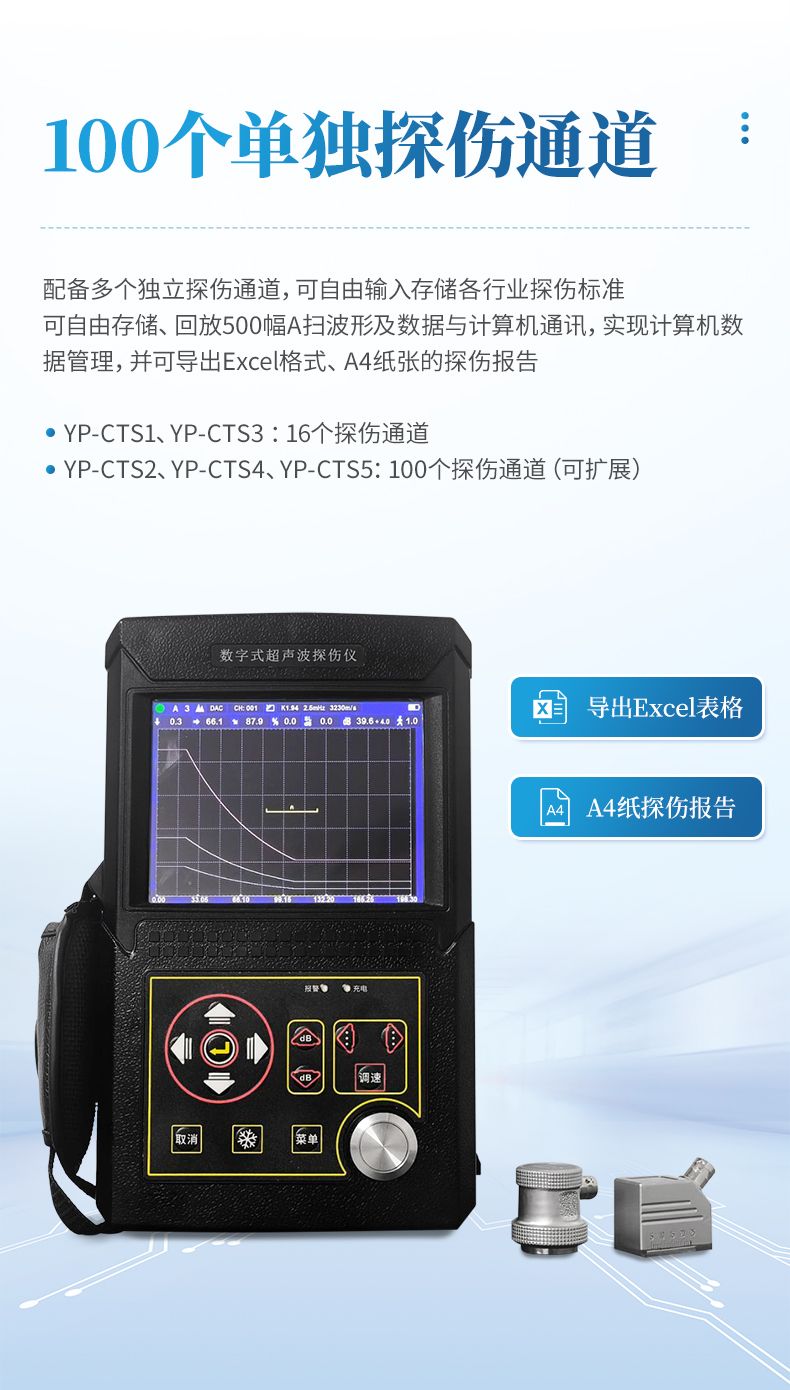

7、100个探伤通道，可自由输入并存储任意行业的探伤标准（可扩展）；

8、可存储300幅A形图形、参数（可根据用户需求扩展）；

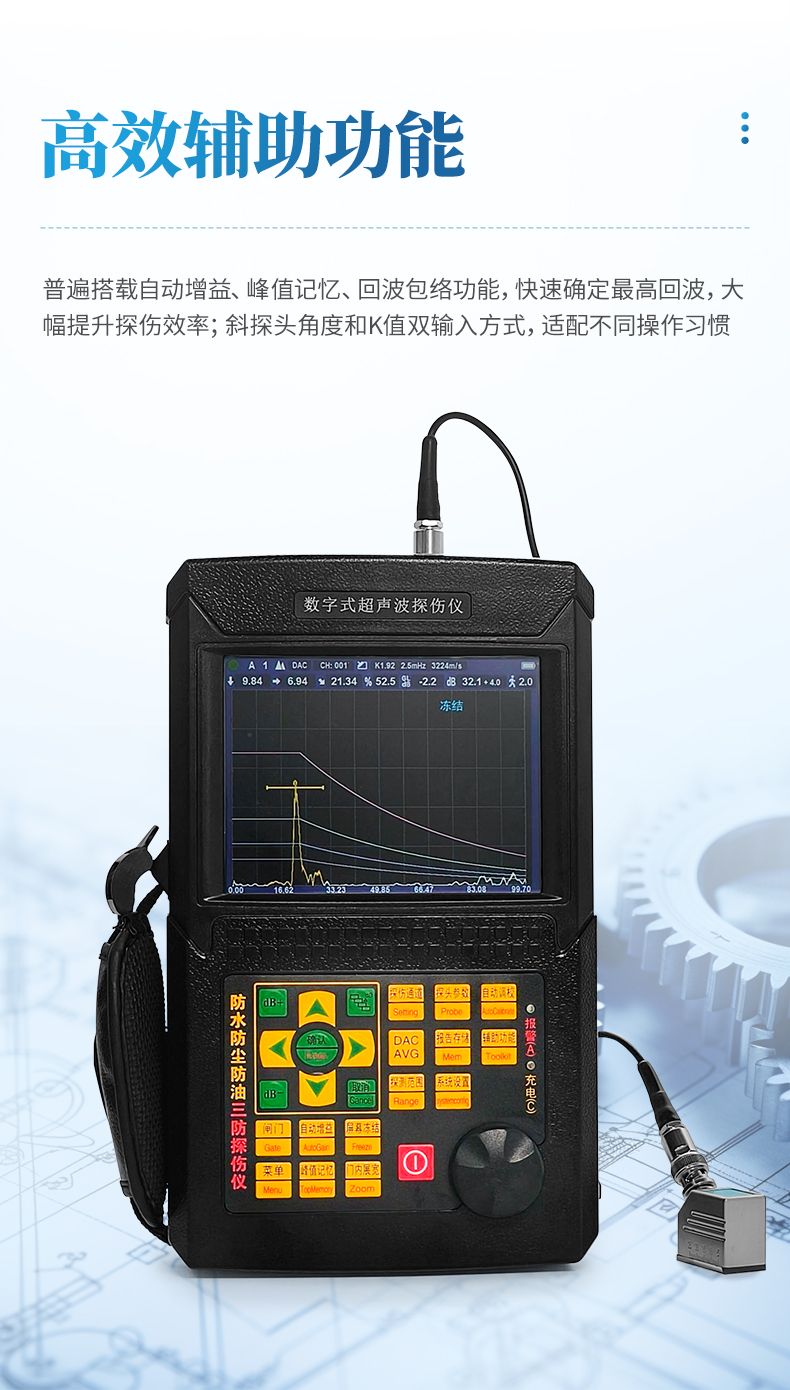

9、自动计算缺陷当量φ值，峰值记忆功能；

10、两种探测方式：峰值、边沿；

11、三种探头方式：单晶、双晶、穿透；

12、自动匹配阻尼，智能化操作快速探伤，闸门自动报警； 可根据实际工件生成自定义探伤工艺，现场探伤不需携带试块。

产品特点：

1、锂电池供电，工作时间8小时；

2、坚固耐用，防水防尘，抗干扰能力好；

3、大屏幕高亮显示，可以适合足在阳光下、涵洞中探伤的要求；

4、报 警： 蜂鸣报警，LED 灯报警；

5、具有防水、防油、防尘三防功能，使用寿命延长，是常规探伤仪使用寿命的几倍。

规格参数：

项目技术数据
扫描范围（mm）0～10000
垂直线性误差≦2%
水平线性误差≦0.1%
探伤灵敏度余量≧60dB（深200mmφ2平底孔）
动态范围≧32dB
分辨率≧40dB
频率范围（MHz）0.5～20
增益调节（dB）0～120
材料声速（m/s）1000～9999
回波抑制0～80%
工作温度（℃）-27～70
外形尺寸（mm）240*160*40
探伤录像有
脉冲/发射强度可调
重量（Kg）1.3
选配探头、标准试块、笔记本电脑、PC通讯软件、BNC电缆

（标准块不是标配，属于选配，根据行业来选配）

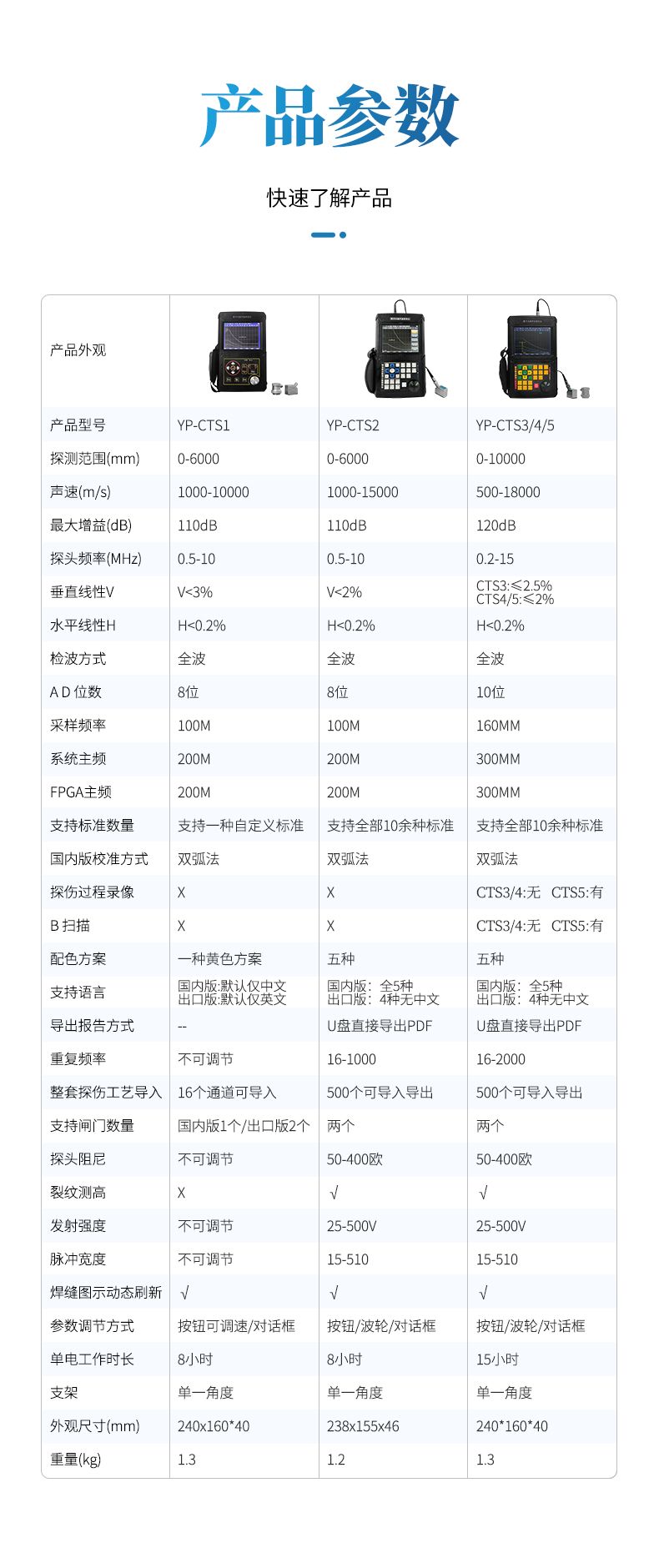

型号区别：

型号CTS1CTS2CTS升级系列
探测范围(mm)0-60000-60000-10000
声速(m/s)1000-100001000-15000500-18000
最大增益(dB)110dB110dB120dB
探头频率(MHz)0.5-100.5-100.2-15
垂直线性V
水平线性H		V<3%
H<0.2%		V<2%
H<0.2%		V<2%
H<0.2%
检波方式全波全波全波
A D 位 数8位8位10位
采样频率100M100M160M
系统主频200M200M300M
FPGA主频200M200M300M
支持标准数量只支持一种自定义标准支持全部10余种标准支持全部10余种标准
国内版校准方式双弧法双弧法双弧法
探伤过程录像××无限时
B 扫描××√
配色方案一种黄色方案五种五种
支持语言国内版：默认仅中文
出口版：默认仅英文		国内版：全5种
出口版：4种无中文		国内版：全5种
出口版：4种无中文
导出报告方式
U盘直接导出PDFU盘直接导出PDF
重复频率不可调节16-100016-2000
整套探伤工艺导入16个通道可导入导出500个可导入导出500个可导入导出
支持闸门数量国内版1个/出口版2个两个两个
探头阻尼不可调节50-400欧50-400欧
裂纹测高×√√
发射强度不可调节25-500V25-500V
脉冲宽度不可调节15-51015-510
焊缝图示动态刷新√√√
参数调节方式按钮可调速/对话框按钮/波轮/对话框按钮/波轮/对话框
单电工作时长8小时8小时15小时
支架单一角度单一角度单一角度
外观尺寸(mm)240*160*40238×155×46240*160*40
重量(kg)1.31.21.3

标准配置：

主机1台
直探头1支
斜探头1支
电源适配器1个
PC通讯软件1份
BNC电缆1根
