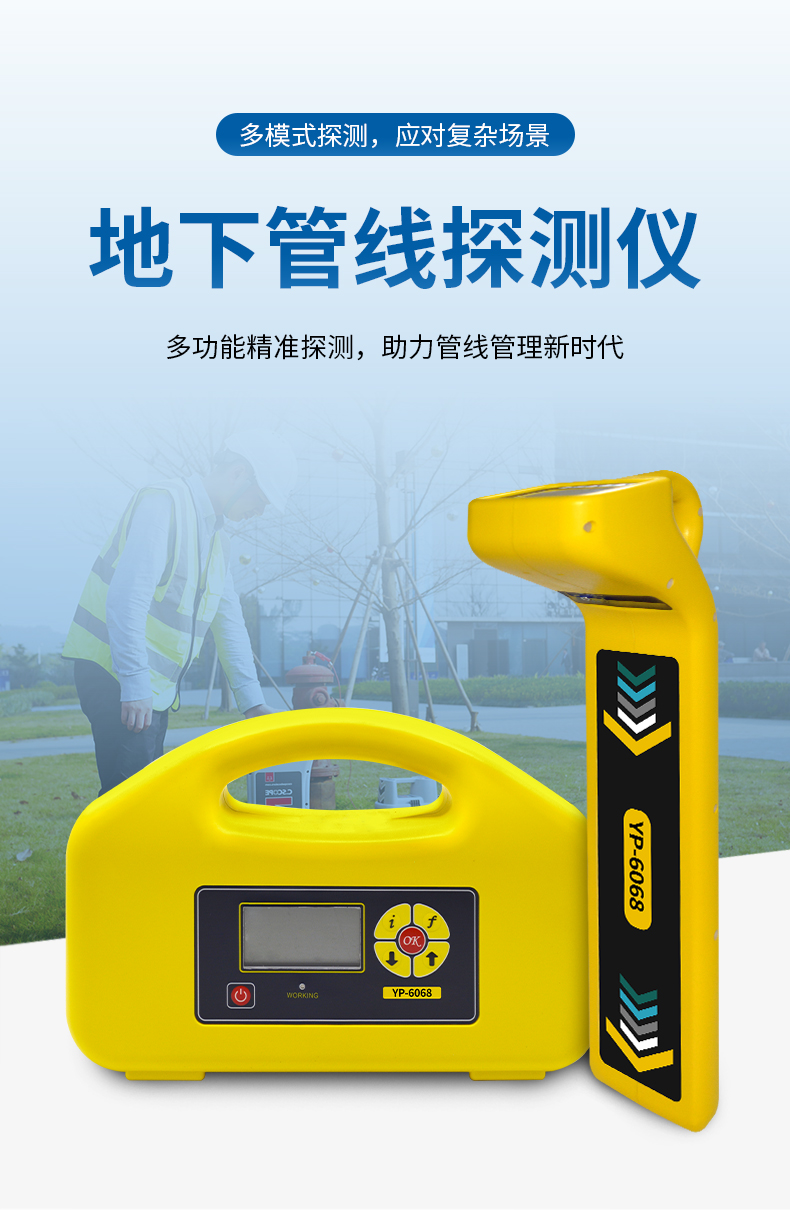

地下管线探测仪
  • 地下管线探测仪
  • 地下管线探测仪
  • 地下管线探测仪
  • 地下管线探测仪

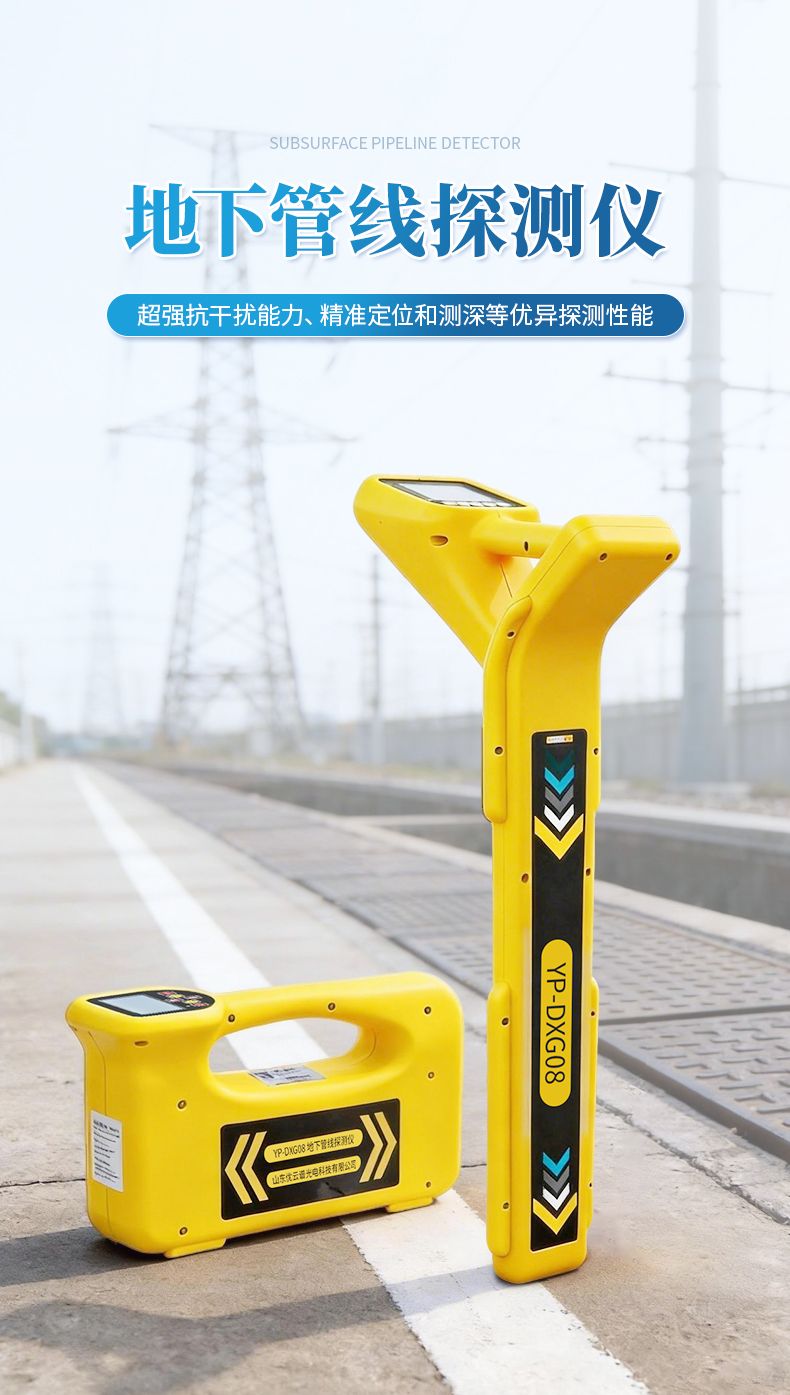

地下管线探测仪

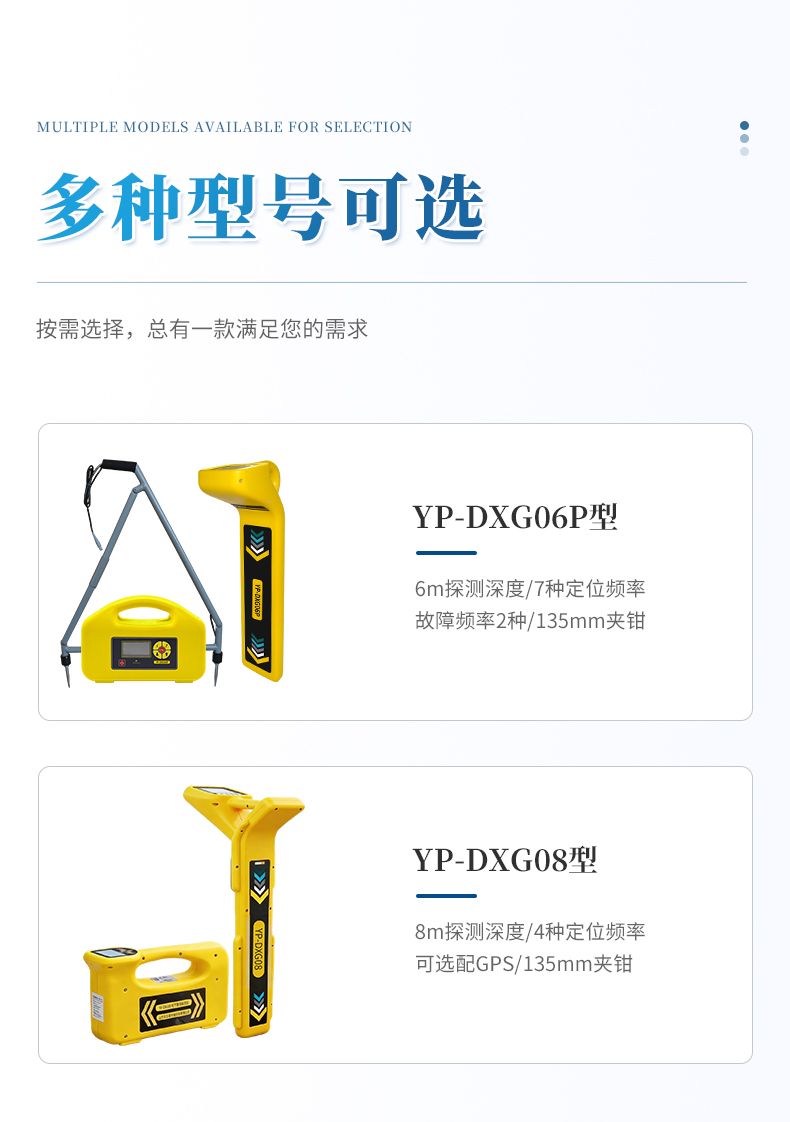

产品型号
YP-DXG06P
产品价格
18000元
咨询立享优惠
【产品简介】6m探测深度/7种定位频率/故障频率2种/135mm夹钳
电话图标 19157135090 咨询图标在线询价

产品详情


概述：

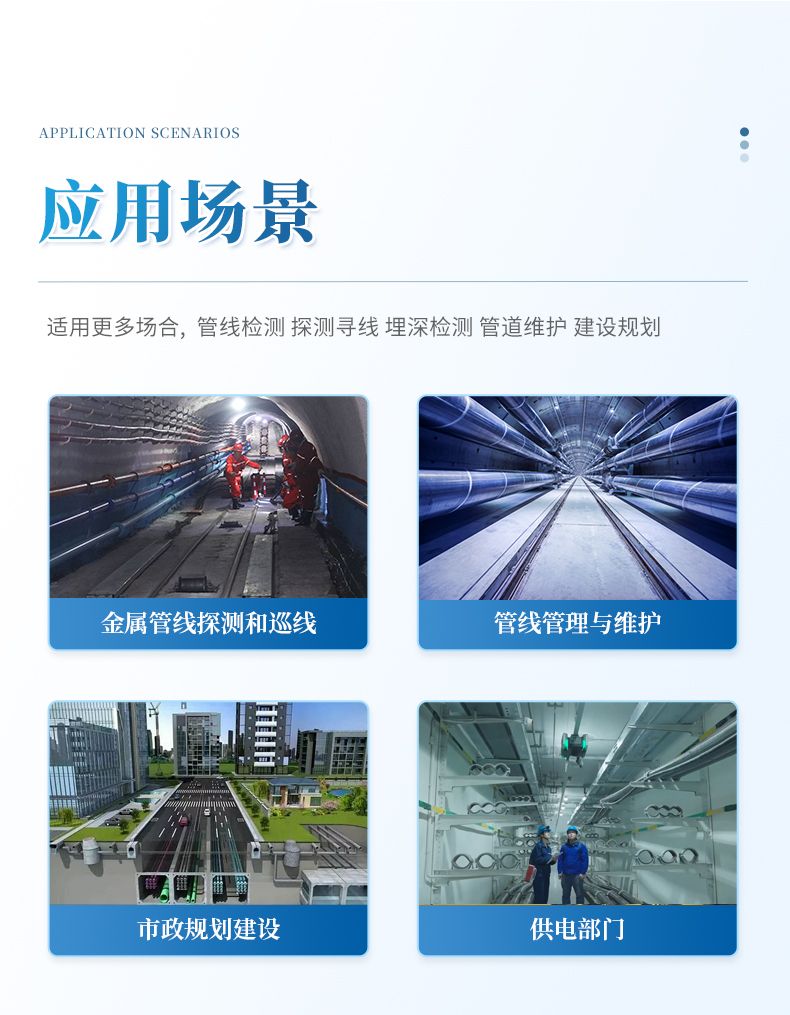

地下电缆故障探测仪由国内专业研发团队精心打造，融合超窄带滤波器等最

先进技术，具有超强抗干扰能力、精准定位和测深等优异探测性能，适用于地下各种金属管线

的探测和巡线、管线管理与维护、市政规划建设、供电等部门的管线检测，是管线维护单位的

必备仪器之一。

特点：

（一）功能多

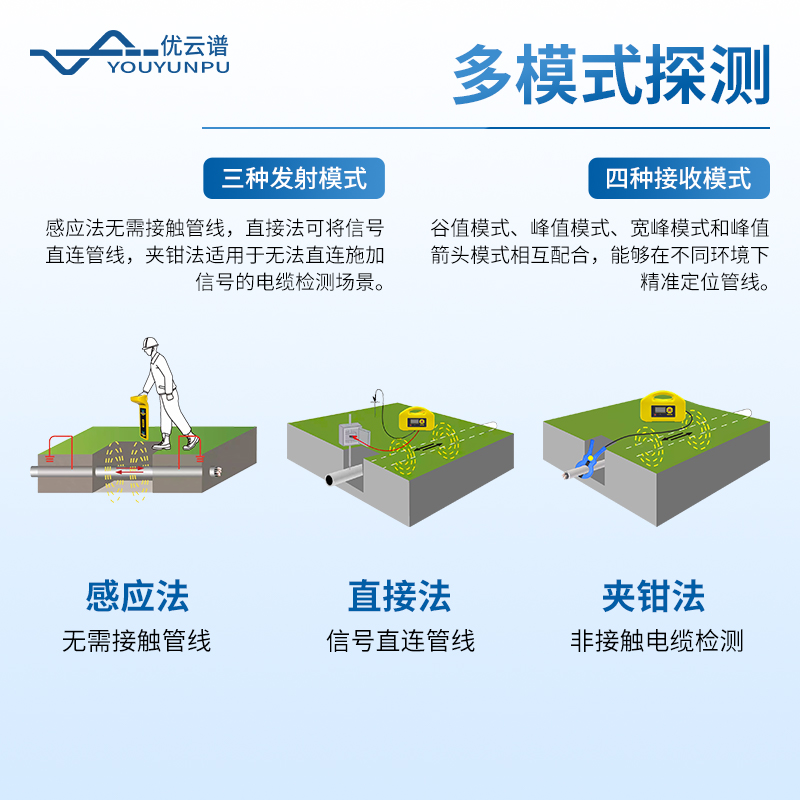

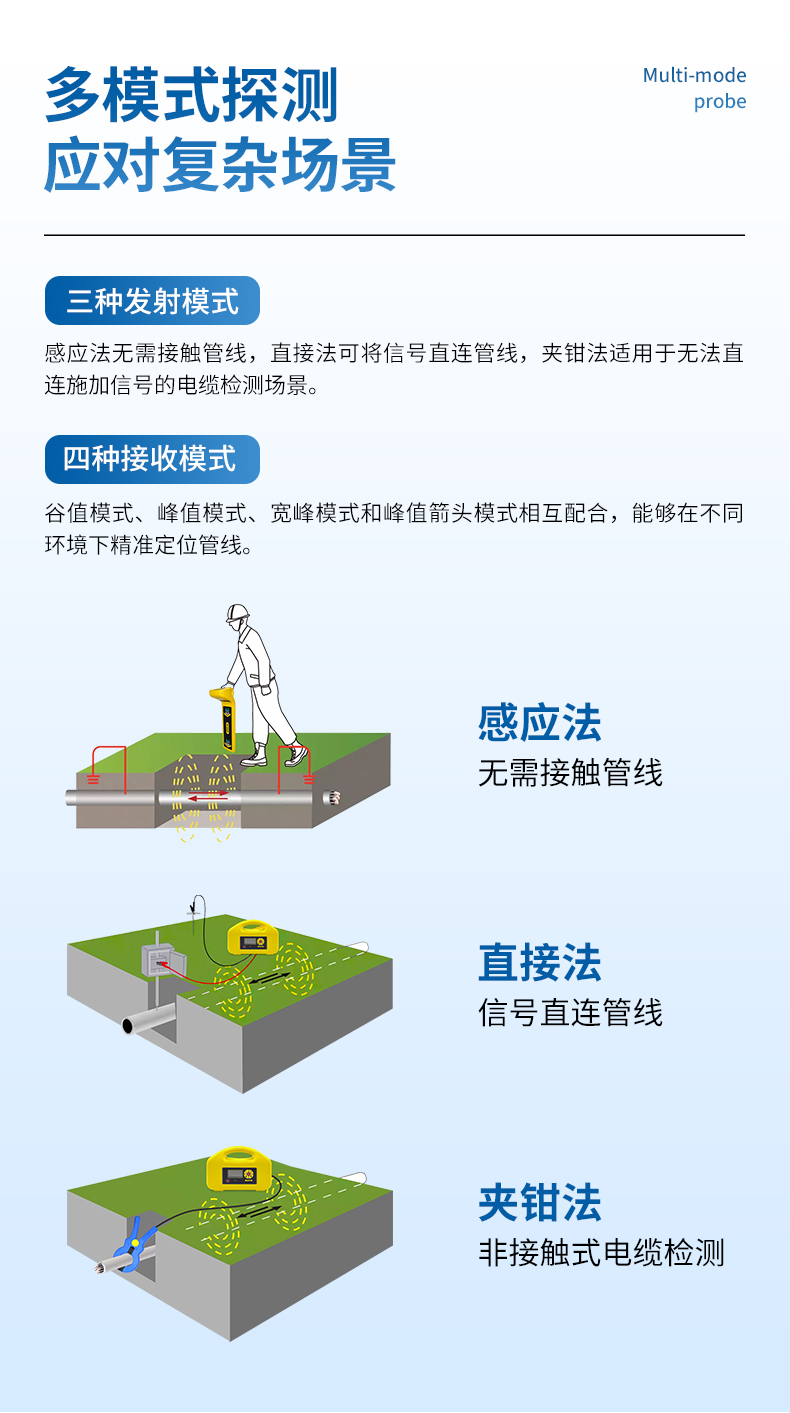

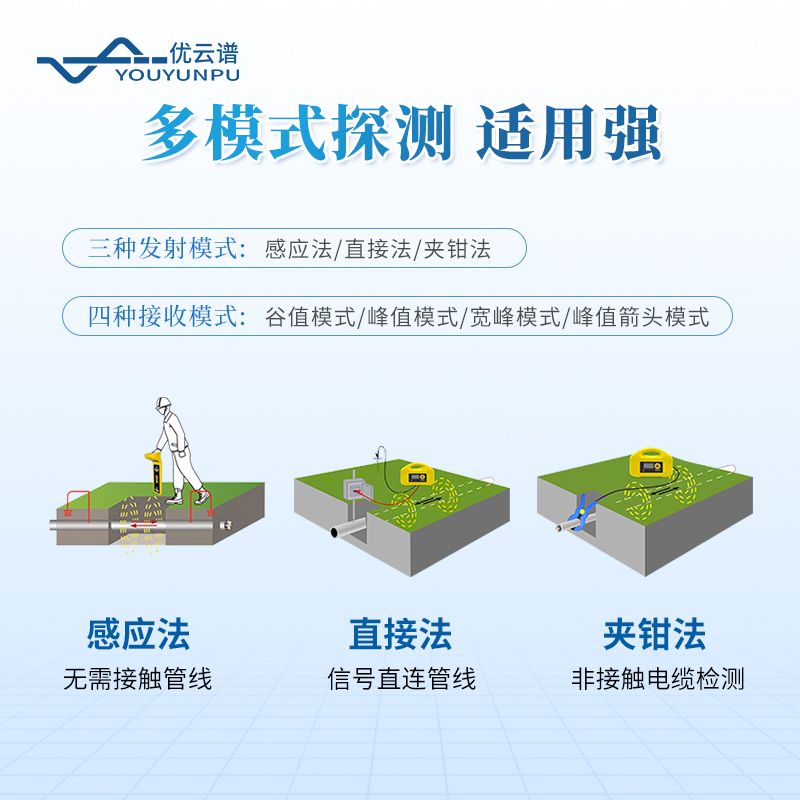

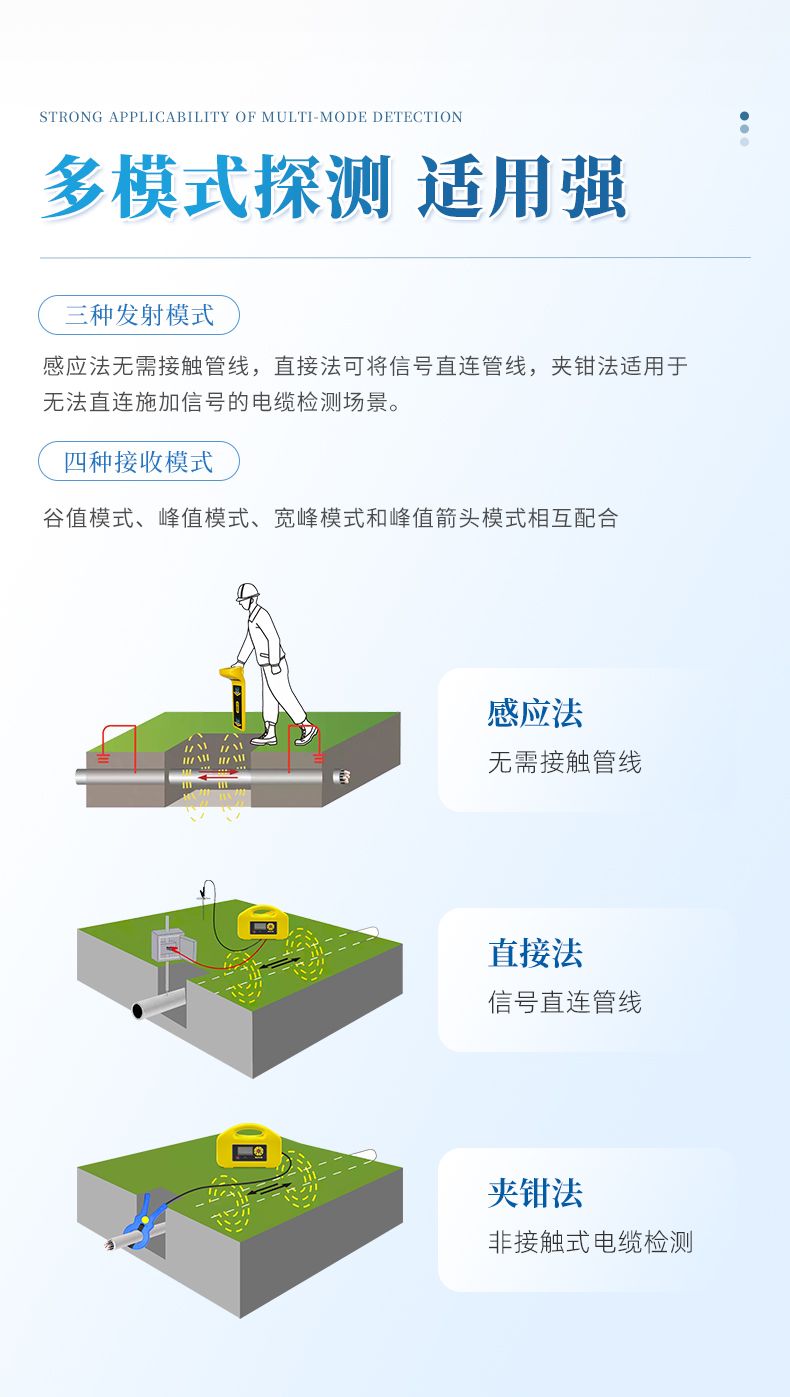

1、 发射机功能: 具有感应法、直接法和夹钳法三种信号施加模式，适合不同场合需要。

2、 接收机功能: 用于对地下电缆的位置、走向、埋深检测。

3、左右定位箭头指示目标电缆位置，定位快速、精确；前后箭头和 dB 值指示电缆故障

点的位置及大小。

4、具有背光功能，适合夜间抢险使用。

5、用于埋地电缆故障点（短路、断路、接地故障）精确定位。

6、电流测量：测量发射机施加到被测电缆上的电流。

7、万用表功能：可测量输出电压、电流、阻抗和功率。在电缆故障查找前后测试电缆的

通断性和绝缘质量。

8、外置感应式夹钳：适合检测电缆时无法直连施加信号的场所。

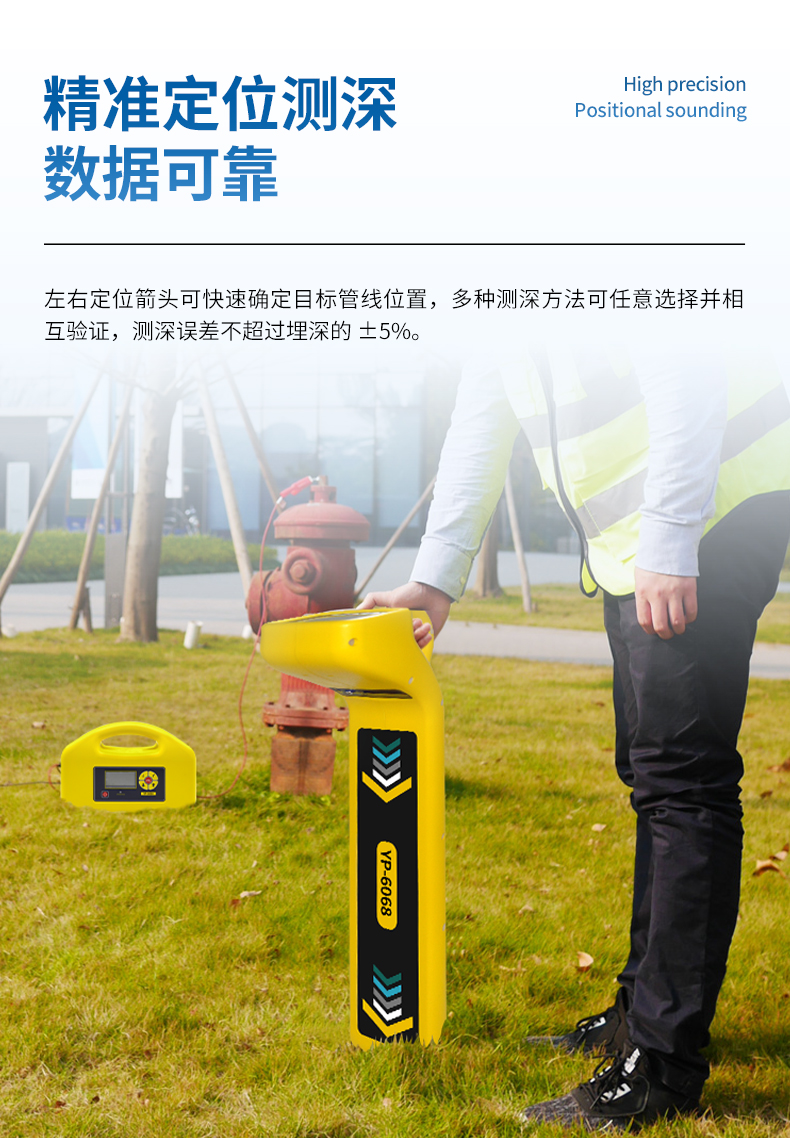

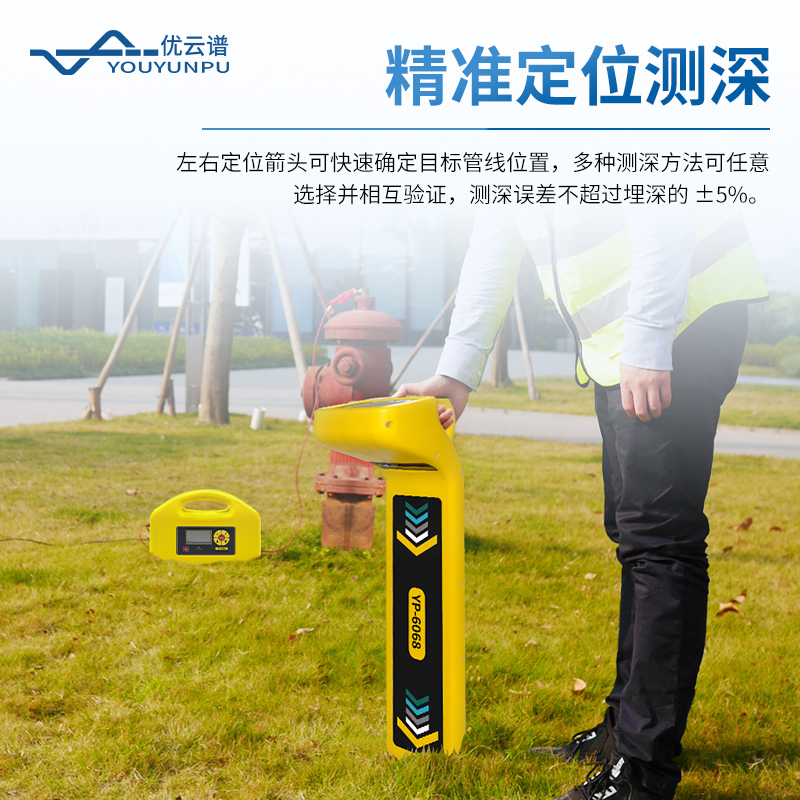

(二)定位精度高 :

多种测量模式进行电缆定位(谷值模式、峰值模式、宽峰模式、峰值箭头模式)，可相互

验证，确保电缆定位的精确度。

1、极大值法: 可用峰值模式、宽峰模式、峰值箭头模式测定水平分量（

）或水平梯

度（

）的变化, 据其最大值的位置来定位;

2、极小值法: 用谷值模式, 通过测定垂直分量（

）的变化, 据其最小值的位置来定

位。

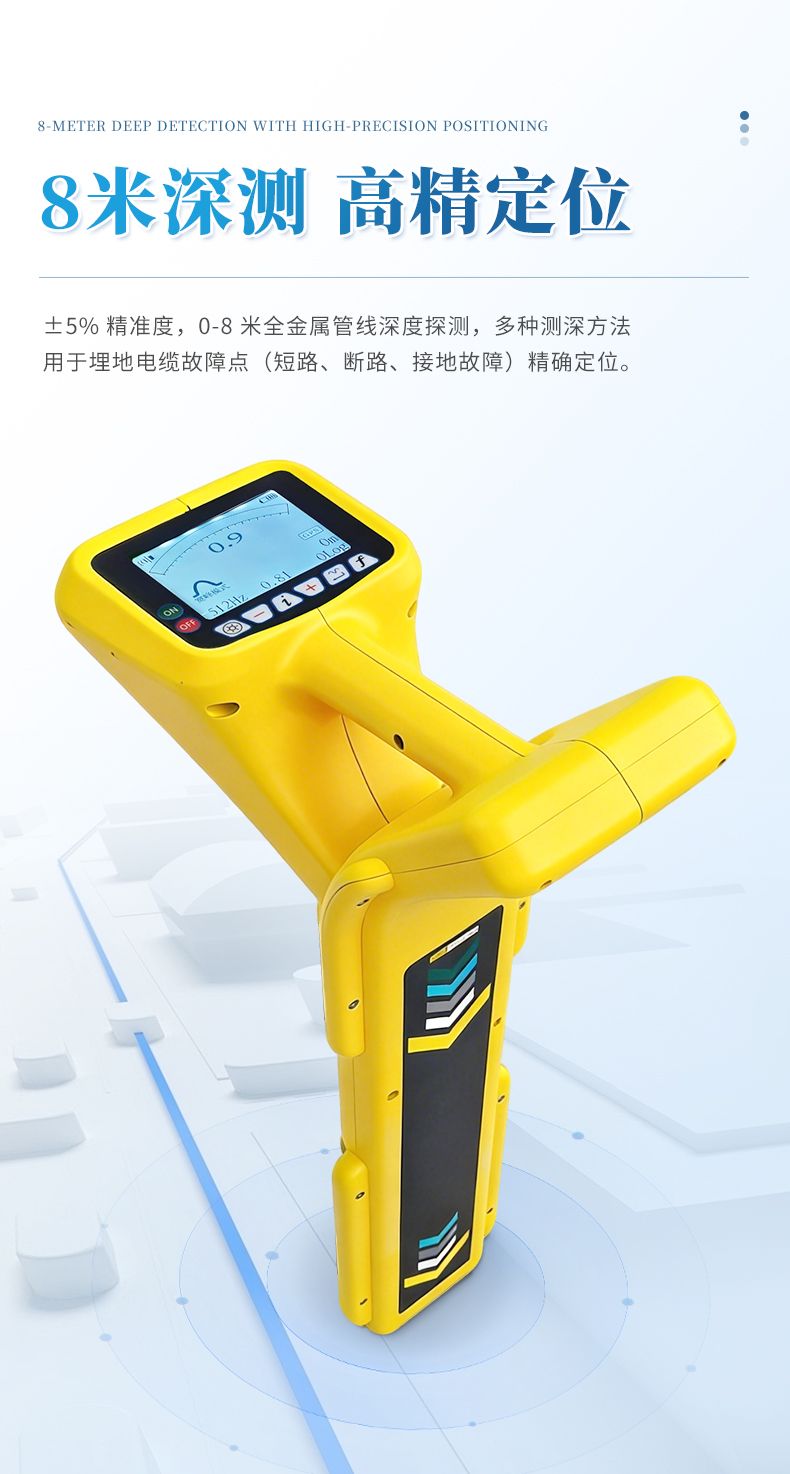

(三)测深方法多:

具有多种测深方法可任意可选,并可相互验证。

1、双水平线圈直读法；

2、单水平线圈 80%法、50%法;

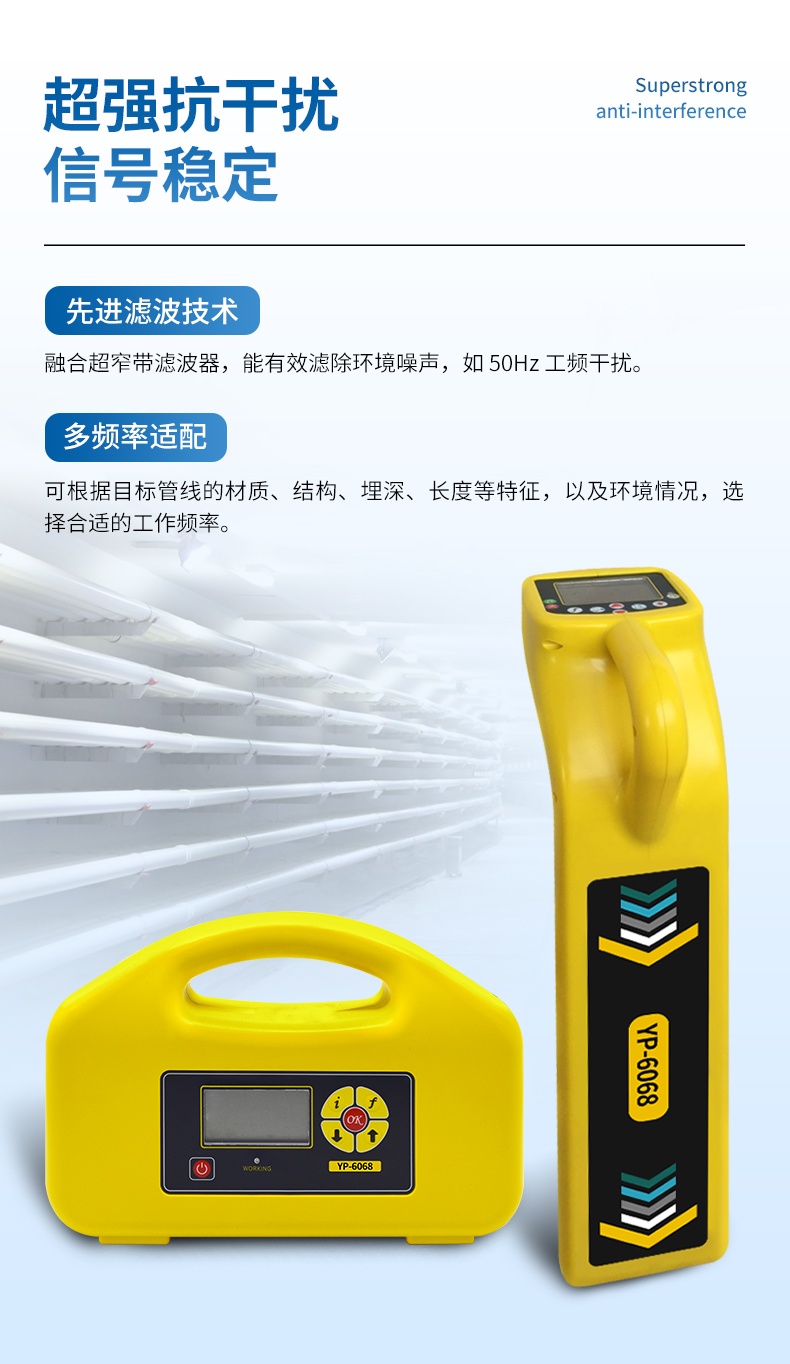

(四)抗干扰性强

1、观测参数多: 既可测水平分量（

）、垂直分量（ HZ ）又可测水平梯度（ DH X ）。

2、发射功率大: 发射机输出功率达 10W 且连续可调,根据需要任意选择。

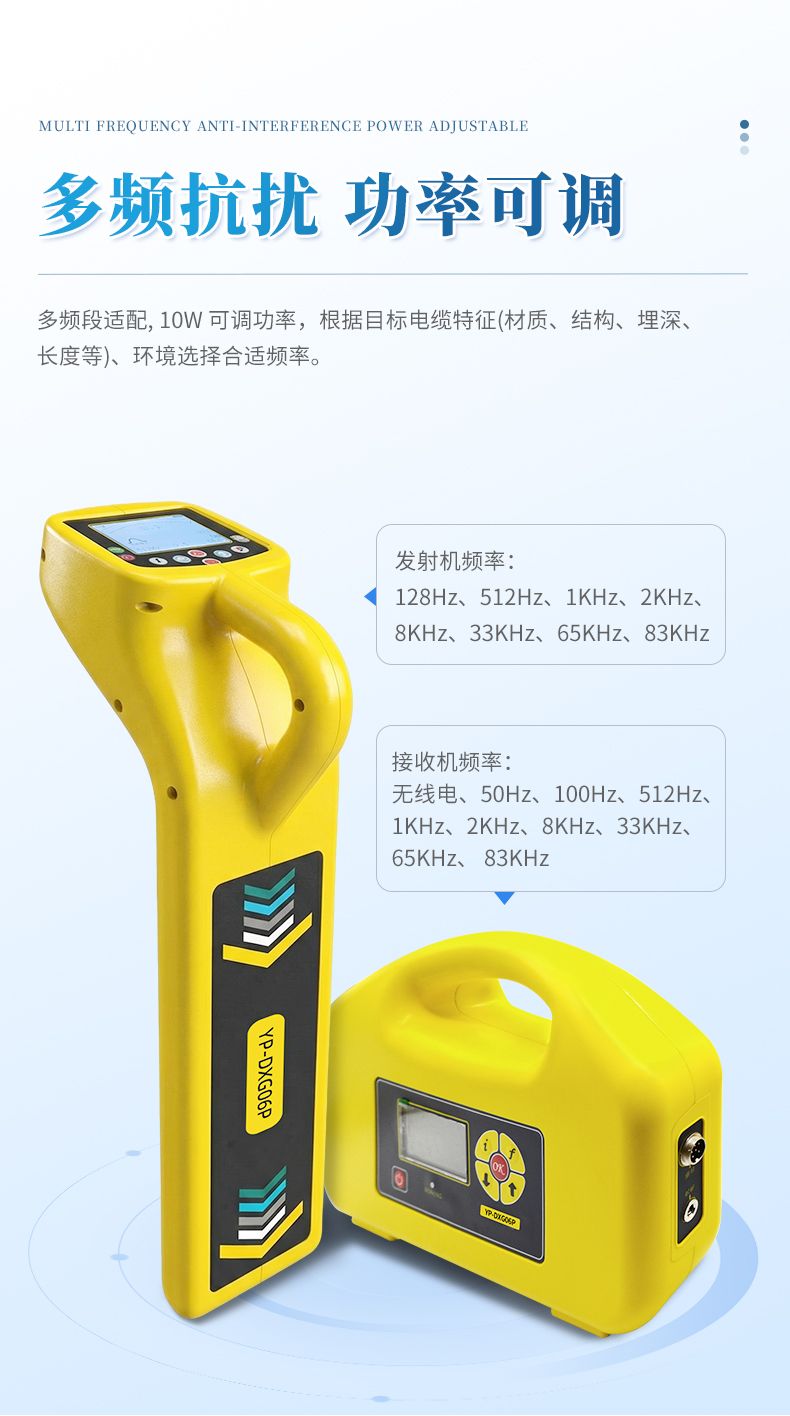

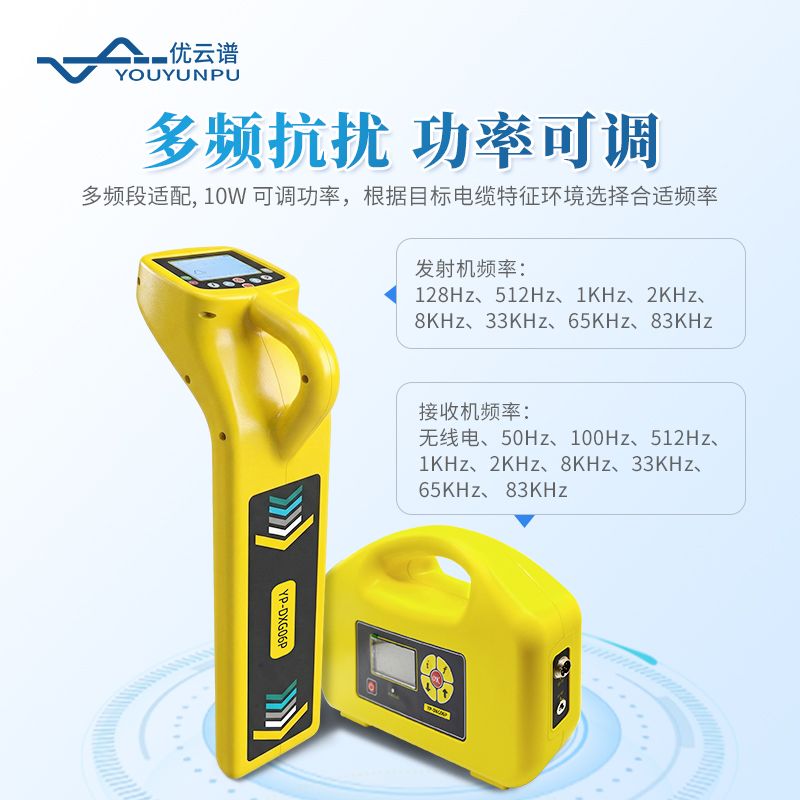

3、工作频率多:

发射机频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz。

接收机频率：无线电、50Hz、100Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、

83KHz

根据目标电缆特征(材质、结构、埋深、长度等)、环境选择合适的工作频率。

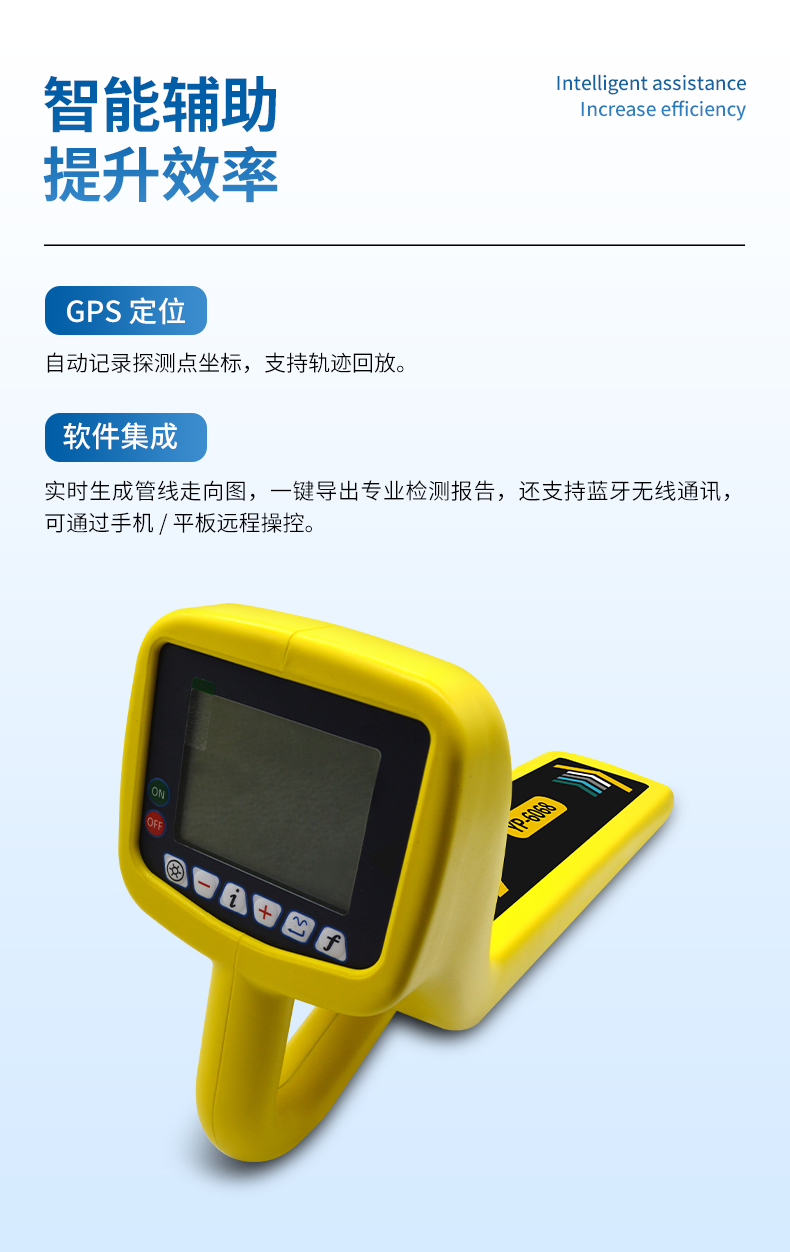

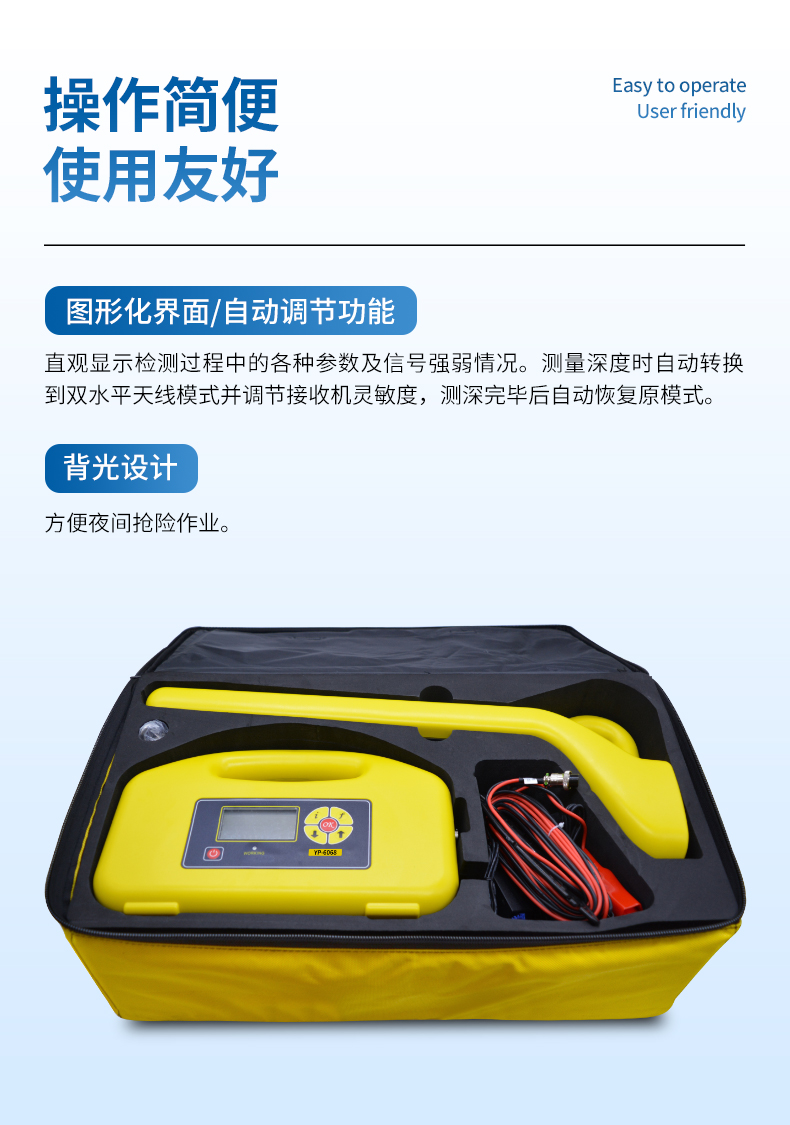

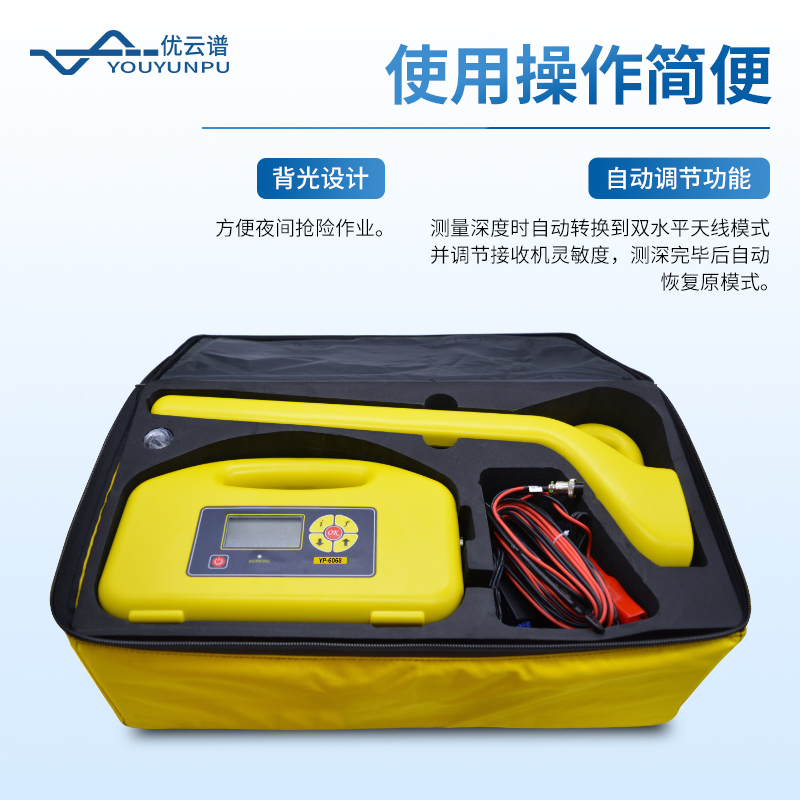

(五)操作简便

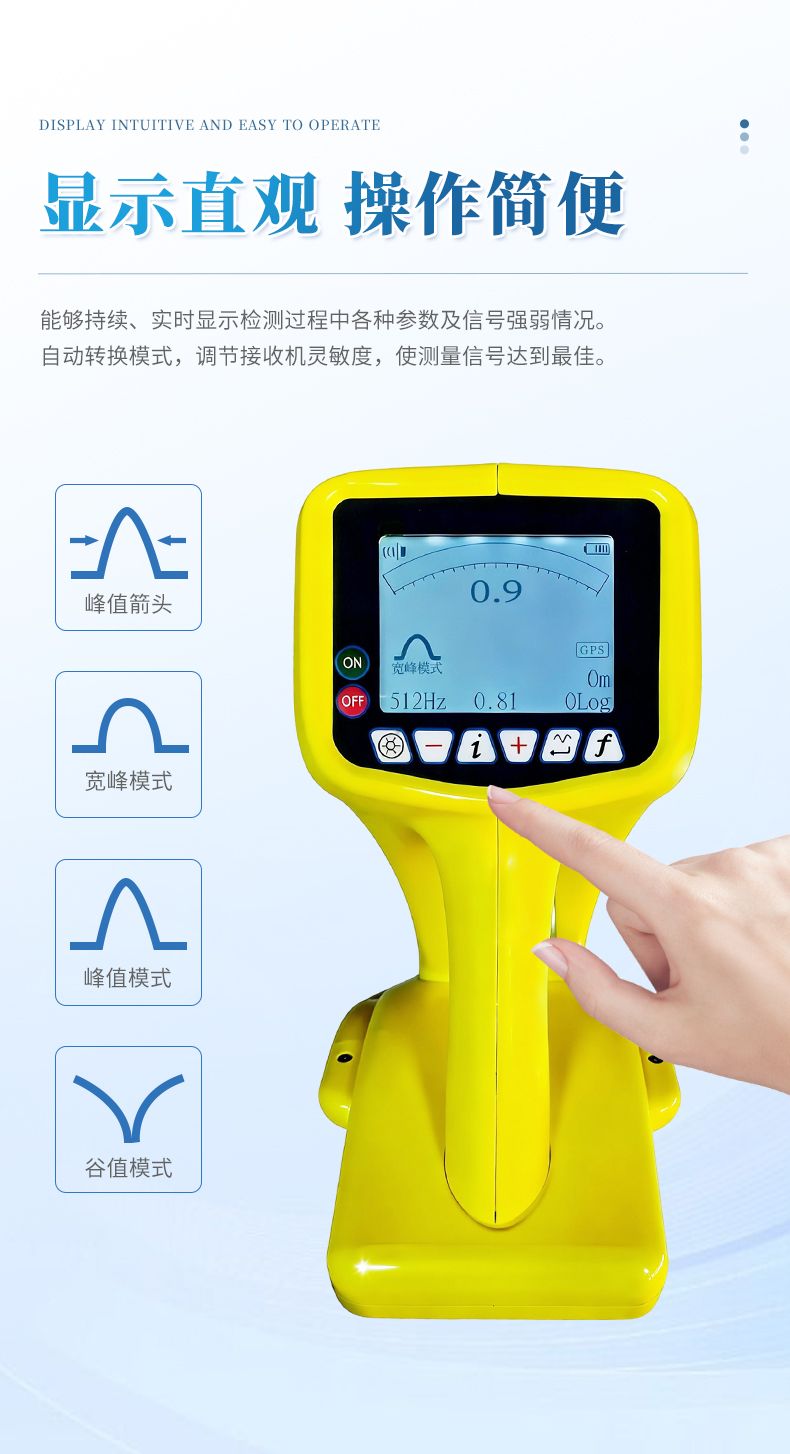

1、直观: 采用图形显示器，能够持续、实时显示检测过程中各种参数及信号强弱情况。

2、自动: 测量深度时自动转换到双水平天线模式并自动调节接收机灵敏度，使测量信号

达到最佳，测深完毕自动恢复到测深前的工作模式。

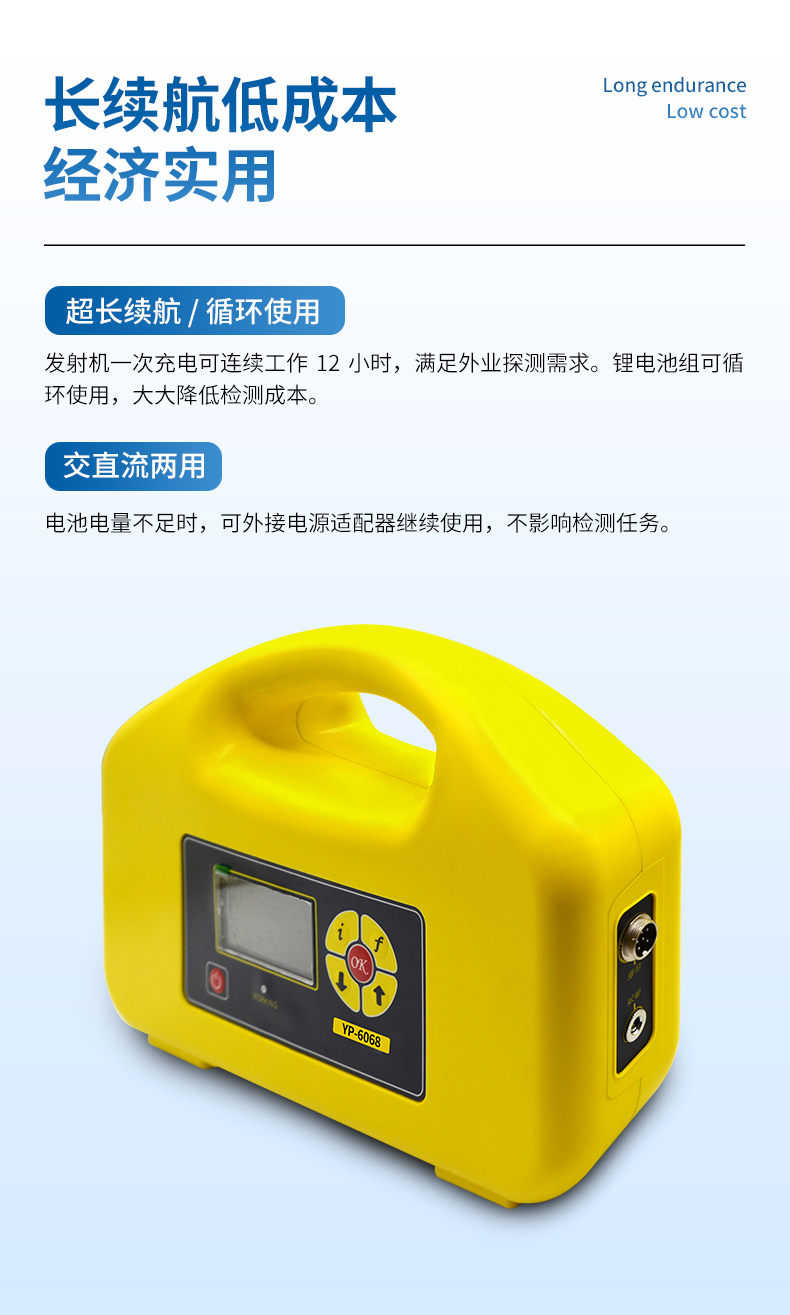

(六)连续工作时间长, 使用成本低

发射机配备了大容量锂电池组, 一次充电, 可满足外业探测一个工作日供电需要, 并可

循环使用,大大降低了检测成本。

（七）发射机交直流两用

正常情况下，如果发射机电池电量充足，就使用仪器内置的电池组供电。如果在使用过

程中，发射机电池电量不足了，但检测任务又没有完成，则可以直接外接专用的电源适配器，

仪器即可正常使用，而不必等仪器充足电再使用。

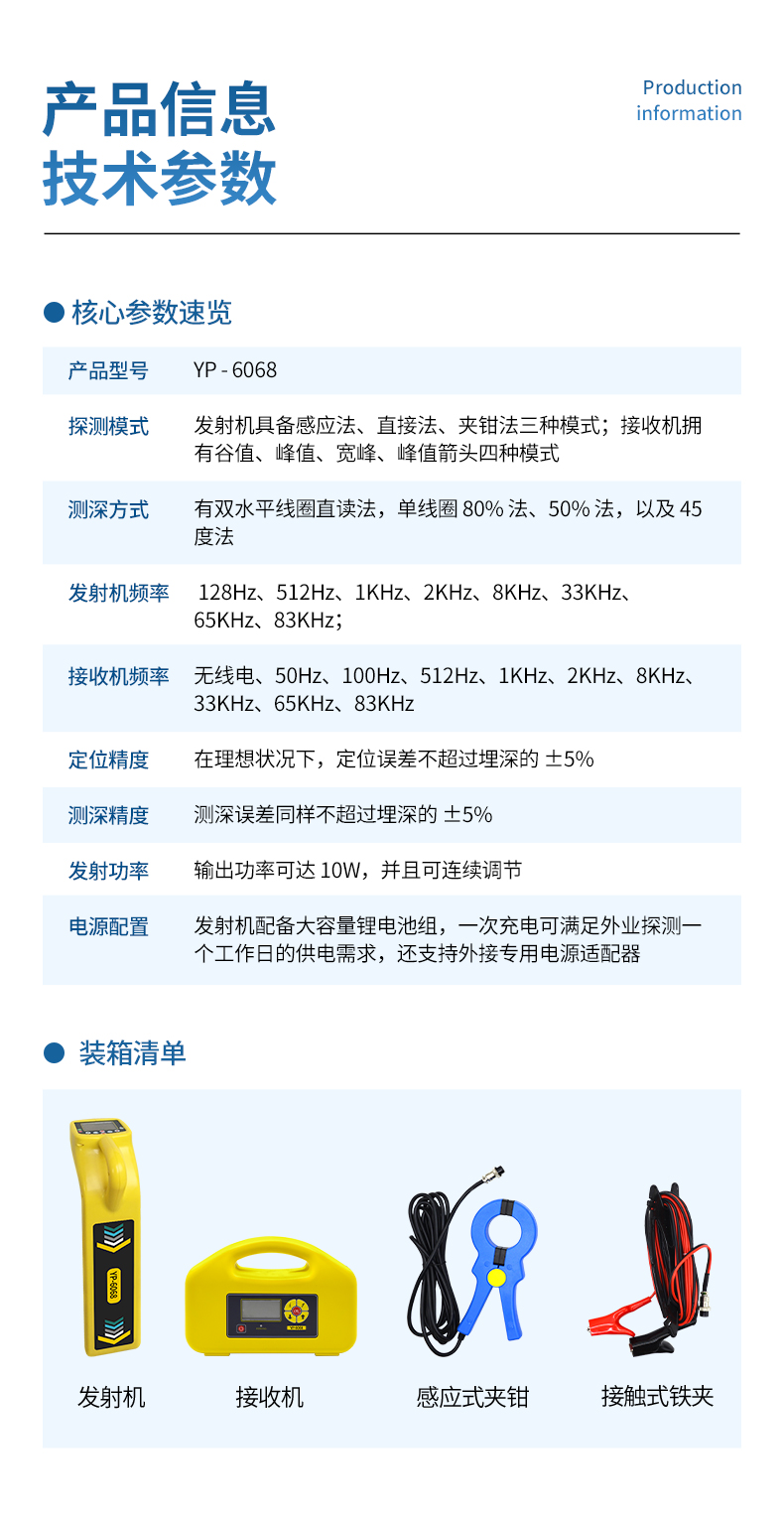

技术参数

（一）接收机

定位精度：深度的±5％（无邻近管线干扰）

深度测量精度：深度的±5％（无邻近管线干扰）

电流测量精度：实际电流的±5％（无邻近管线干扰）

深度测量范围：0-6 米

工作模式：谷值模式、峰值模式、宽峰模式、峰值箭头模式

工作频率：无线电、50Hz、100Hz(CPS)、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

菜单设置：中英文设置菜单。

工作温度：-20℃～＋50℃

电 池：7.4V 锂电

外形尺寸：595mm×136mm×238mm

重 量：2.3Kg（包括电池）

(二)发射机

输出功率：最大 10W

工作频率：128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz

工作模式：直连、感应和夹钳三种模式自动转换

电 池：14.8V 内置锂电池组

工作温度：-20℃～＋50℃

外形尺寸：348mm×228mm×84mm

重 量：2.5Kg（包括电池）
