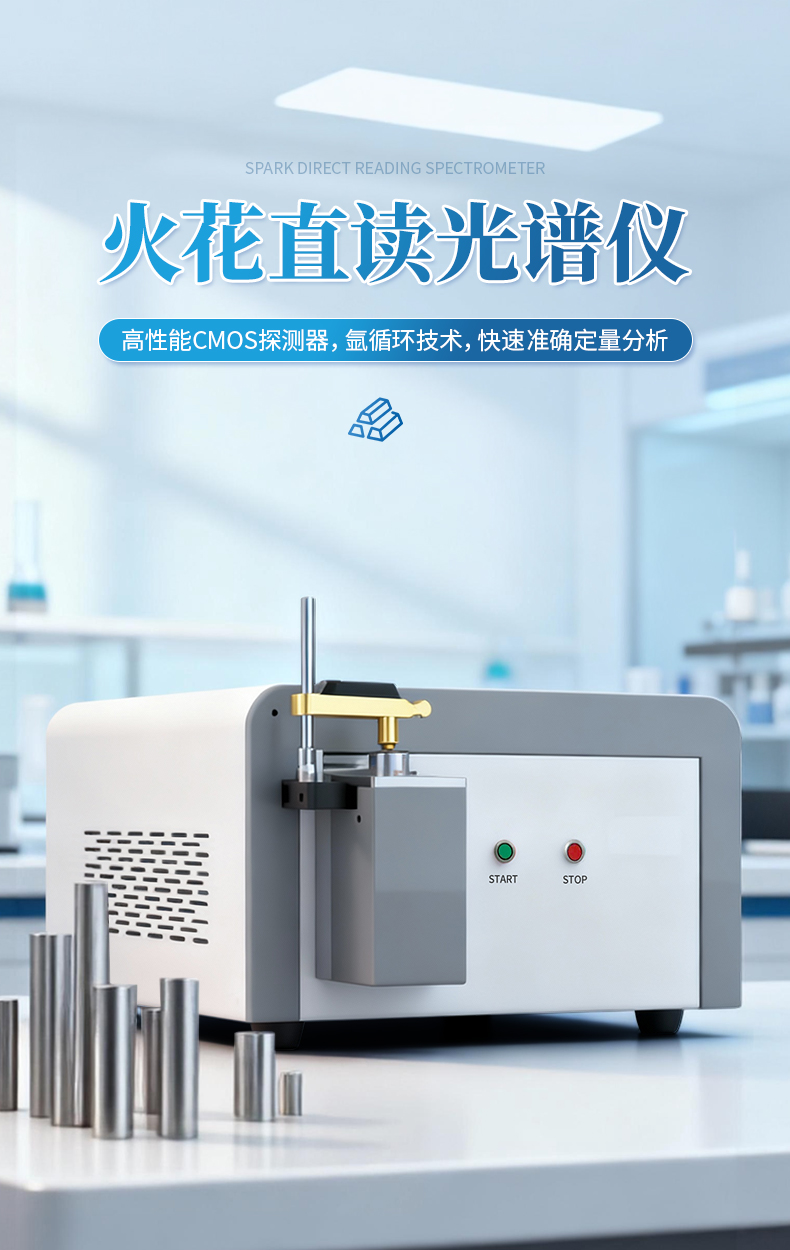

火花直读光谱仪

一、仪器概述

直读光谱仪创造性地结合世界领先的氩循环技术；可分析铁基体材料，能快速准确定量分析，金属材料质量控制和科学研究的理想解决方案。

直读光谱使用日本Hamamatsu公司最先进的CMOS信号采集元件，每个CMOS可以分别设置火花的数量。它采用真空光室设计和全数字激发光源。该CMOS光谱仪不仅具有全光谱CCD光谱仪的特点，而且还具有PMT光谱仪的优点，对非金属元素具有很低的检测限。整机的设计合理。它还具有操作简便，测试精度高，长期稳定等优点。

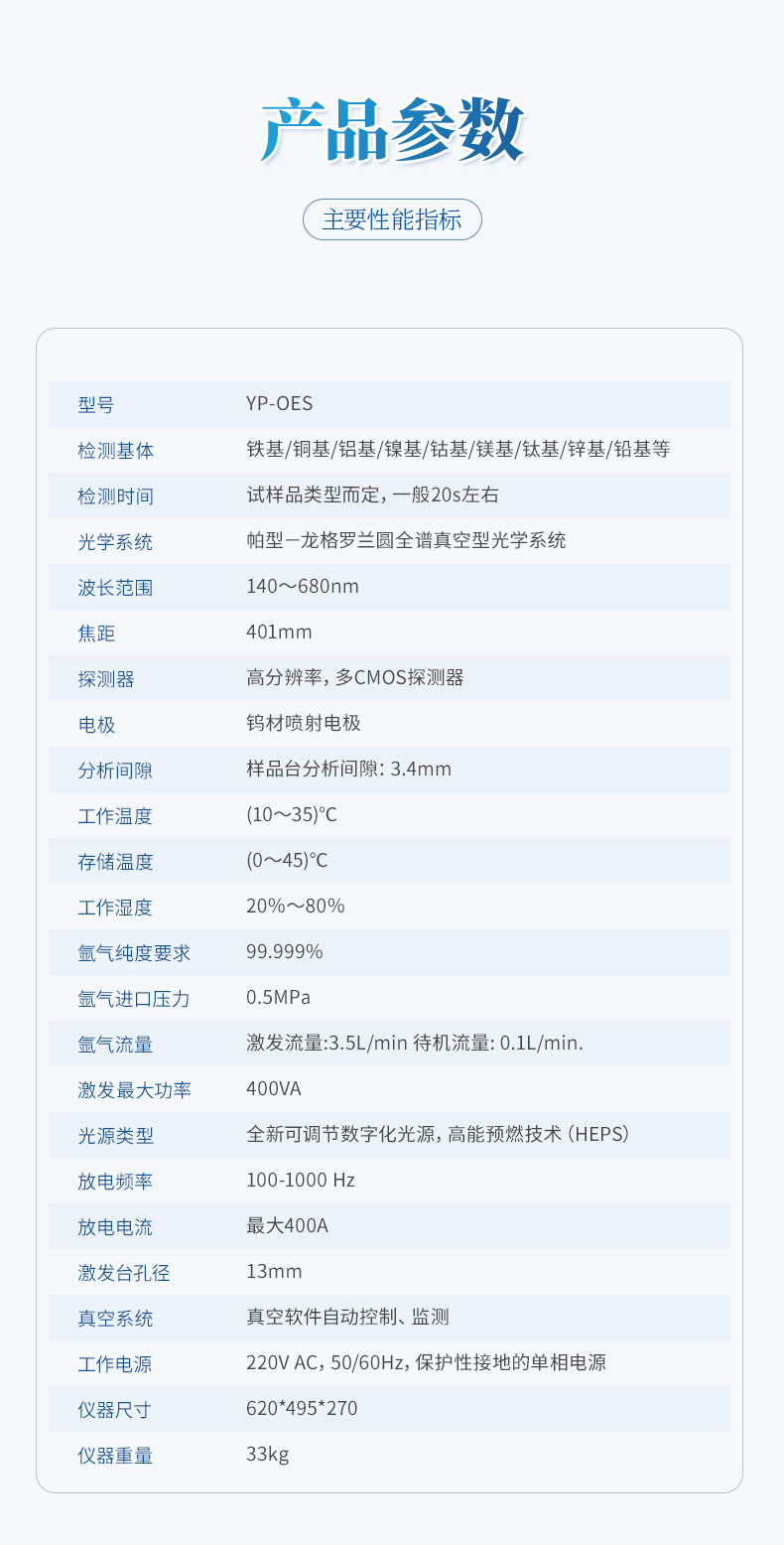

二、规格和技术参数

2.2光学系统

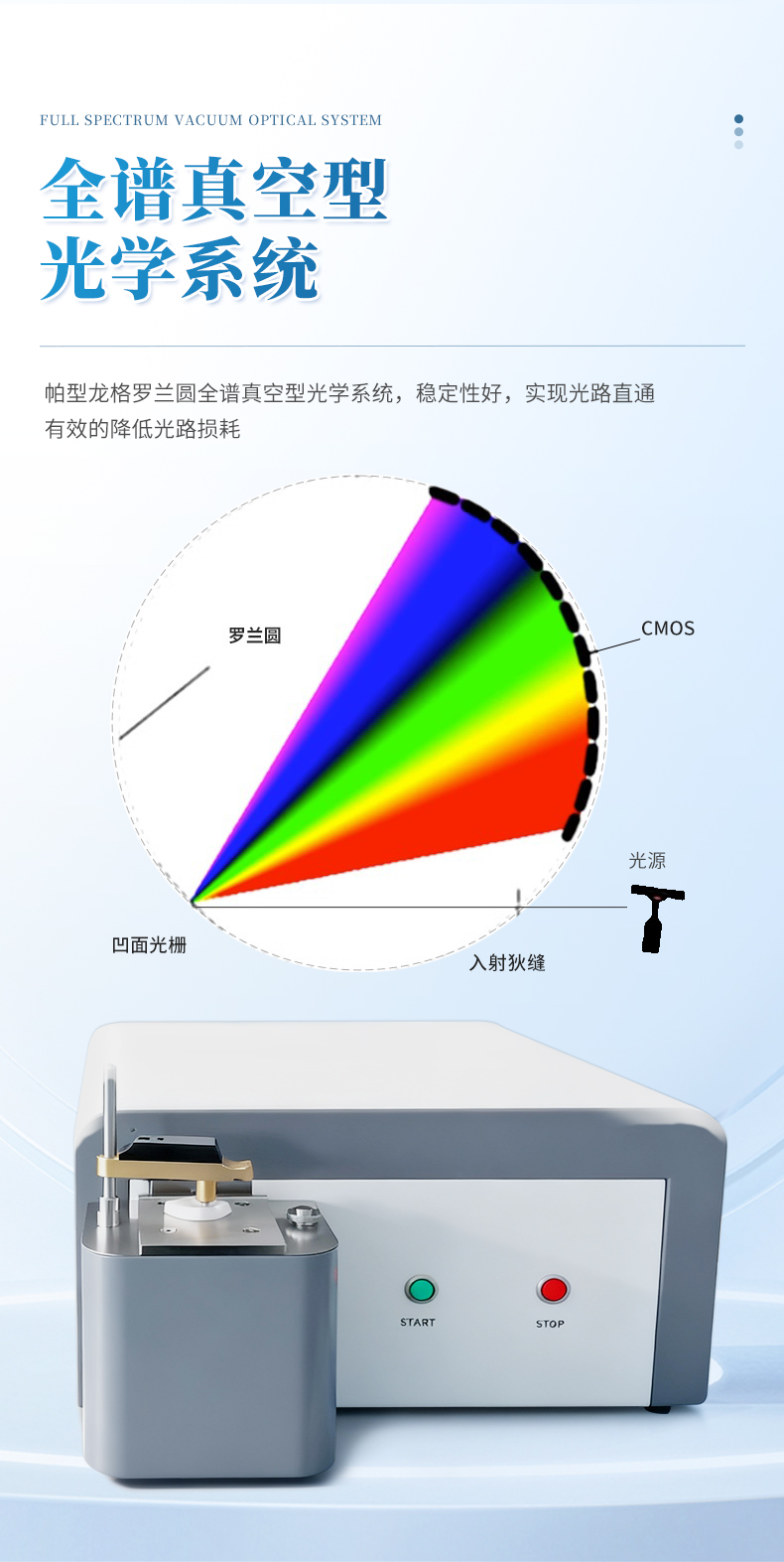

帕型-龙格结构的全谱光学系统

最大波长范围（140～680）nm

多个高性能CMOS探测器

一体化光学室加工成型，动态罗档园安装，耐环境温度变化

真空光室设计，保证C、S、P都能达到最佳性能。

光室恒温控制，恒温温度为35℃；

直射式光学技术及透镜MgF2材料，保证C、S、P紫外波长的最佳能量。

2.3样品激发台

集成气路、喷射电极技术

优化的氩气气路设计保证激发台的有效冷却和激发过程中产生的金属粉尘有效进入过滤器；使样品激发更加稳定，并大大减少了人体对金属粉尘的摄入，有利于保护操作人员的健康安全；

更小的激发空间，使氩气消耗更小；

便于使用的样品夹具

具有电极自吹扫功能，使电极使用寿命更长、清洁电极更加容易

13 mm的激发孔径更利于样品分析

开放式样品激发台可适应各种大小、更多形状样品的分析（含线材）；

单反式透镜装置设计，一般人员都能方便对激发台进行维护和透镜的清洗

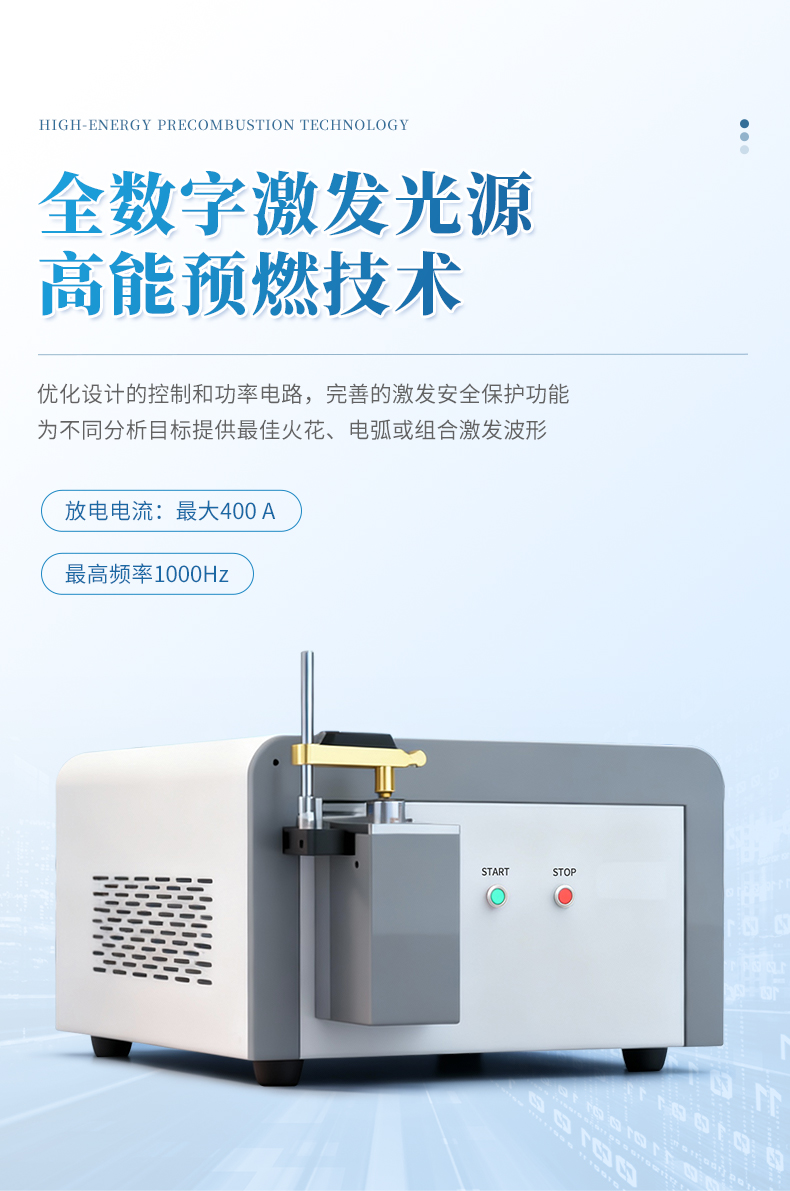

2.4激发光源

全新可调节数字化光源，最高频率可达1000Hz；

高能预燃技术（HEPS）；

优化设计的控制和功率电路，完善的激发安全保护功能

为不同分析目标提供最佳火花、电弧或组合激发波形

放电电流：最大400 A

2.5数据采集系统

高性能ARM数据处理器，具有超高速数据采集及控制功能

高性能CMOS固态检测技术，波段内的谱线全谱接收；

外置式计算机（用户自选）

FPGA及高速数据通讯技术，数据读入功能强大，检测数据整体读入时间短

2.6分析软件

基于Windows系统的多国语言的CMOS全谱图形化分析软件，方便实用

全方位管理的控制整个测量过程及为用户提供强大的数据处理能力和测试报告输出能力

仪器可配置多条工厂校正曲线及更多材质分析及先进解决方案

软件实现全谱检测、智能扣干扰、扣暗电流、背景和噪声的算法，提高仪器的分析能力

完备的自动系统诊断功能

完善的数据库管理功能，可方便查询、汇总数据

智能校正算法，保证仪器稳定可靠

完备的谱线信息和干扰扣除算法，保证仪器分析更为精准

适应最新的Windows操作系统

一键式操作，快速简便的操作，根据工厂要求调整。

三、供货范围

1.供货清单

2.备品备件清单

特别声明：买方知悉并同意，由于技术进步、产品升级、市场变化等原因引起的上述仪器部件、备件等生产及供货厂商变动时，卖方可以调整供货。

3.用户可选配项目

四、仪器分析元素及范围（元素.范围及曲线可以根据用户要求选择）

注：以上元素国家标准没有的元素，用户自己提供标准生产商免费做到曲线中。

五、实验室环境

1.环境要求

仪器须放置在专用实验室内，室内面积大于10平方米，并确保周围无有害、易燃及腐蚀性的气体。注意事项：禁止将本仪器置于化学分析实验室内。

工作温度：10℃～30℃，3小时内室温波动小于2℃，要求实验室安装空调。

存储温度：0℃～45℃

环境相对湿度：20%～80%，对于潮湿地区，需配备一台去湿机。

直读光谱仪的分光室装在具有温控装置的箱体内，能在上述环境范围内正常工作，若超出上述要求范围，仪器的使用寿命和测量精度将受到影响。

2.电源要求

电源：单相220±20V、1KVA的电源供电。

为保证直读光谱仪的正常使用，请为仪器配备一台1kVA～3kVA的单相220V交流参数稳压器。

直读光谱仪使用保护性接地的单相电源。为保证仪器可靠使用，用户必须保证电网的PE保护地良好接地，且与其他大型设备的保护地分开。如果用户不能保证PE良好接地，请为仪器单独准备一根地线，要求接地电阻小于4欧姆。

3.氩气要求

氩气纯度≥99.999%，含氧量≤2ppm，含H2O量≤5ppm，（氩气瓶不能露天存放，严禁雨淋）。如无高纯氩气，建议使用氩气净化器。

氩气使用流量：待机流量约0.1L/min，维持流量约（0.4-0.5）L/min，激发流量约3.5L/min。

氩气控制压力：0.5Mpa。

4.氩气连接管

l必须使用随机提供的专用氩气不锈钢管连接。

5.排气瓶

l仪器排出的废气通过一根14mm内径的PVC增强管排到随机提供的过滤瓶中。需要及时清理更换以防止出气不畅。

6.样品制备

l对于铁基样品必须使用专用磨样机制备样品，一台磨样机及一台落地式砂轮机，用于钢铁试样表面的打磨。铸铁样品白口化必须均匀。

l用户需要准备一台切割机，用于外型不适于光谱仪分析的样品的处理；

l被分析样品必须均匀，无气孔，无铸造缺陷,制备必须达到表面平滑，无氧化层，无油污，样品边缘无毛刺。

7.标准样品要求

l直读光谱仪出厂时建议用户随机选配一块光谱校正标准样品，用于校正仪器的整体光谱漂移。除此之外，用户需准备适合自己产品类型的标准样品或内控样品，用于仪器分析曲线的校正。

8.PC和打印机要求

l准备一台当前常规配置的PC（笔记本和台式机均可），要求内存1GB以上，CPU双核1.8G Hz以上，用于安装TM-998T直读光谱仪分析软件。准备一台打印机，激光、喷墨或针式打印机均可，用于分析数据报表的打印。
