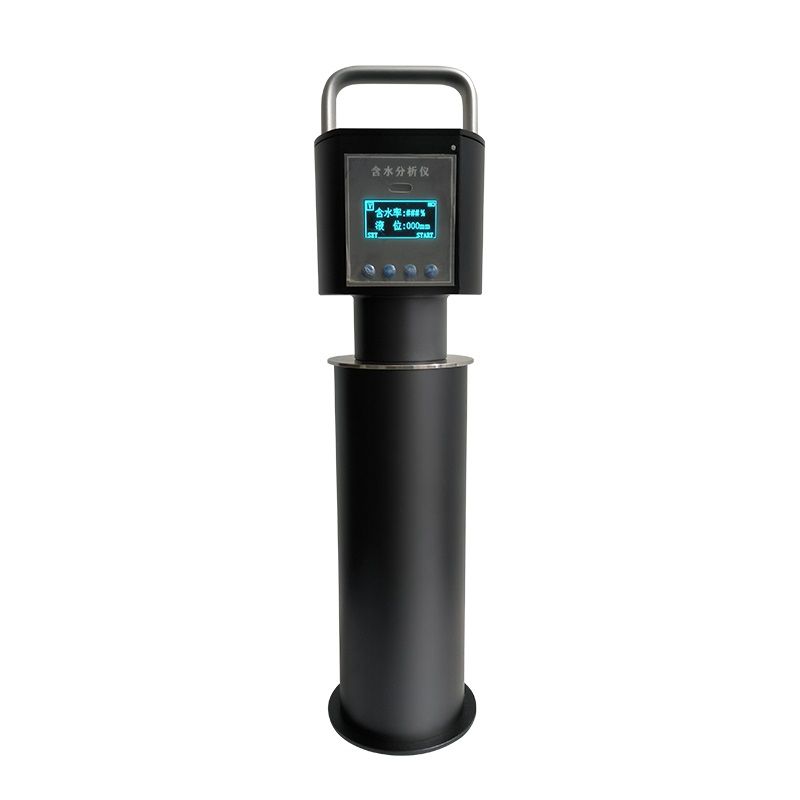

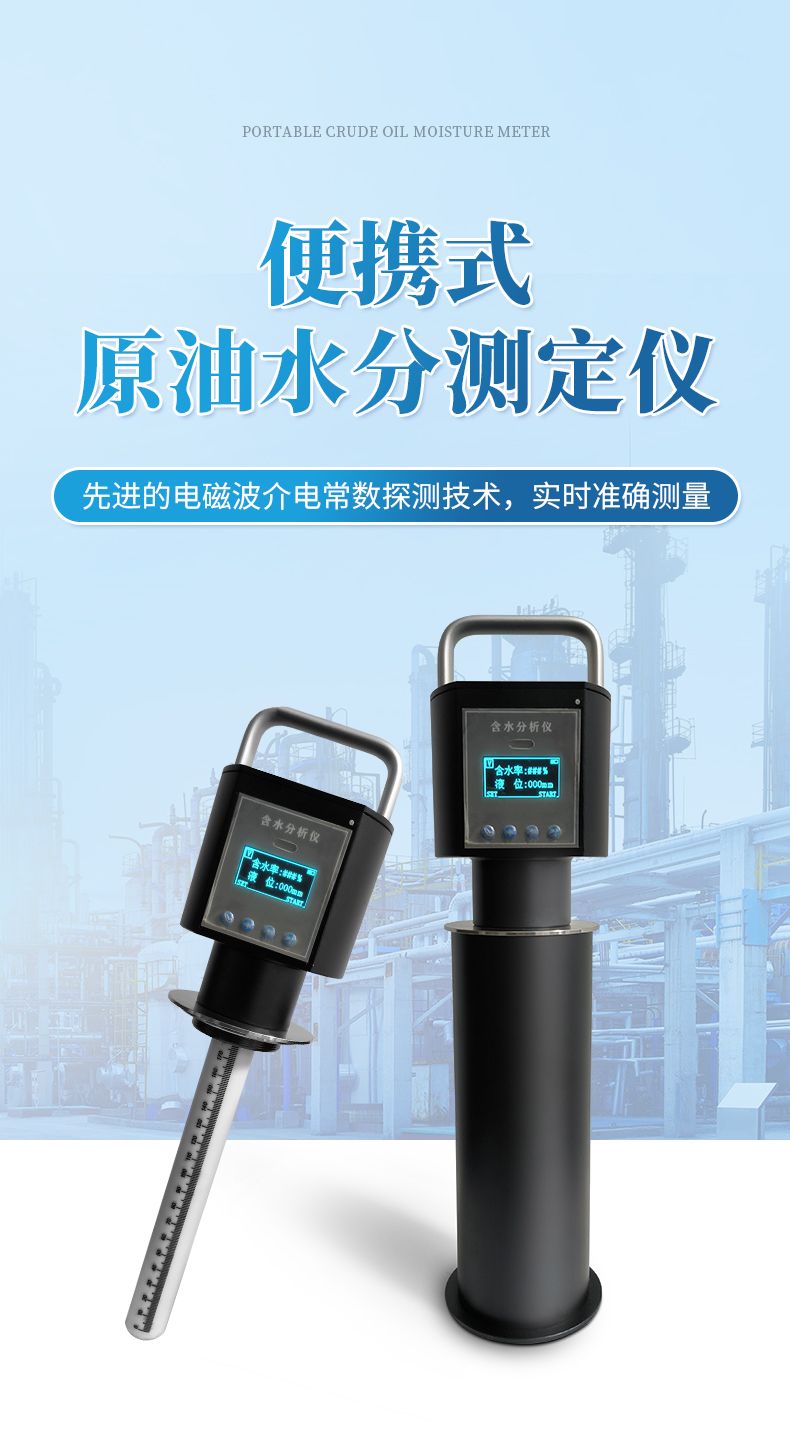

便携式原油水分测定仪

一、产品介绍

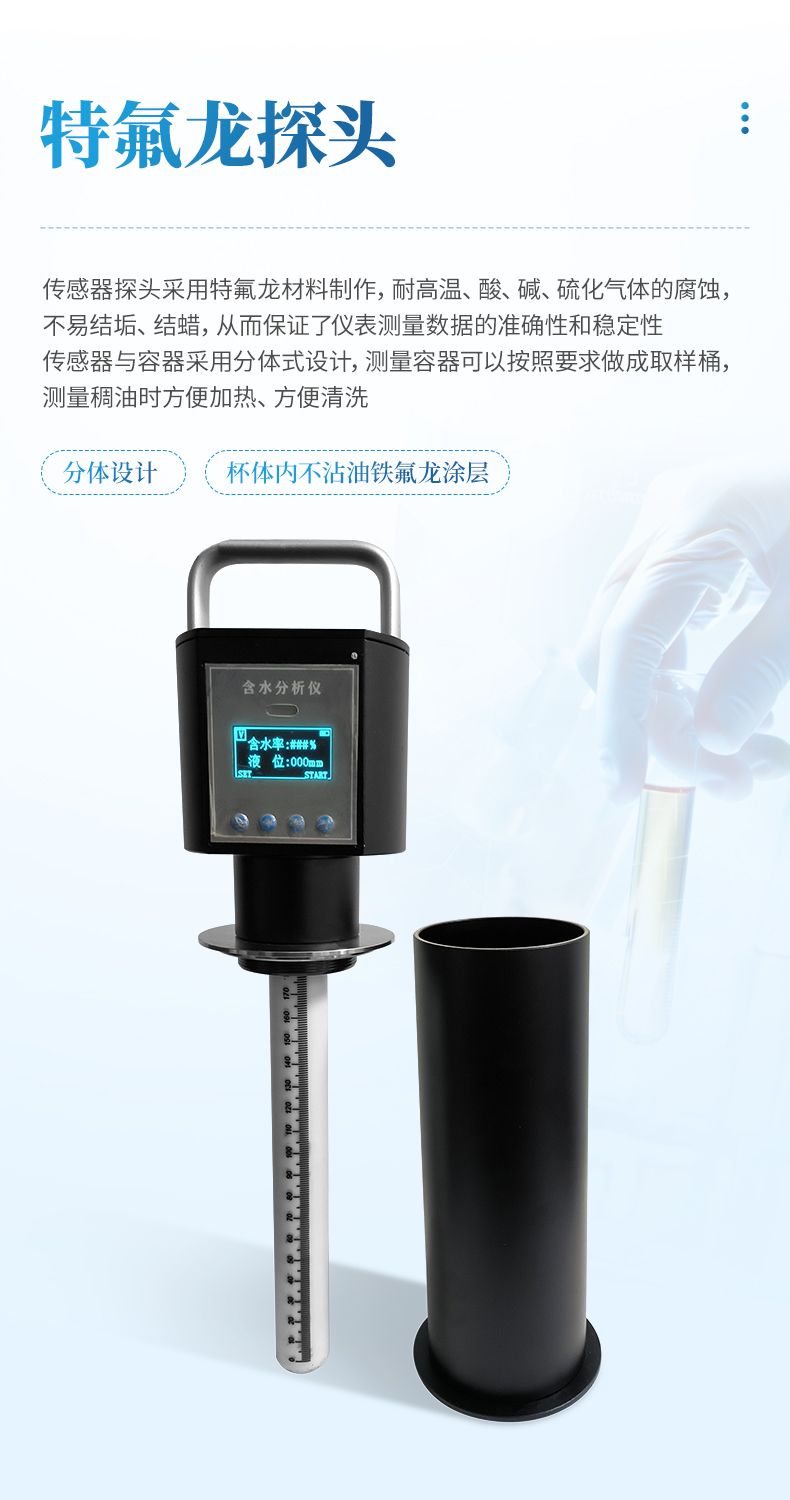

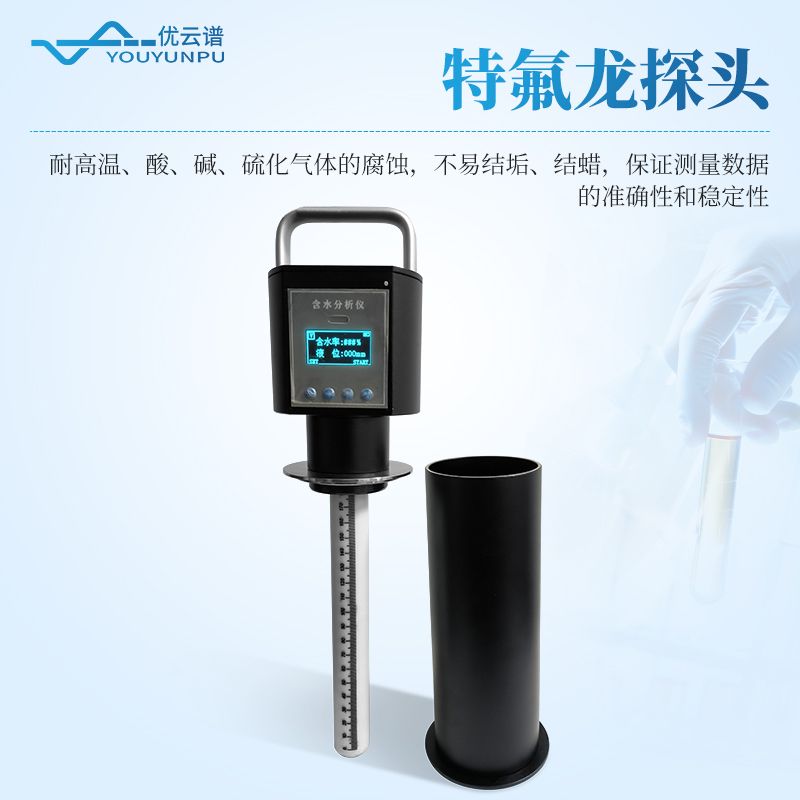

便携式原油含水测定仪采用了先进的电磁波介电常数探测技术及德国专用芯片,使该仪表具有智能化、小型化的特点。实现了原油含水率实时准确测量，打破了外国公司对该产品的技术和价格垄断。该产品专门针对我国原油粘稠度高、高含水、高含蜡的特点设计独特的探测头和分体结构，采用了各项工艺措施，完全适应我国各大油田的原油含水率的化验测量。传感器探头采用 3特氟龙材料制作，耐高温、酸、碱、硫化气体的腐蚀，不易结垢、结蜡，从而保证了仪表测量数据的准确性和稳定性，可广泛使用于我国各大油田的化验室。

二、工作原理

  原油含水测定仪以我公司独立开发的专用电磁波幅度、相位探测技术为系统内核，实现了原油含水率快速实时测量的功能。由于油、水介电常数的不同，对高频电磁波的吸收率不同，通过探测穿过原油的电磁波幅度（强度）变化和相位变化，可以准确判断出电磁波所穿过原油的含水率。这种测量原油含水率的方法具有准确度高、稳定性好，几乎不受油包水、水包油、原油粘稠度、水的矿化度的影响，是目前国外的主流测量原油含水率的方法。

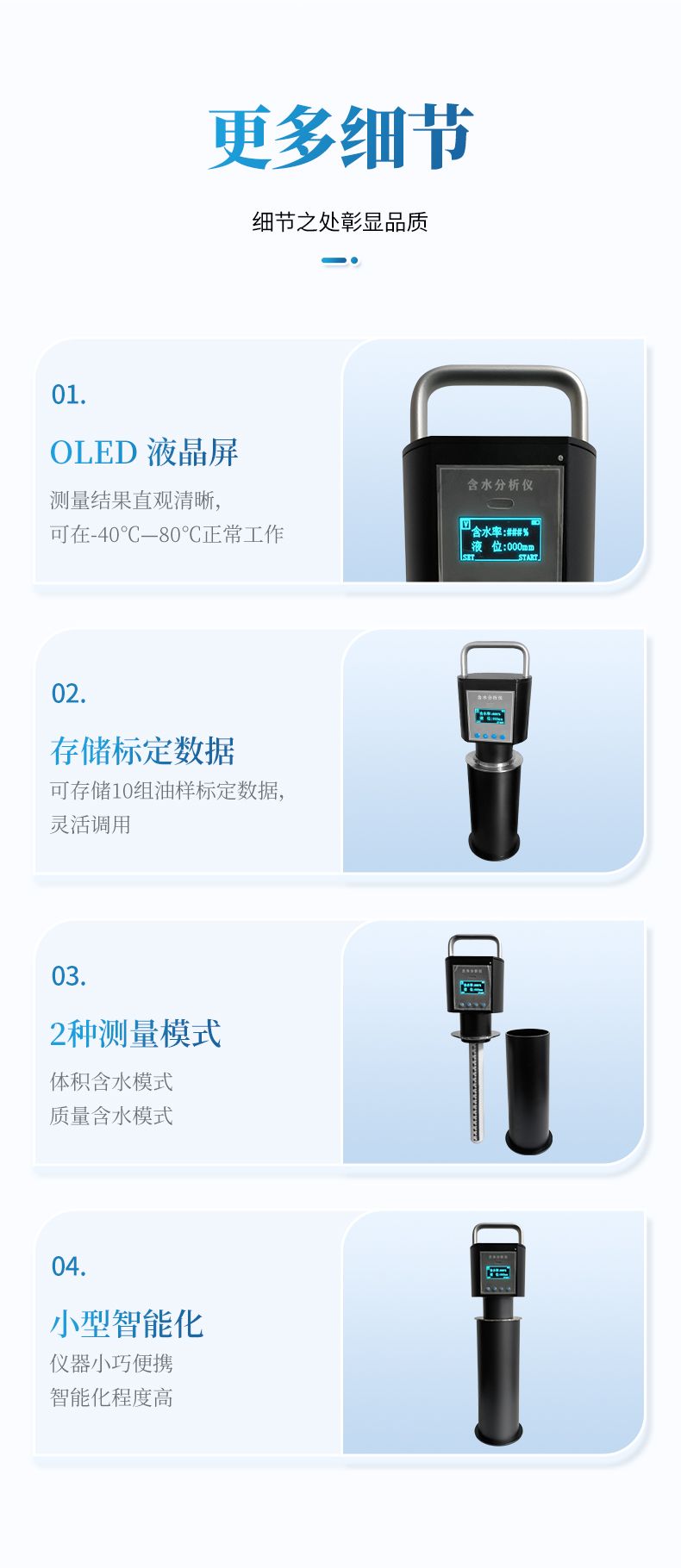

二次表采用OLED 液晶屏作为显示单元，测量结果直观、清晰的显示出来。 OLED 可在-40℃—80℃的环境温度下正常工作，测量结果直显示于屏幕上，方便直观。

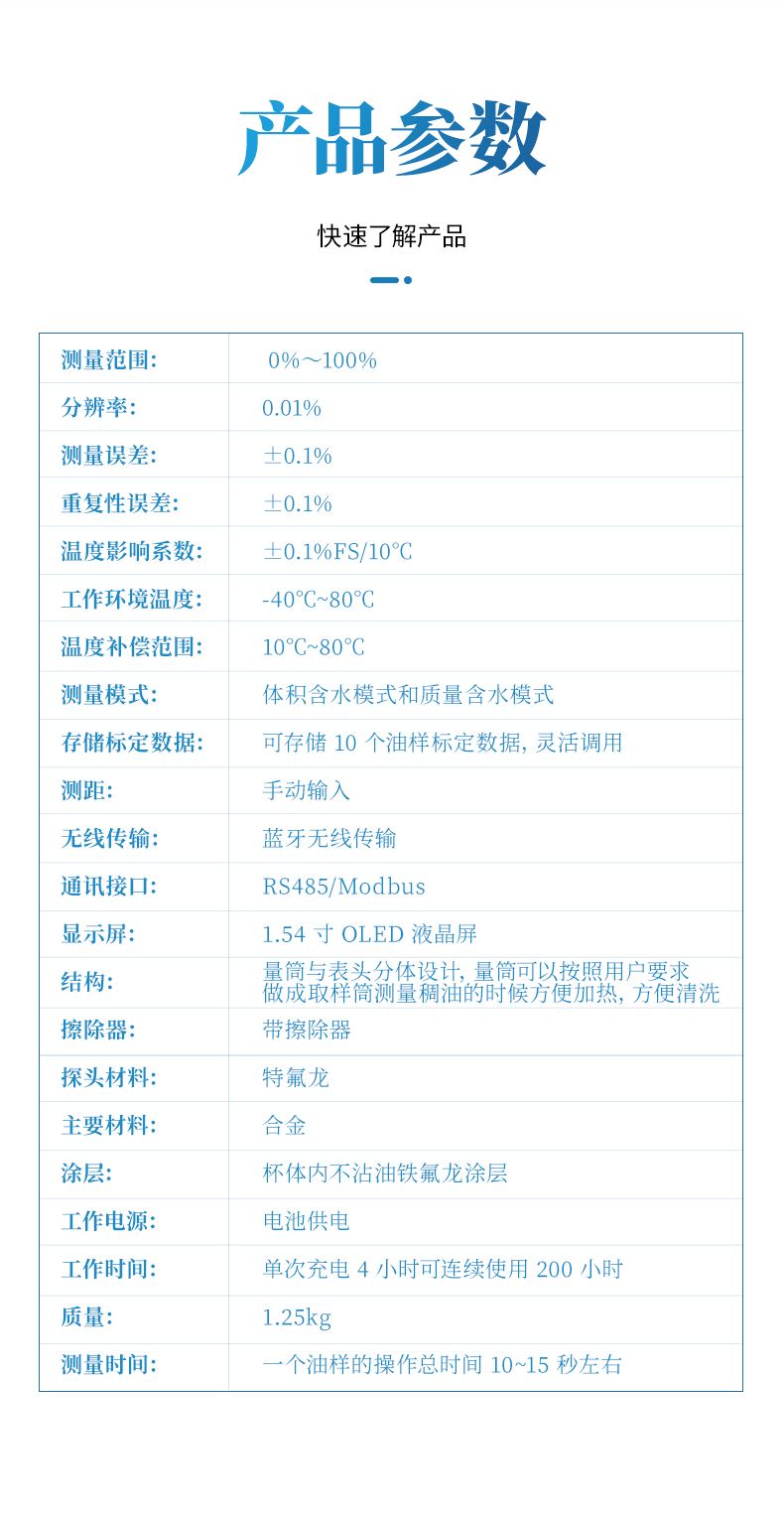

三、性能指标

测量范围：      0%～100%

分辨率：        0.01%

测量误差：      ±0.1%

重复性误差：    ±0.1%

温度影响系数：  ±0.1%FS/10℃

工作环境温度：  -40℃~80℃

温度补偿范围：  10℃~80℃

测量模式：      体积含水模式和质量含水模式

存储标定数据：  可存储 10 个油样标定数据，灵活调用

测距：          手动输入

无线传输：      蓝牙无线传输

通讯接口：      RS485/Modbus

显示屏：        1.54 寸 OLED 液晶屏

结构：         量筒与表头分体设计，量筒可以按照用户要求做成取样筒

测量稠油的时候方便加热，方便清洗。

擦除器：       带擦除器

探头材料：      特氟龙

主要材料：      合金

涂层：          杯体内不沾油铁氟龙涂层

工作电源：      电池供电

工作时间：      单次充电 4 小时可连续使用 200 小时

质量：           1.25kg

一个油样测量操作总耗时不超过 15 秒。

四、产品的创新性和预期目标

采用电特性介电常数测量方法的快速原油含水测定仪是我公司经过多年研究、实践与技术人员共同研发出的一款新一代原油含水分率快速分析设备。该设备具有以下特点：

1、采用先进的电磁波介电常数探测技术及德国专用芯片对油水混合物进行测量。根据数据分析和计算可以准确的测量出原油中的含水百分比。

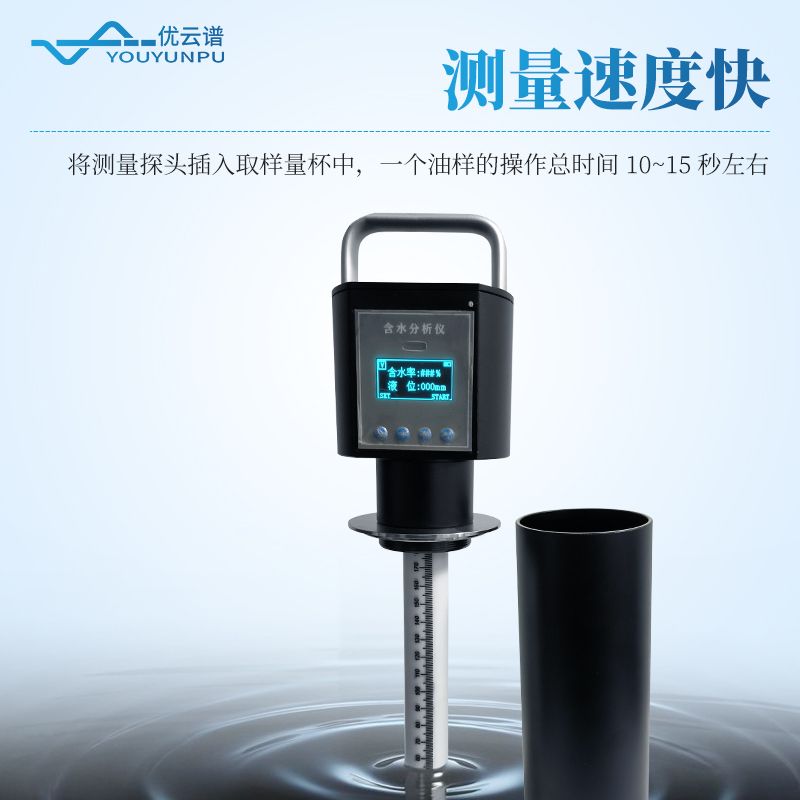

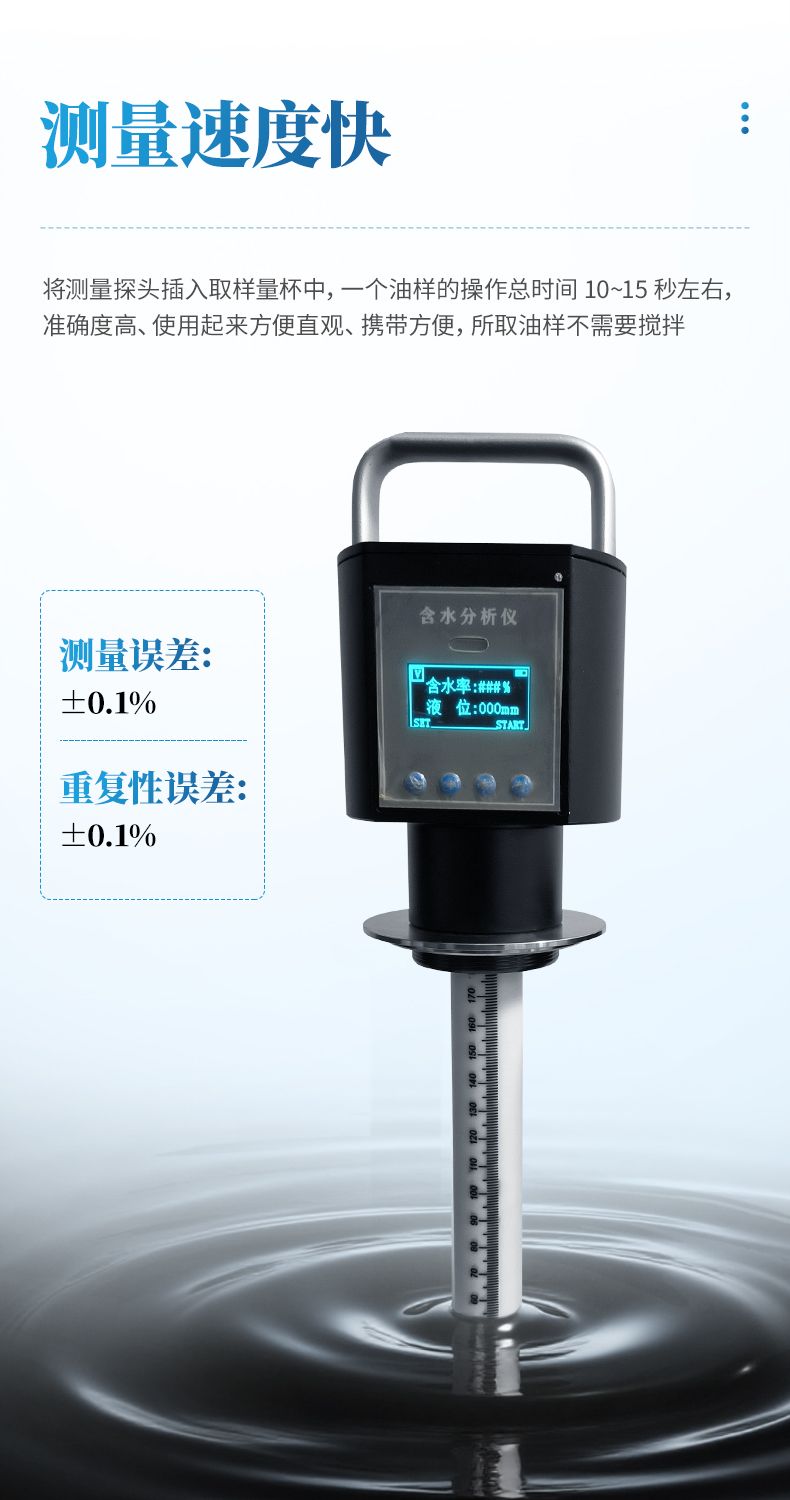

2、测量速度快（一个油样的操作总时间 10~15 秒左右）、准确度高、使用起来方便直观（测量结果直接显示在液晶屏上）、操作简单、携带方便，所取油样不需要搅拌。

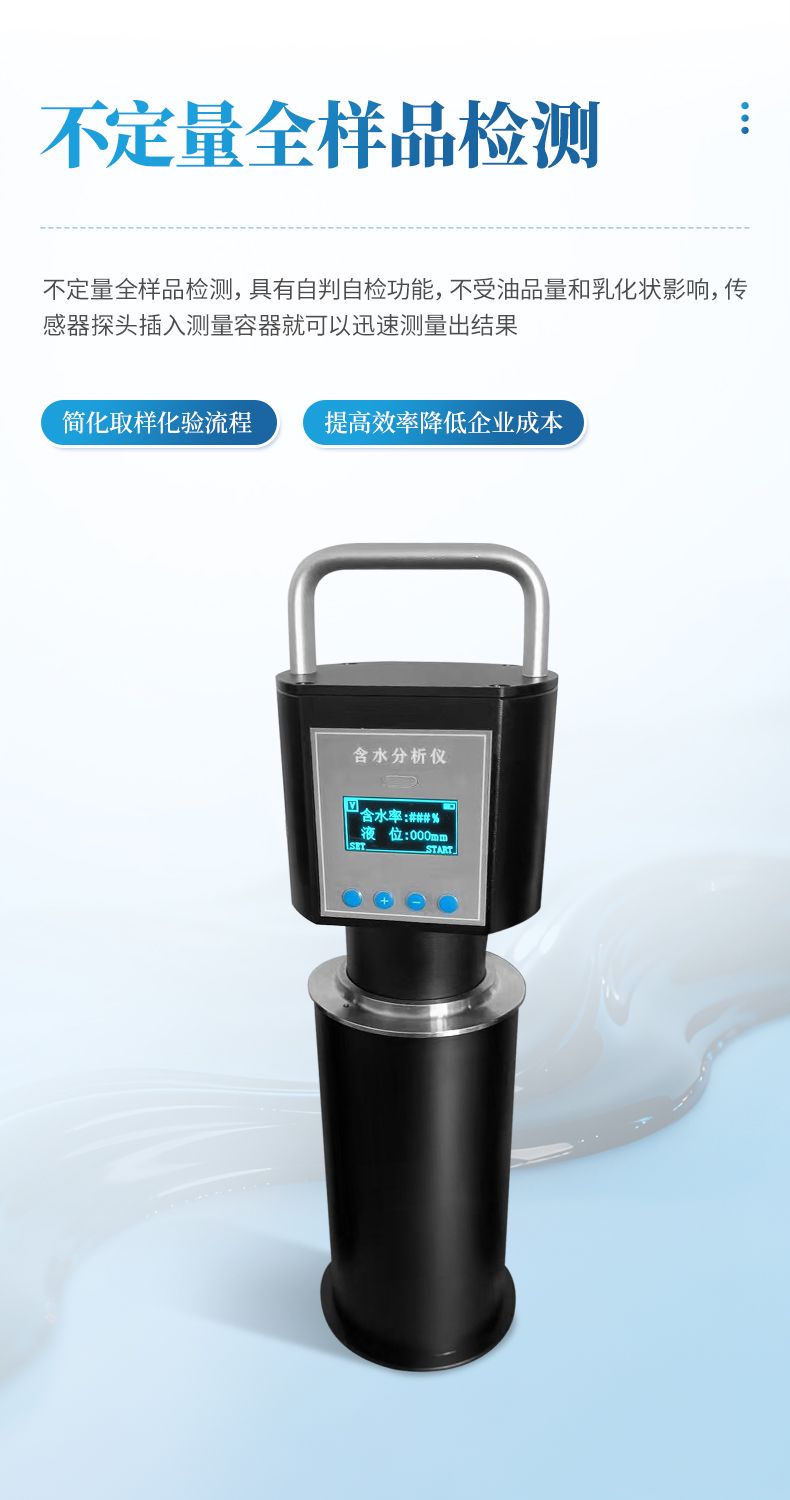

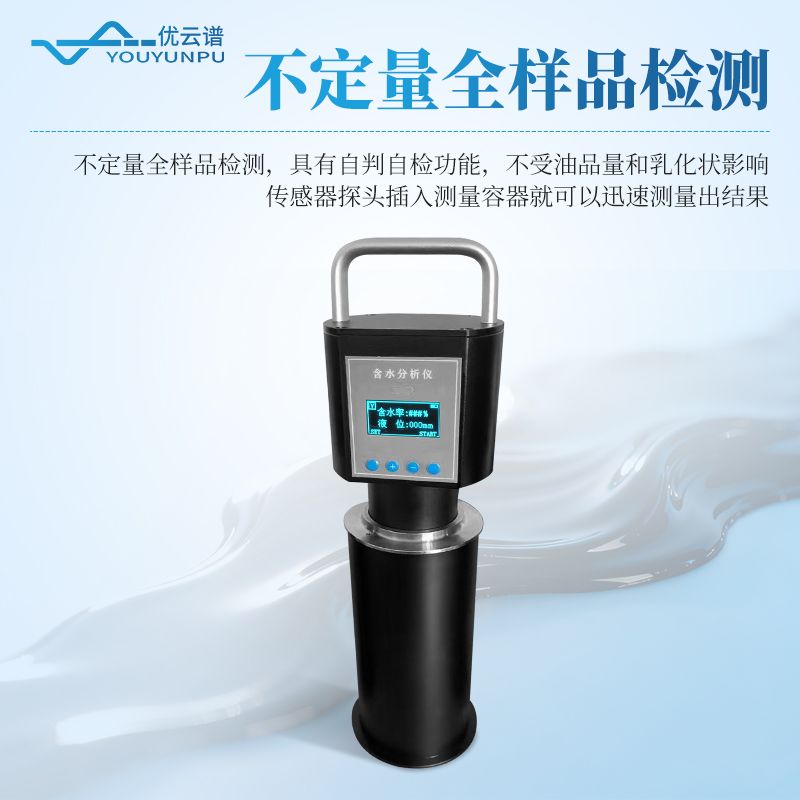

3、变定量检测为不定量全样品检测，具自判自检功能，不受油品量和乳化状影响，不改变采油工的取样习惯，消除了传统化验方法中的二次取样误差及工作流程误差，做到了数据采集过程的零误差，为油田生产决策及地质分析提供了准确可靠的原始数据，大大简化了取样化验流程、大大降低了化验员的工作强度和时间,提高了工作效率，平时5个人一天的工作量，现在一个人就能完成，大大降低了企业用工成本。

4、使用过程中省去了较耽搁时间的冷冻去明水，均匀搅拌、蒸馏、人工计算等流程。将测量探头插入取样量杯（量杯可以直接用取样筒代替）中就可以迅速给出测量出结果。

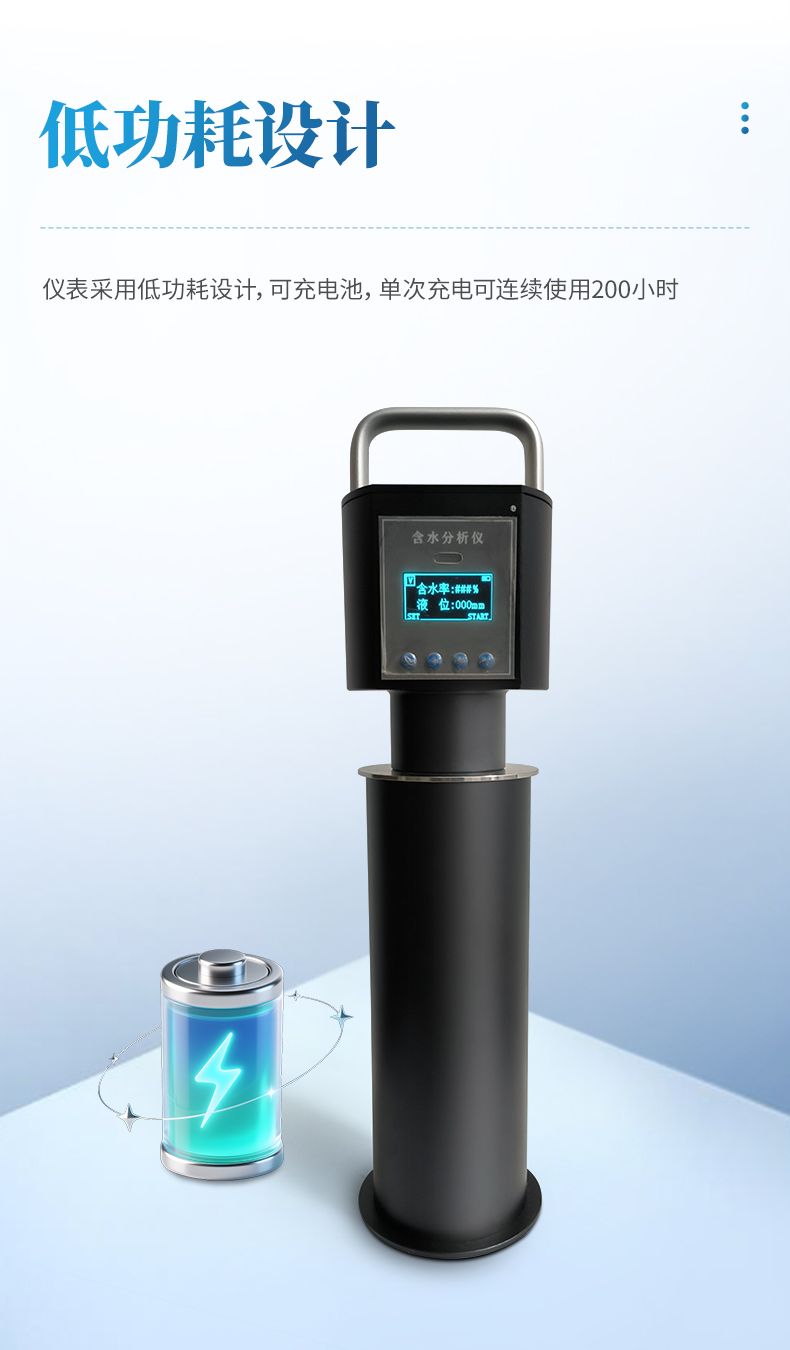

5、一次表采用低功耗设计，锂离子可充电电池进行供电，可以单独工作使用（无需外接电源）。

6、健康、环保、安全、可靠，避免了因操作人员及化验员与油气及化验室药品的长时间接触而对人体造成的潜在伤害。

五、应用条件

5 ．1 各作业区化验室

快速原油含水测定仪可用于各作业区化验室对井口取样的批量含水率的化验分析。作业区化验室担负着整个作业区各个井口油样和管线取样液体的含水率的化验工作，其工作量巨大，采用便携式快速原油含水测定仪测量一个油样只需要 10 几秒种，大大提高了工作效率，原来一天需要几个化验员的工作量，现在一个人几个小时就可以完成，大大的降低化验员的劳动强度，提高效率，降低了企业用工成本。

5 ．2 油田增压点等外输油管线的取样化验

油田增压点等外输管线的取样口往往需要定时、频繁的取样，保证对对管线内原油的含水率进行准确的掌握，采用便携式含水分析仪可以快速、便捷的探测出管线内原油的含水率情况。

5 ．3 各井场看井工使用

取样工的工作强度很大，每天对每口井的油样进行采集装运，导致工作效率低，劳动强度大。给每个井场的看井工人配备便携式原油含水分析仪可以很大程度上解放取样工和化验员的工作强度，只需要看井工人定时采样读取含水率定期给作业区汇报便可以完成以往需要很长时间才能测得的井口含水率。

六、使用与操作方法

1.打开包装检查仪表外壳是否完好，屏幕有无破裂。

2.将仪表电源打开，仪表开始工作，表头屏幕显示正常，无乱码。

3.仪表的使用

把本仪器的量杯当作取样筒完成现场取样后送到化验室，将装有油样的取样筒放入温箱或者水浴锅中进行加热，稀油加热到 30 摄氏度左右，稠油加热到70-80 摄氏度左右，然后将擦除器放入杯口，再将测量探头插入擦除器量杯中，使劲保证探头、擦除器与杯子接触良好，提起测量探头，用眼睛查看探头上的刻度，记录液位高度数值，然后再将擦除器与测量探头插入测量杯体中，保证测量探头、擦除器与杯子接触良好，按“+- ”键手动输入实际的液位高度数值，实现含水率的自动测量。

按下菜单键进入界面可以进行测量模式（体积含水模式和质量含水模式）切换，设置仪器的待机休眠时间，仪器蓝牙的名称是hsfxy+ID 号，RS485 通信的 ID 号就是默认是 1。测量结束后，左手按住擦除器，右手用力拔出测量探头一次测量结束。

七、保养与维修

1.注意保持仪表的清洁，尽量做到防水﹑防潮、防腐蚀及避免受到其它物体的剧烈碰撞﹑打击。

2.室外安装的仪表若环境温度超出额定温度时，应采取相应的保护措施，以保证仪表正常工作。

3.环境温度过高时，应避免阳光直射仪表、远离热源并注意通风；环境温度过低时，可采用仪表保护箱或其它的防护装置进行防冻保护，并注意保持仪表的干燥。

4.仪表及探头应定期检测和标定。（检测时间间隔由使用单位根据具体情况确定）

5.易损件（橡胶密封圈）应定期更换。

八、运输和贮存

1.仪表应存放在周围空气温度0℃~40℃ , 相对湿度不大于 80%的干燥通风的室内，室内空气中不含有腐蚀仪表的杂质。

2.仪表在运输及贮存时应防止碰撞﹑受潮和化学物质的侵蚀。

特别说明：

1、测量稀油的时候 10 秒就可以看结果，测量稠油时，如果是低含水 30%以下时间一般也是 10 秒左右，如果是高含水的话，测量时间尽量长一点，按实验数据看一般 1-2 分钟左右，具体多长时间要根据现场稠油的粘度来定。

2、测量液量最好不要低于 40 毫米高度，经过实验 30 多毫米也能测量，测量结果也还可以，但理论是尽量液位高一点为好。
