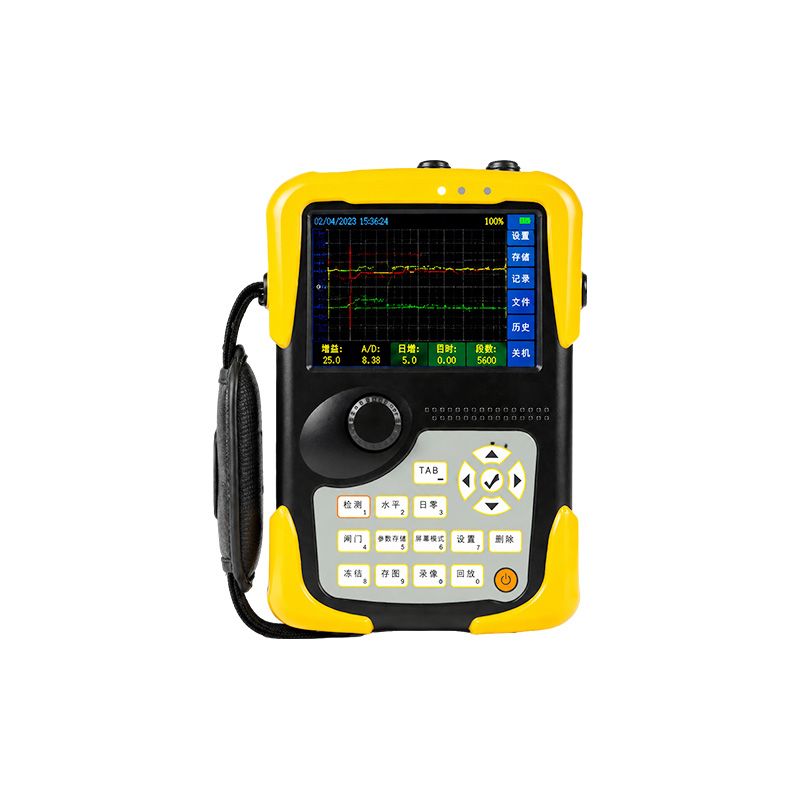

手持式涡流探伤仪
  • 手持式涡流探伤仪
  • 手持式涡流探伤仪
  • 手持式涡流探伤仪
  • 手持式涡流探伤仪

手持式涡流探伤仪

产品型号
YP-WTS2
产品价格
50000元
在线询价优惠
【产品简介】激励频率：10Hz~20MHz 激励电压：0-10v 连续可调，高放增益：0-50

产品详情

产品介绍：

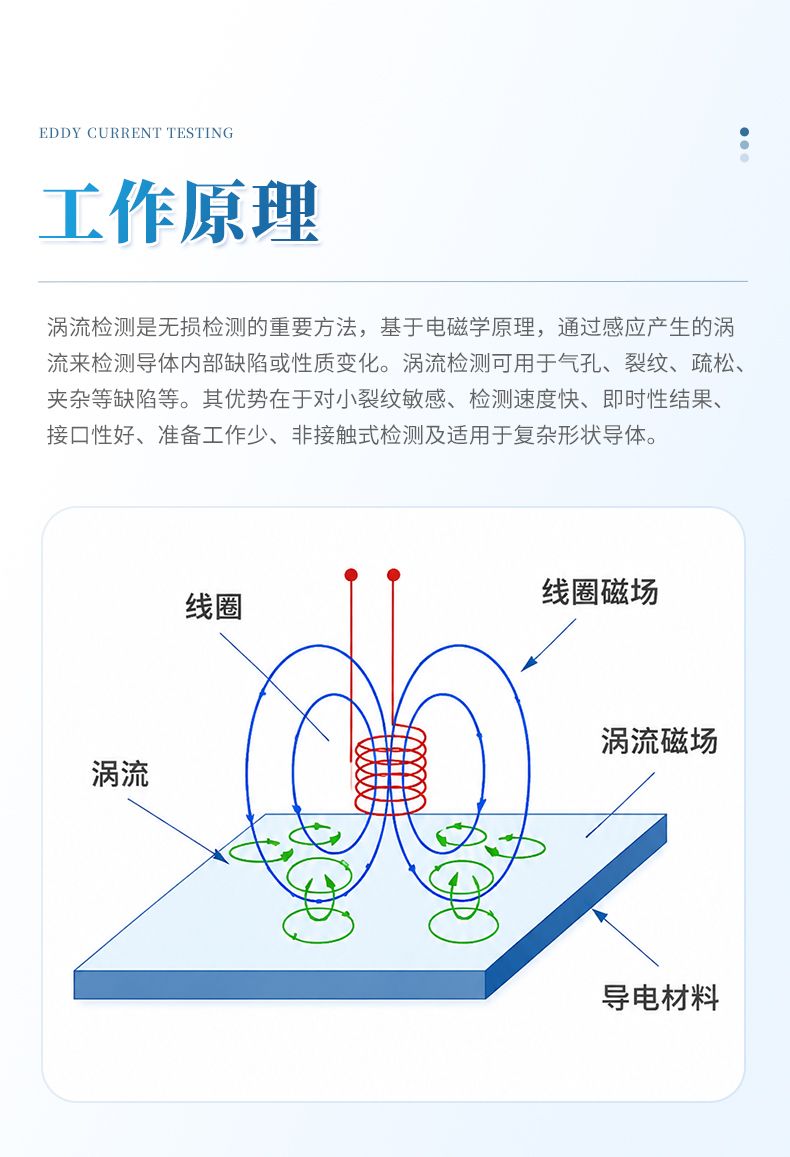

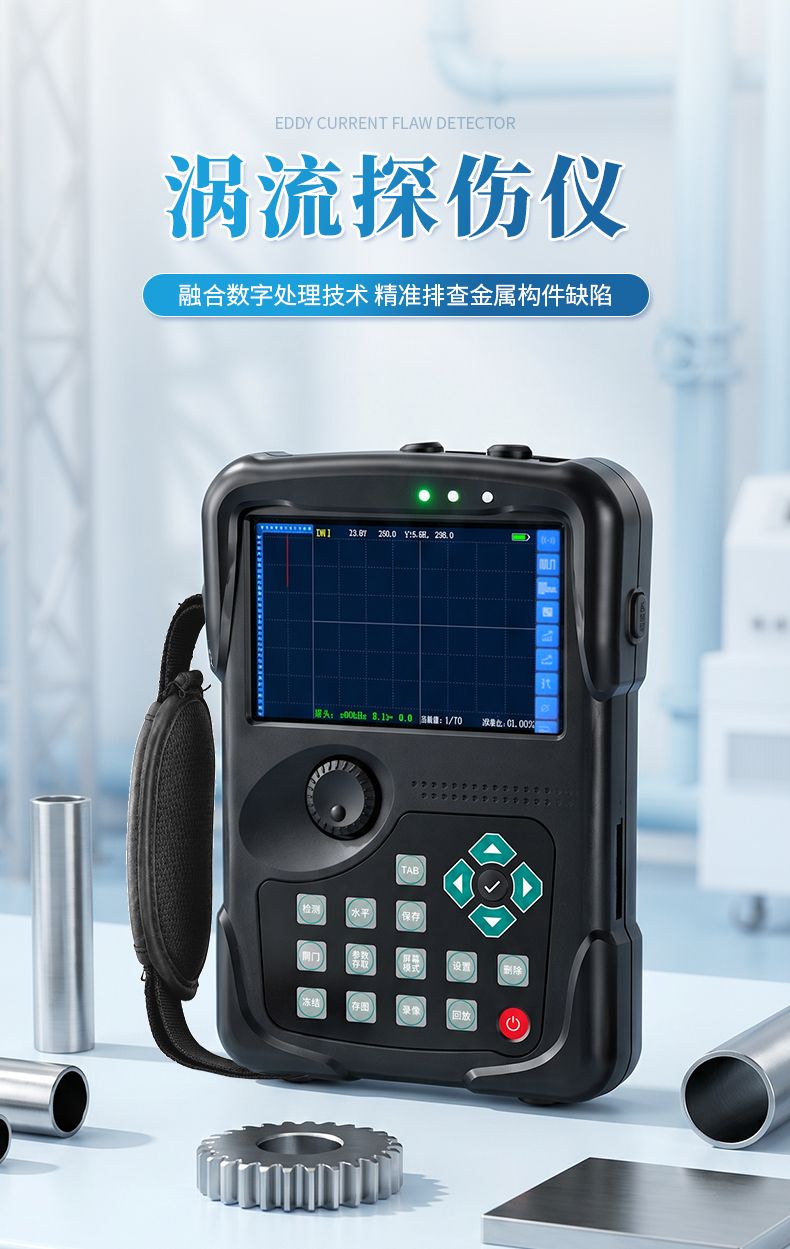

YP-系列涡流检测仪与众不同之处在于采用了最先进的微电子数字处理技术 、实时双频涡流检测技术和微处理机技术 ，能实时有效地检测金属材料构件缺陷 ， 采用最先进的设计理念 ，按键与飞梭双位调节 能极高的提高参数设置效率。

YP-系列 整机小巧、操作简便 ，IP65防水等级 ，防水、防尘、防摔 ，可以 适应非常恶劣的工作环境。

功能信息:

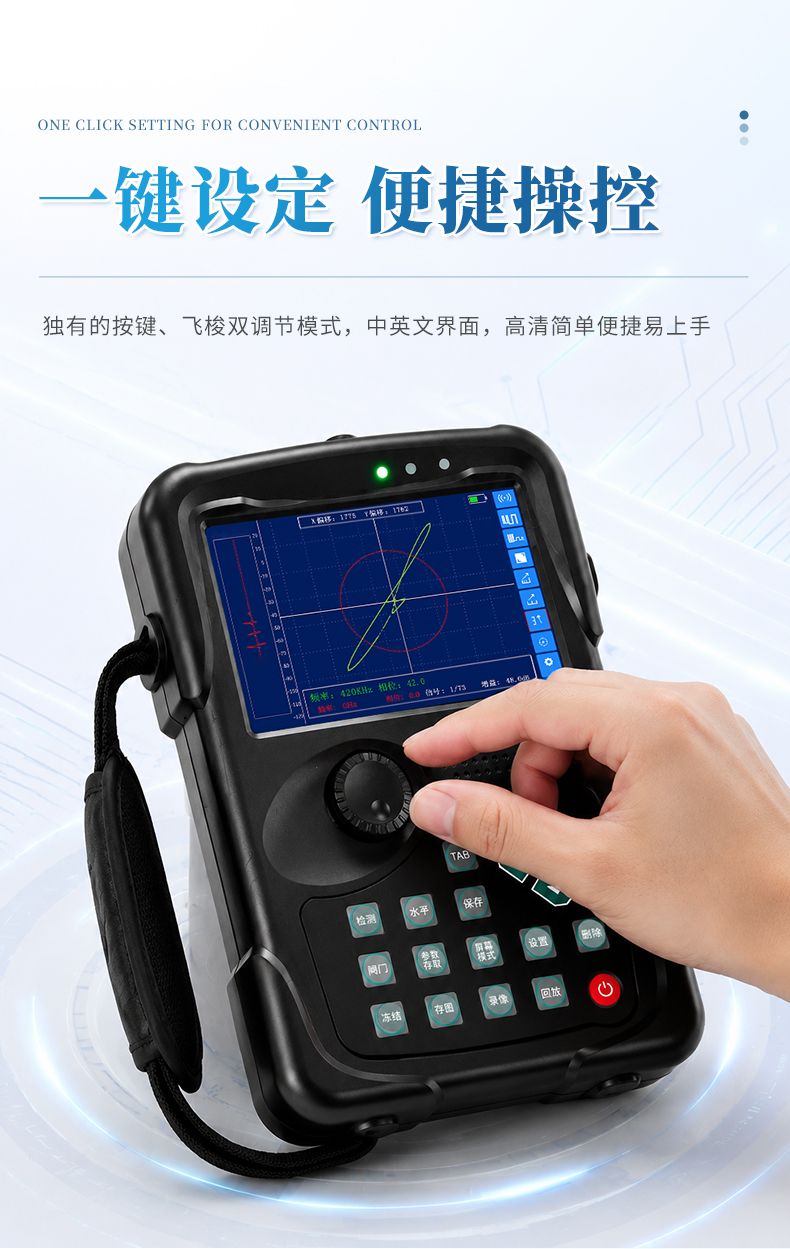

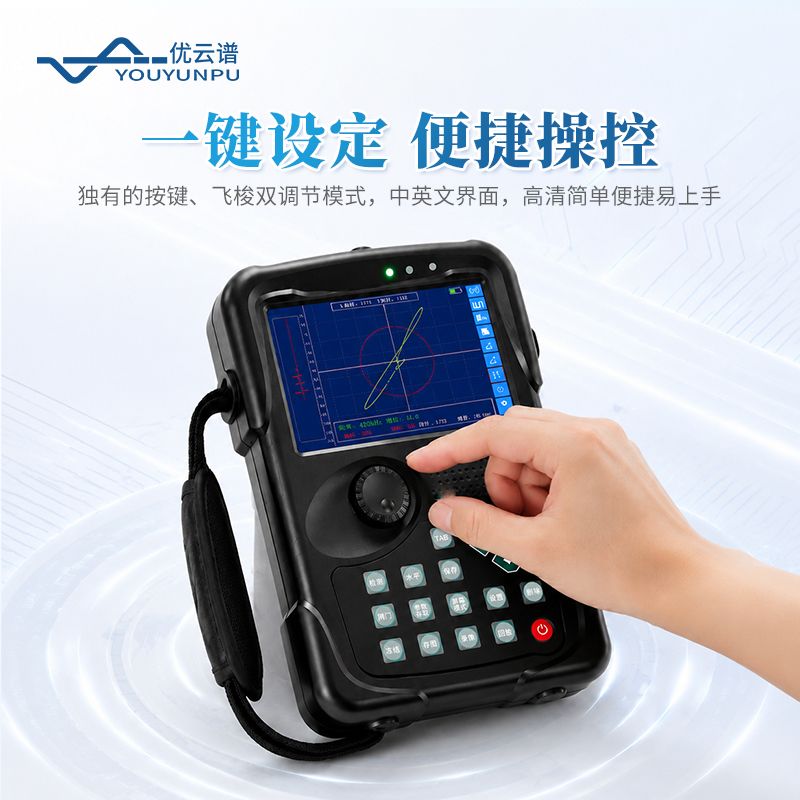

独有的按键、飞梭旋钮双调节模式 ，简单便捷易上手

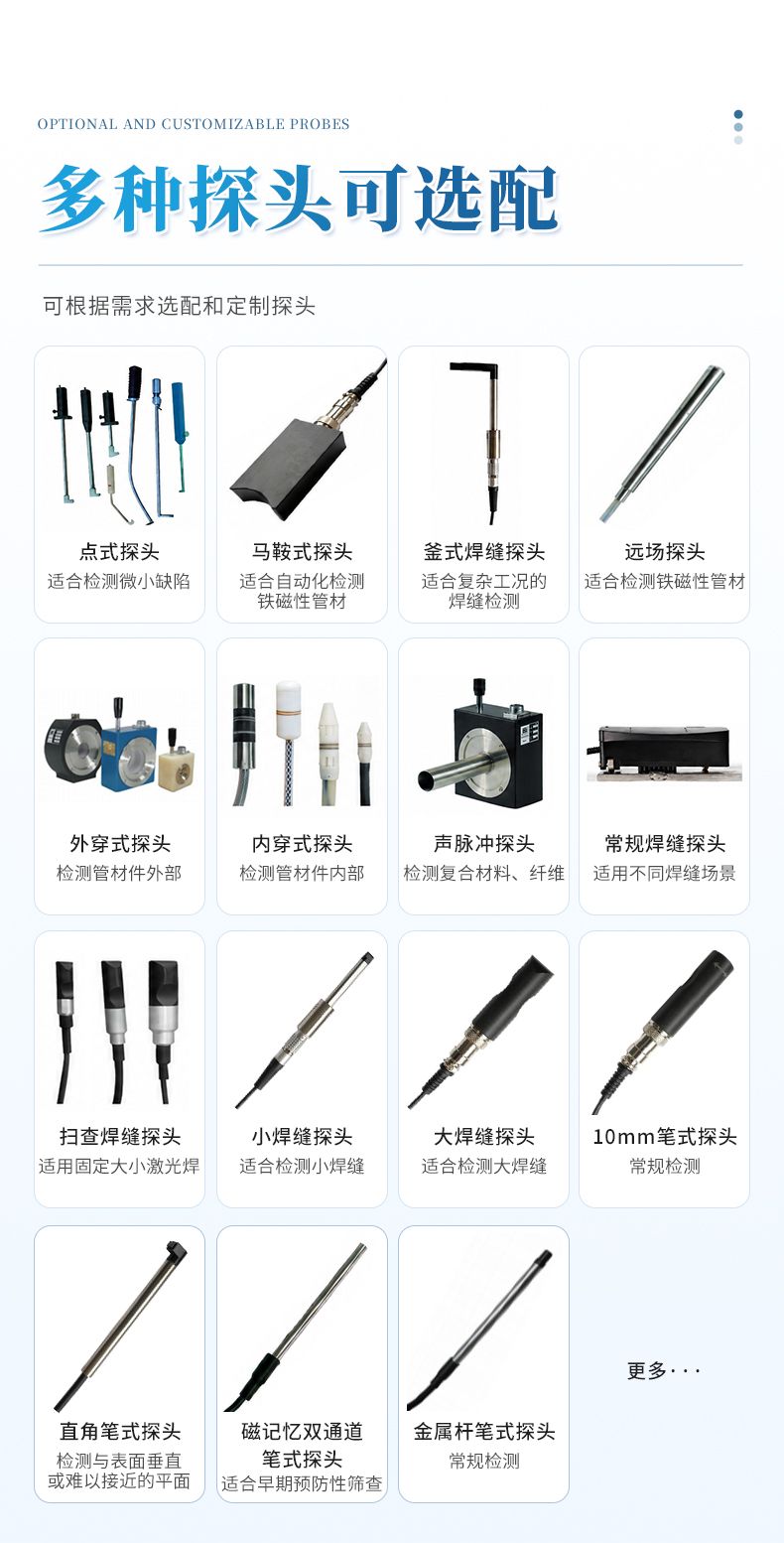

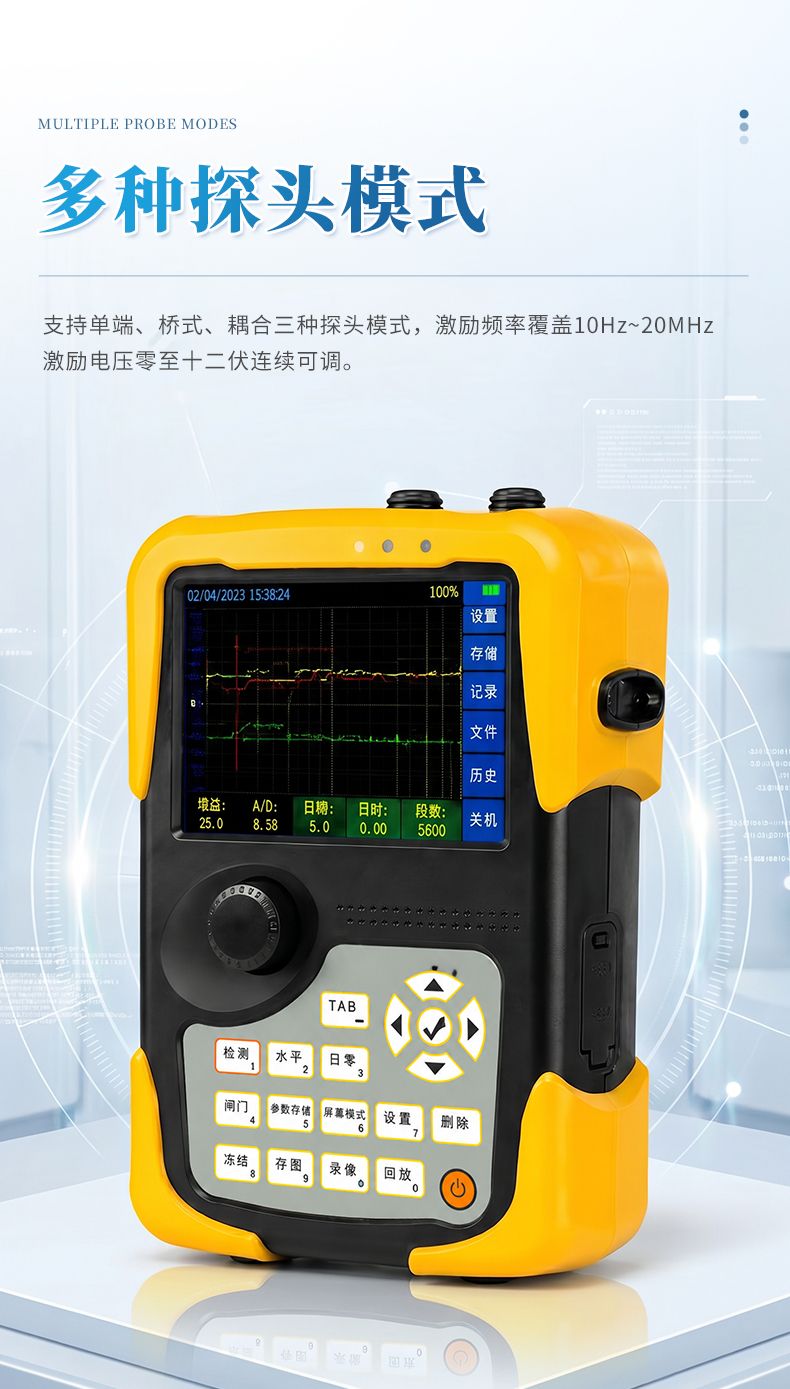

三种探头（单端、桥式、耦合）模式可选择

10k-10M超宽激励频率范围

除常规的激励频率可调 ，高端、低端频率也为可调满足特殊材料探伤检测

除常规增益可调外 ，高放增益、低放增益均可以分段调整

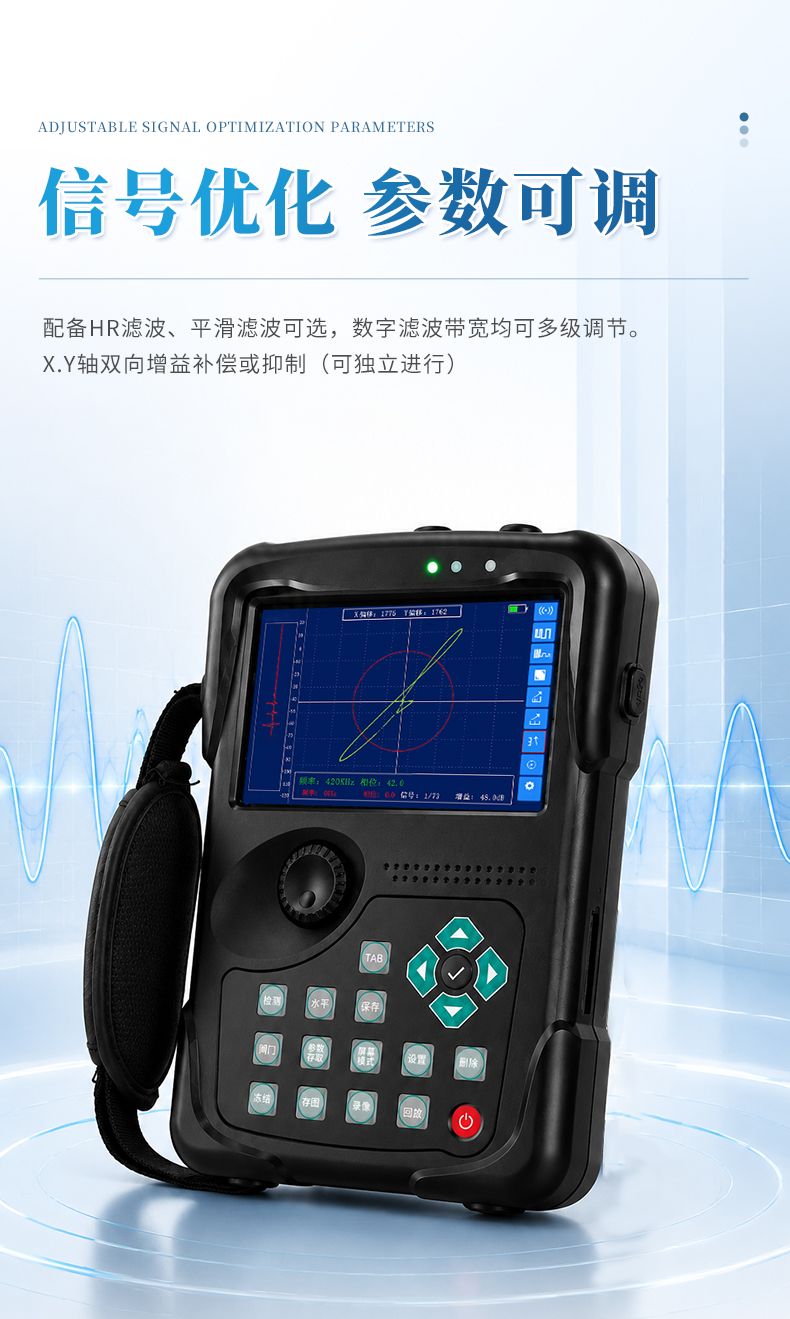

X.Y轴双向增益补偿或抑制（可独立进行） ；

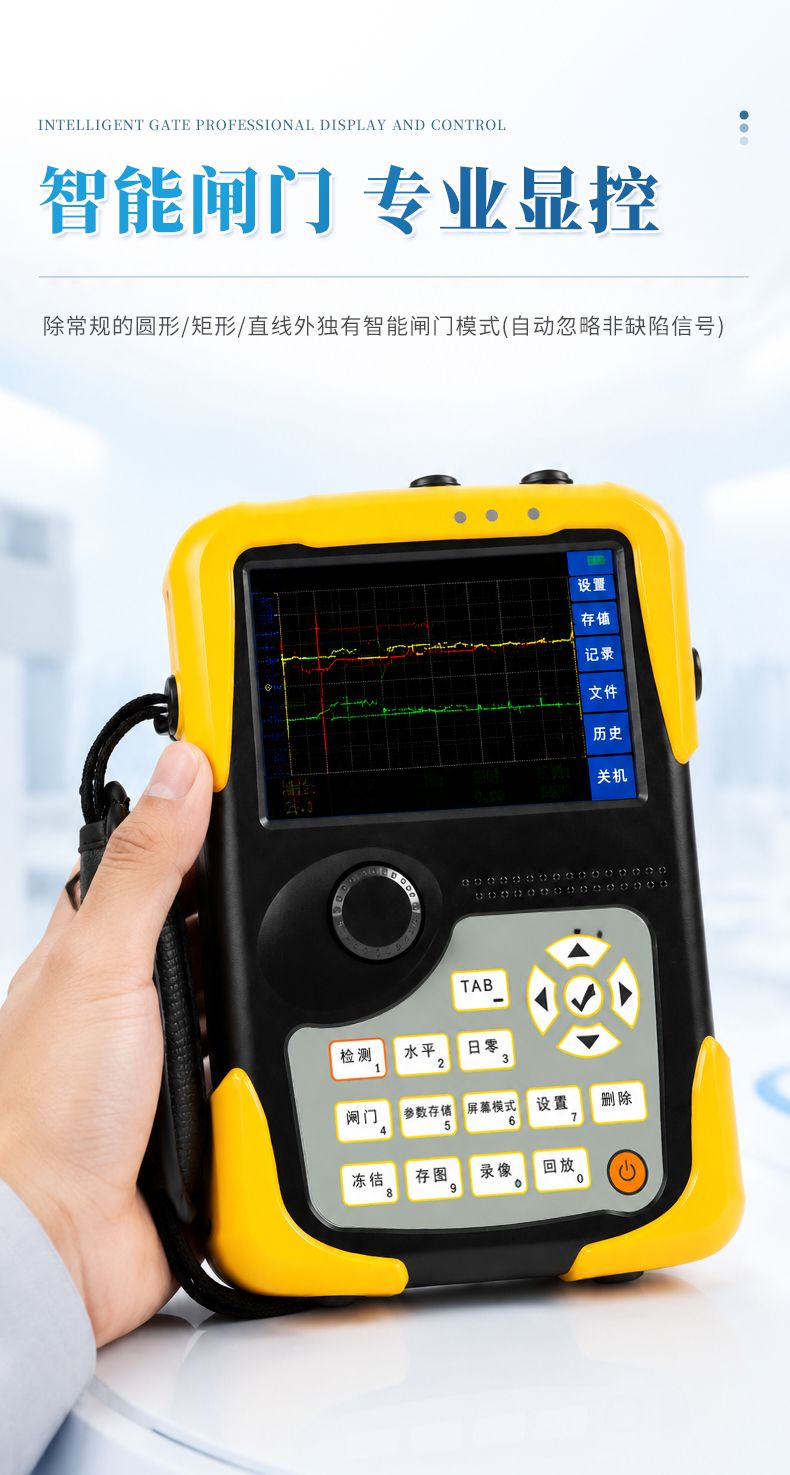

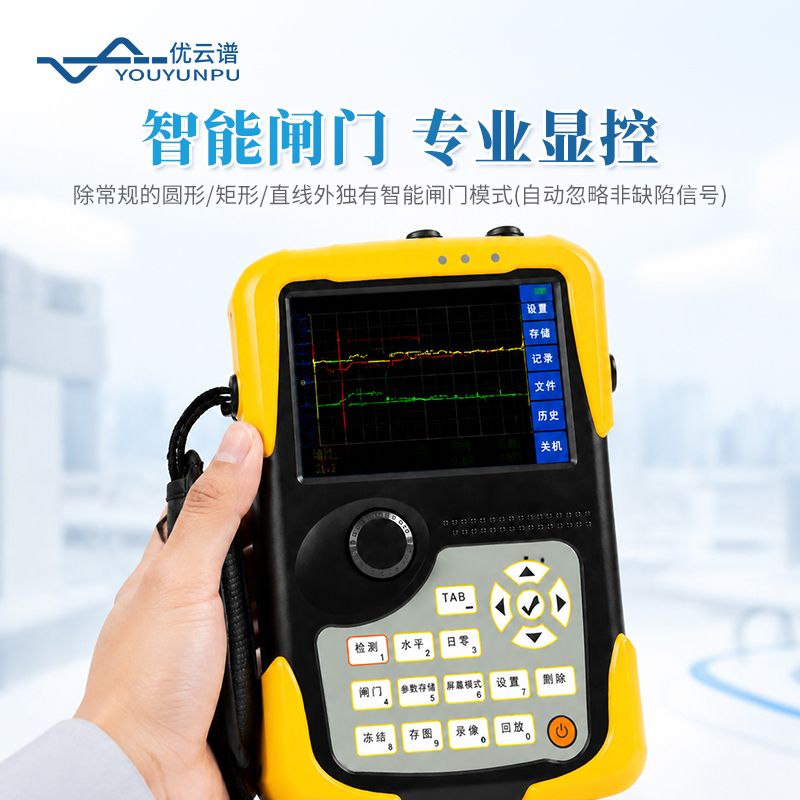

闸门除常规的圆形、矩形、直线外独有智能闸门模式（ 自动忽略非缺陷信号）

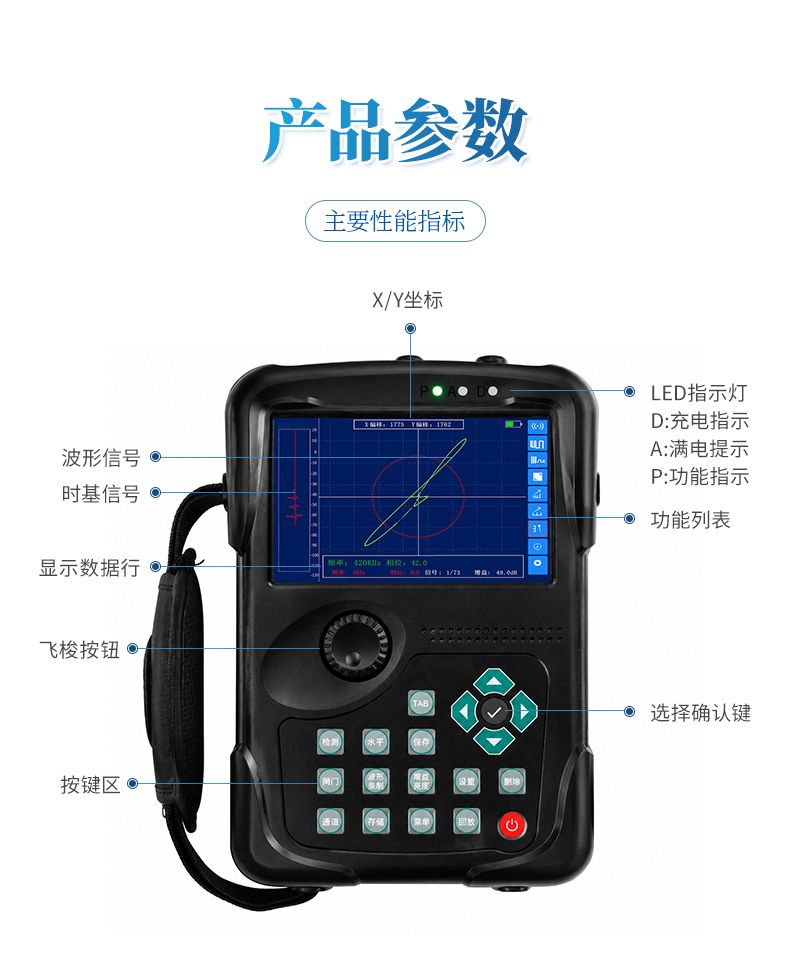

阻抗平面图、时基扫描图显示

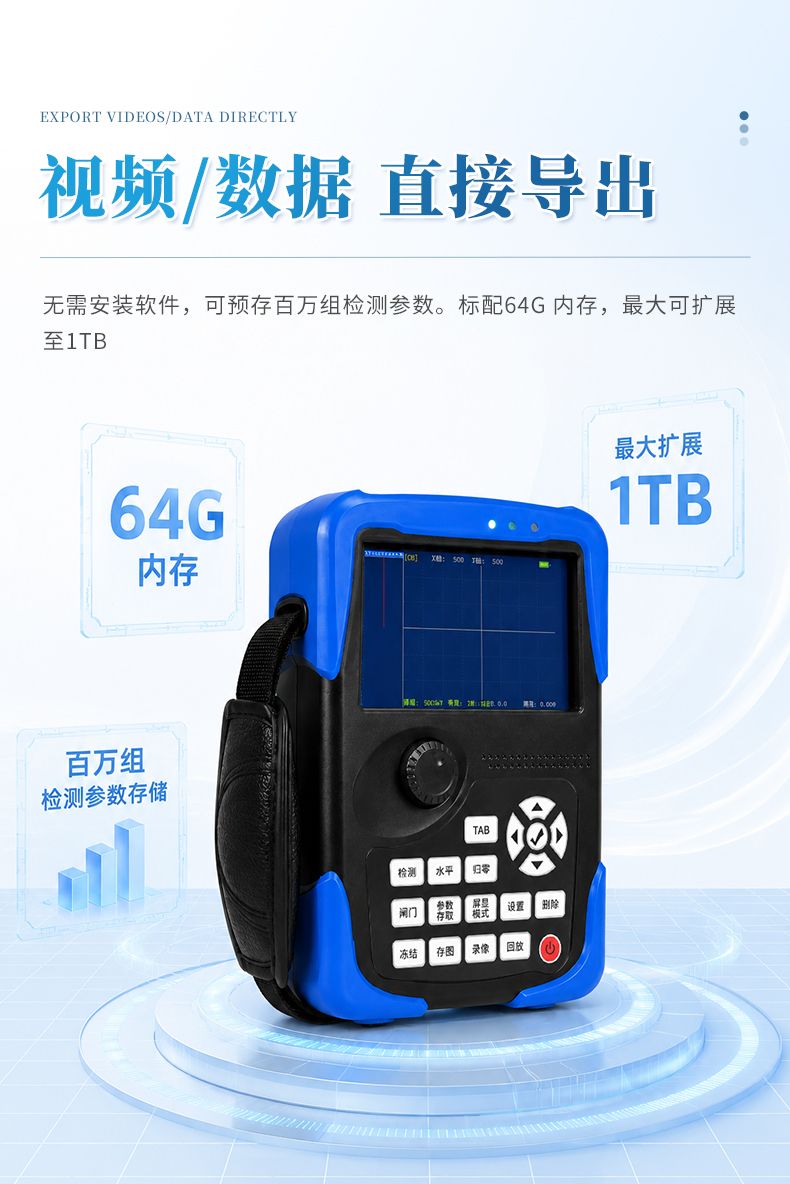

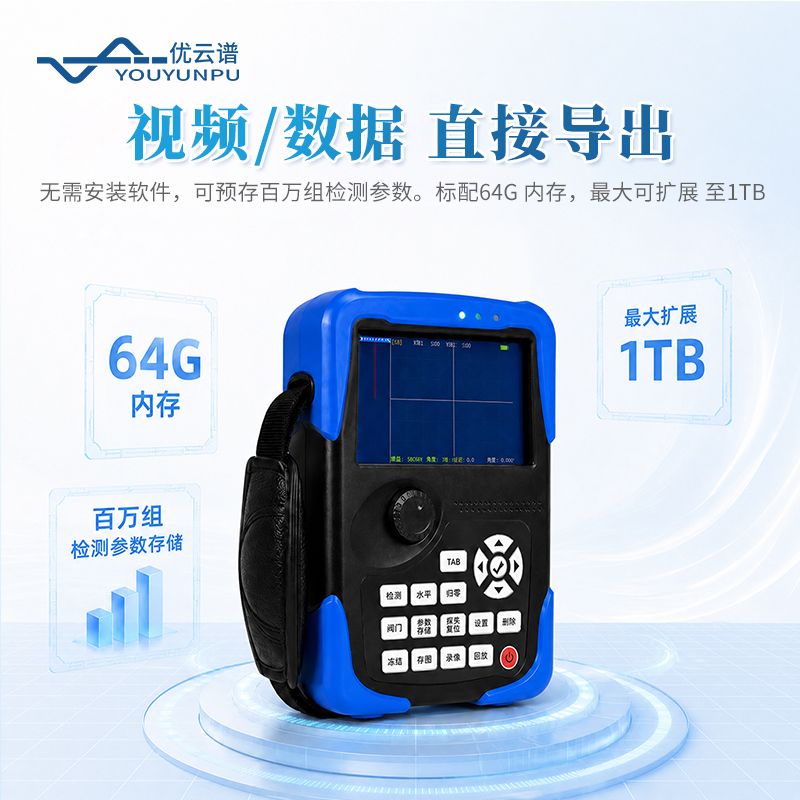

存储数据、视频可直接连接电脑导出 ，不需安装软件 ，使用方便

高清晰度、高灵敏度

操作简单 ，具备中、英文操作界面（任选）

多种滤波方式

数据传输采用USB通讯接口

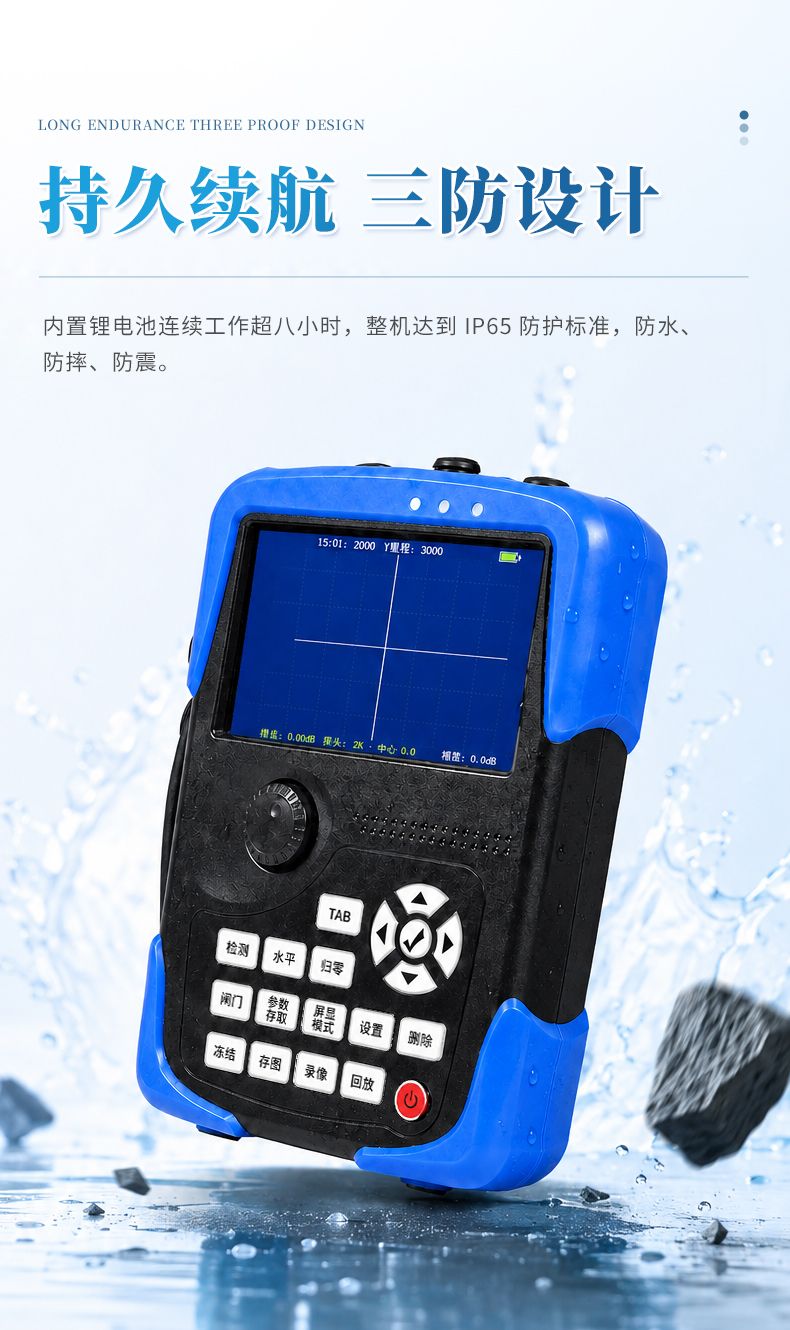

内置锂电池 ，可连续工作8个小时以上

Ip65防水等级。防摔防震 ，适合恶劣工作环境

整机重量 ：0.95kg（含电池）

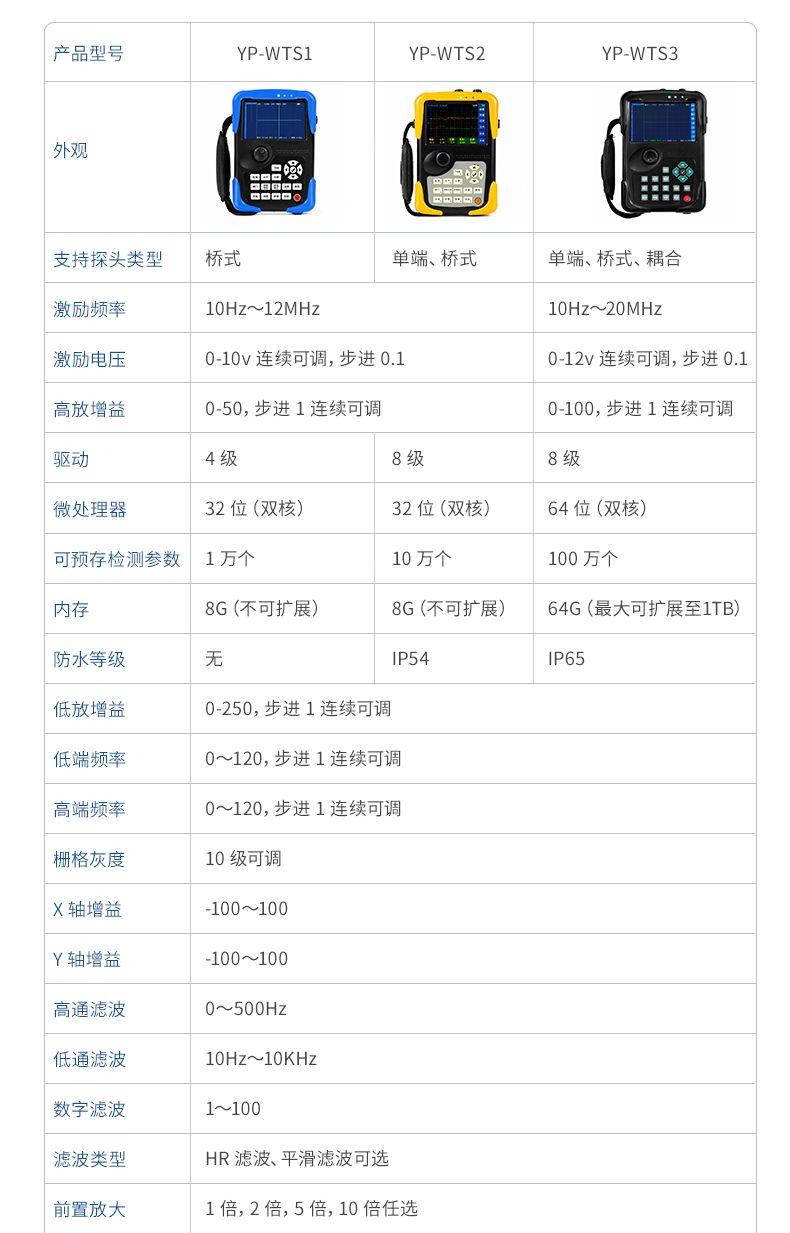

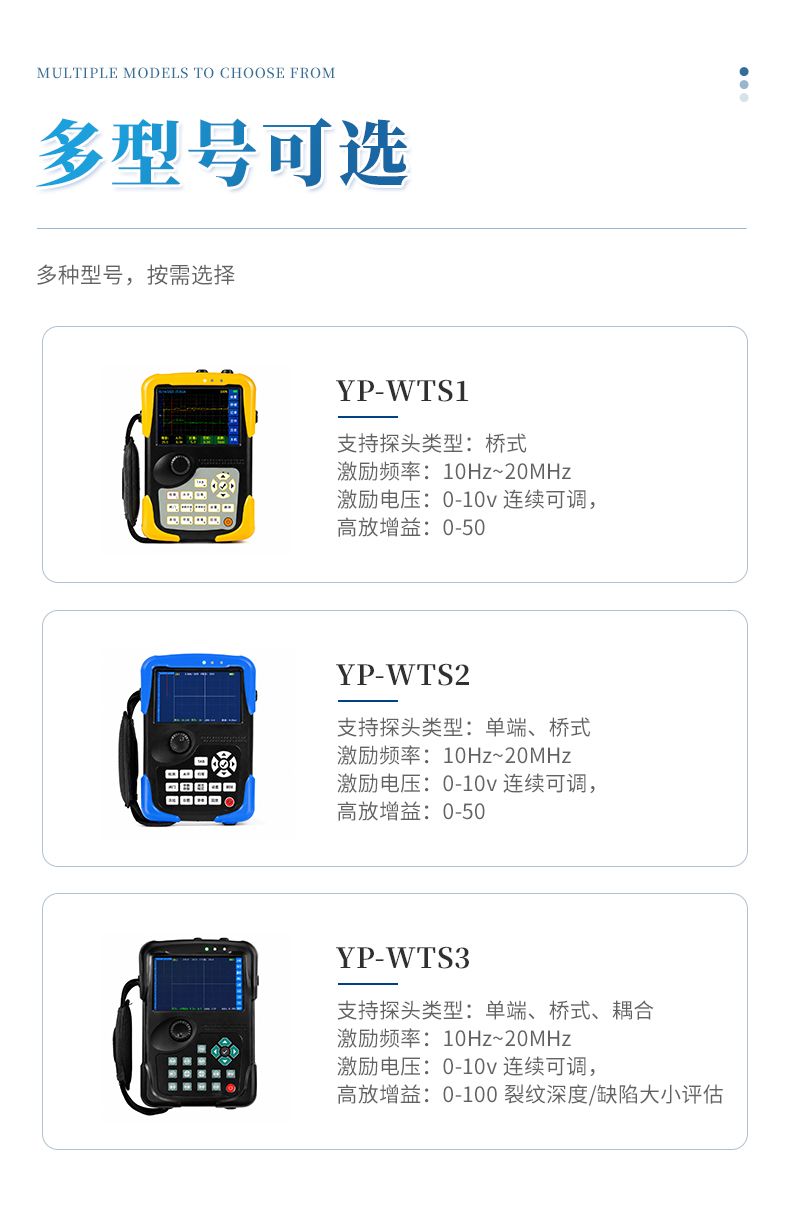

项目YP-WTS1YP-WTS2YP-WTS3
支持探头类型桥式单端、桥式单端、桥式、耦合
激励频率10Hz ～12MHz10Hz ～20MHz
激励电压0-10v连续可调 ，步进0.10-12v连续可调 ，步进0.1
高放增益0-50 ，步进1连续可调0-100 ，步进1连续可调
驱动4级8级8级
微处理器32位（双核）32位（双核）64位（双核）
可预存检测参数1万个10万个100万个
内存8G（不可扩展）8G（不可扩展）64G（最大可扩展至1TB）
防水等级无IP54IP65
低放增益0-250 ，步进1连续可调
低端频率0～120 ，步进1连续可调
高端频率0～120 ，步进1连续可调
栅格灰度10级可调
X轴增益-100～100
Y轴增益-100～100
高通滤波0 ～500Hz
低通滤波10Hz～10KHz
数字滤波1～100


滤波类型HR滤波、平滑滤波可选
前置放大1倍 ，2倍 ，5倍 ，10倍任选

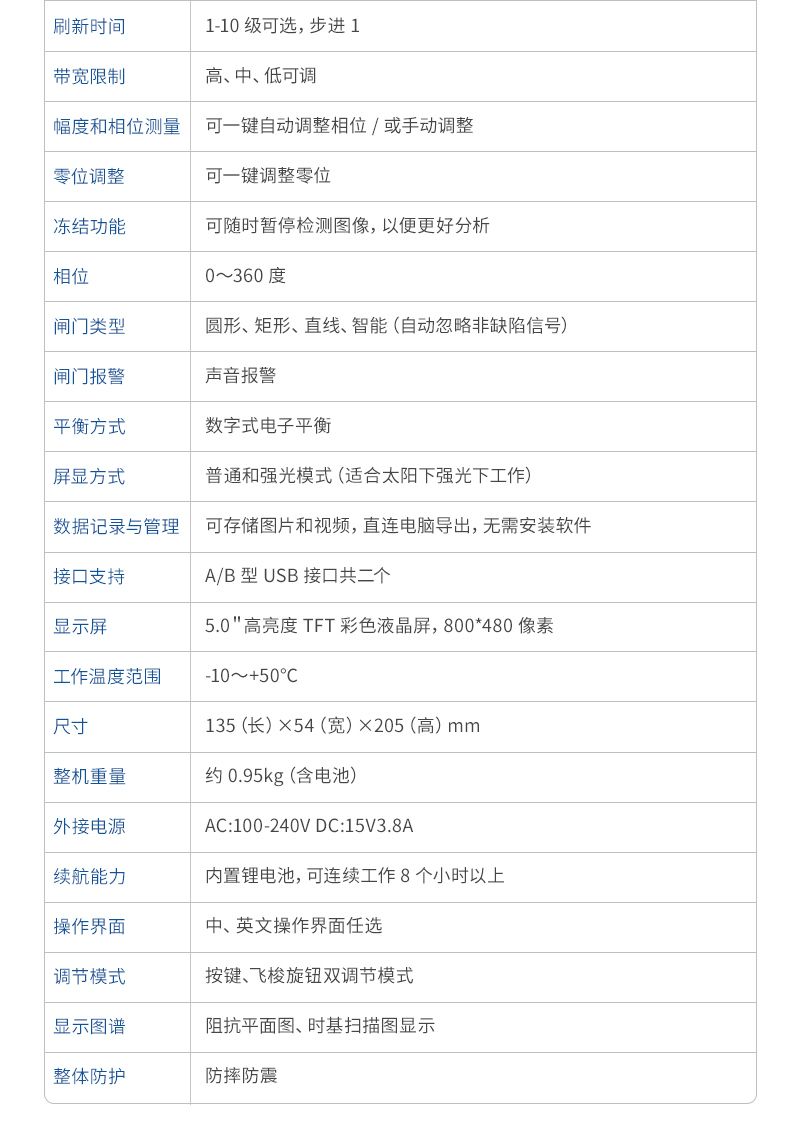

刷新时间1-10级可选 ，步进1
带宽限制高、 中、低可调
幅度和相位测量可一键自动调整相位/或手动调整
零位调整可一键调整零位
冻结可随时暂停检测图像 ，以便更好分析
相位0 ～360度
闸门类型圆形、矩形、直线、智能（ 自动忽略非缺陷信号）
闸门报警声音报警
平衡方式数字式电子平衡
屏显方式普通和强光模式（适合太阳下强光下工作）
数据记录与管理仪器可以存储图片和视频 ，并可以直接连接电脑导出图片、视频 ，无需电脑上安装软件。
其他性能指标
接口支持A/B型USB接口共二个
显示屏5.0＂高亮度TFT彩色液晶屏 ，800*480像素
工作温度范围-10～ +50℃
尺寸、重量135（长） × 54（宽） ×205mm（高 ） ； 整机重量加电池不大于1kg（约0.95 kg ）
外接电源AC:100-240V DC:15V3.8A



标配发货清单 ：

序号物品名称规格型号数量备注
1主机YP系列1台
2探头专用1套
3适配器专用1套
4锂电池专用1个
5数据线专用1条
6仪器手带专用1个
7包装箱专用1个
8说明书、保修卡、合格证
1套


实际案例

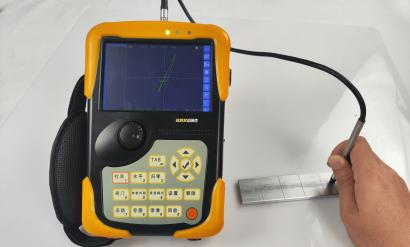

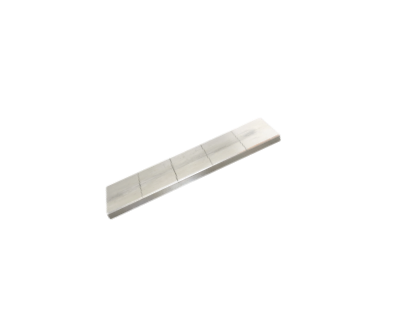

铝工件缺陷检测


结论：铝工件表面上存在缺陷，1为仪器回波信号，2为时基信号

 回波信号超出闸门，时基信号有明显尖波突起，仪器会发出报警
