断点短路检测仪
  • 断点短路检测仪
  • 断点短路检测仪
  • 断点短路检测仪
  • 断点短路检测仪

断点短路检测仪

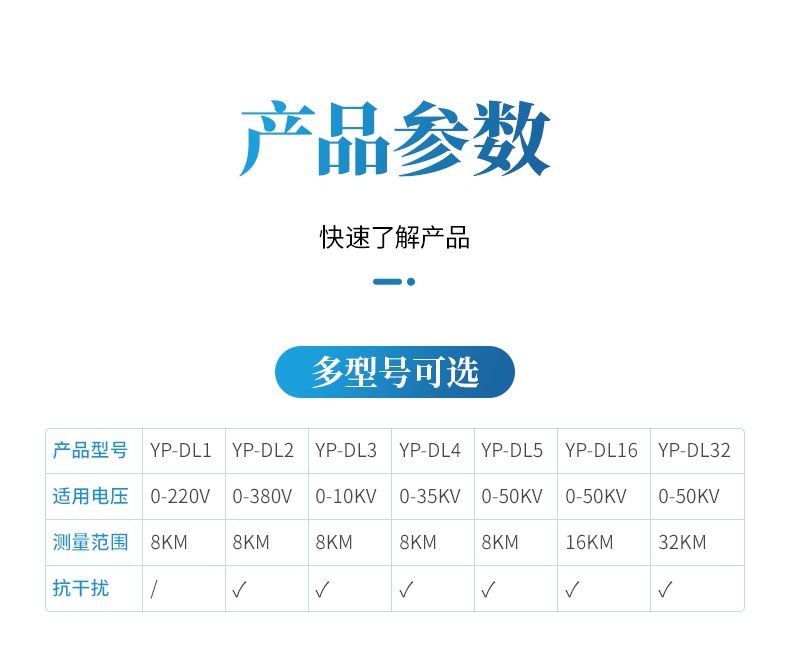

产品型号
YP-DL16
产品价格
8600元
咨询立享优惠
【产品简介】0-50KV，16KM，抗干扰
电话图标 13356716300 咨询图标在线询价

产品详情

一、简介

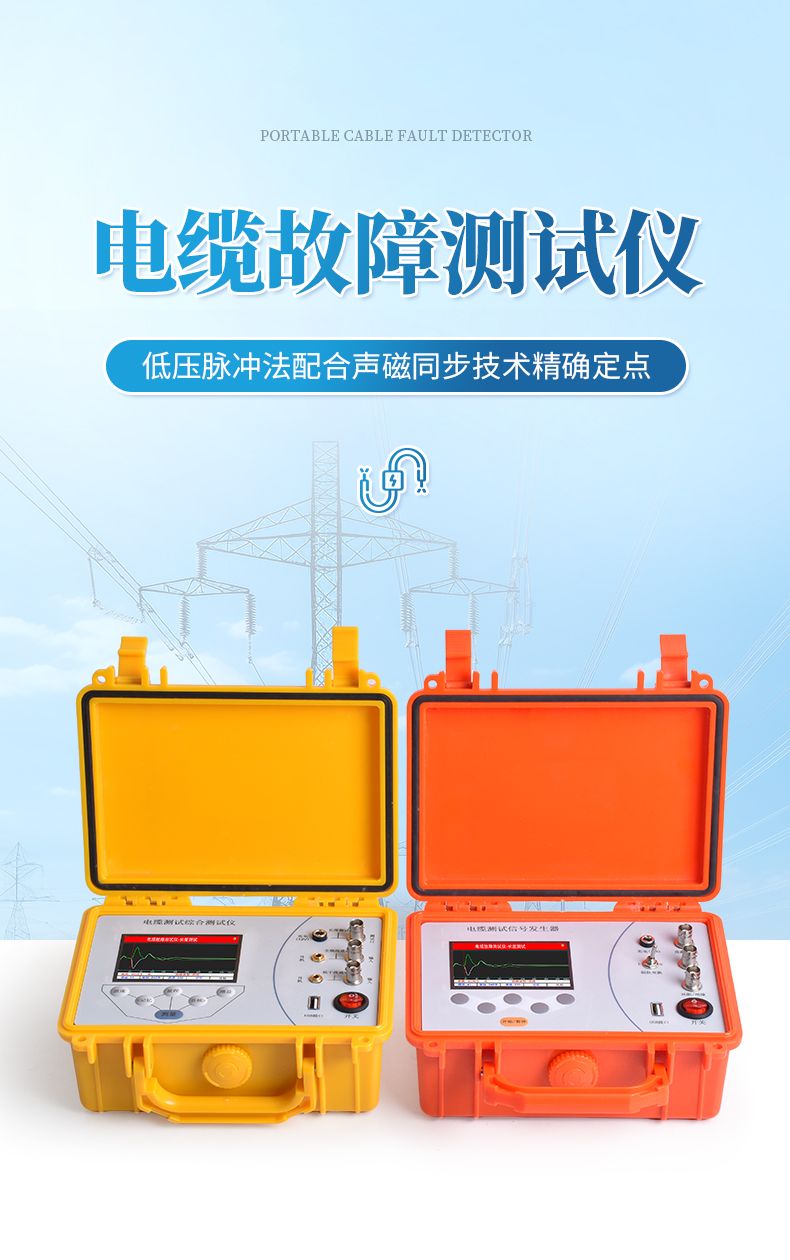

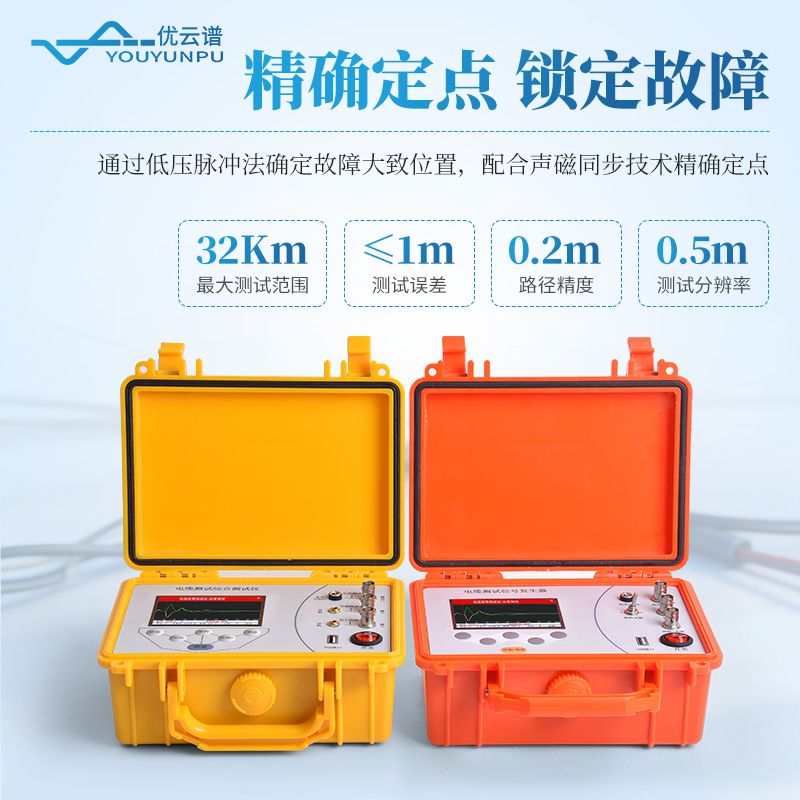

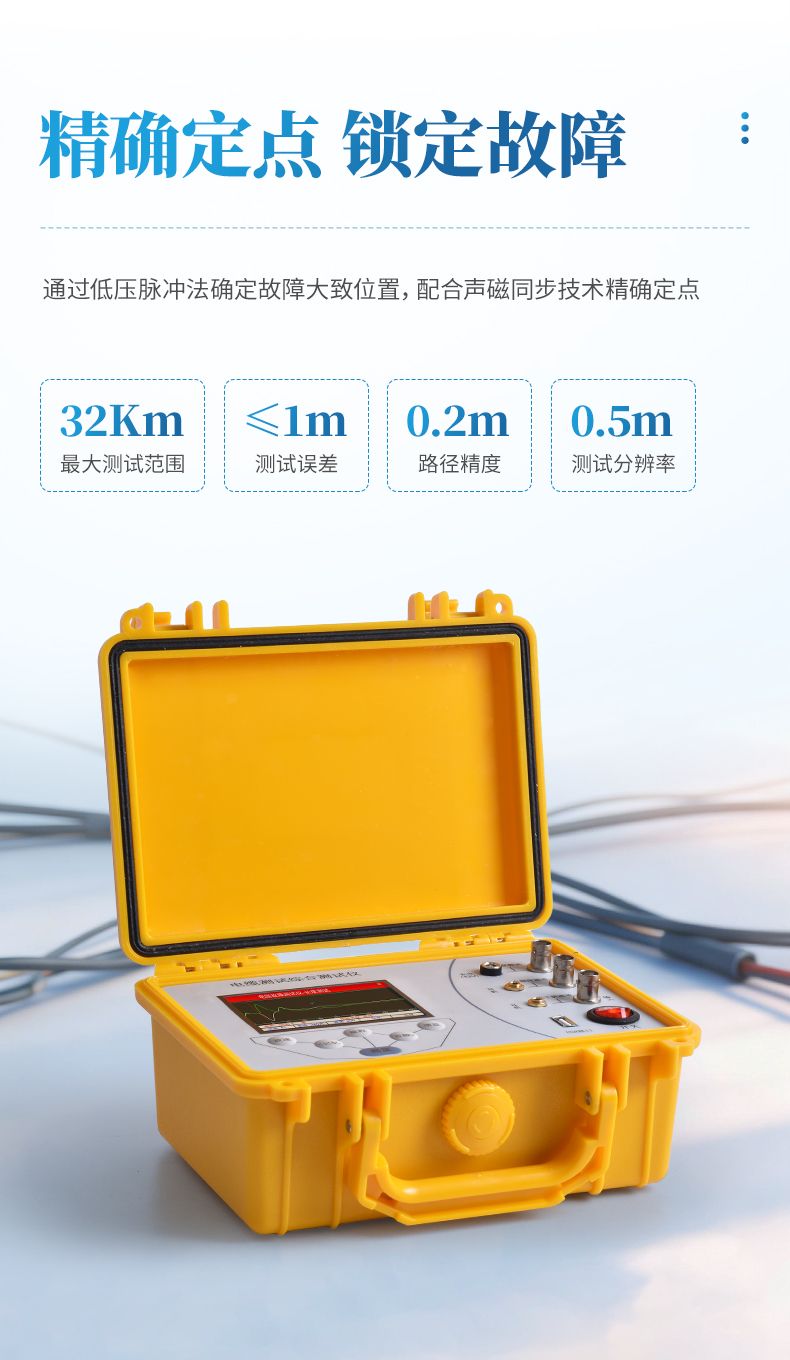

电缆故障测定仪是用于检测电力电缆、通信电缆等故障的综合性设备，可定位开路、短路、高阻故障等，并支持路径探测。通过低压脉冲法确定故障大致位置，配合声磁同步技术精确定点‌。

二、‌应用场景‌

    适用于35kV及以下电压等级电缆，涵盖电力、通信、铁路信号等领域。

三、技术参数

    电缆故障测定仪：

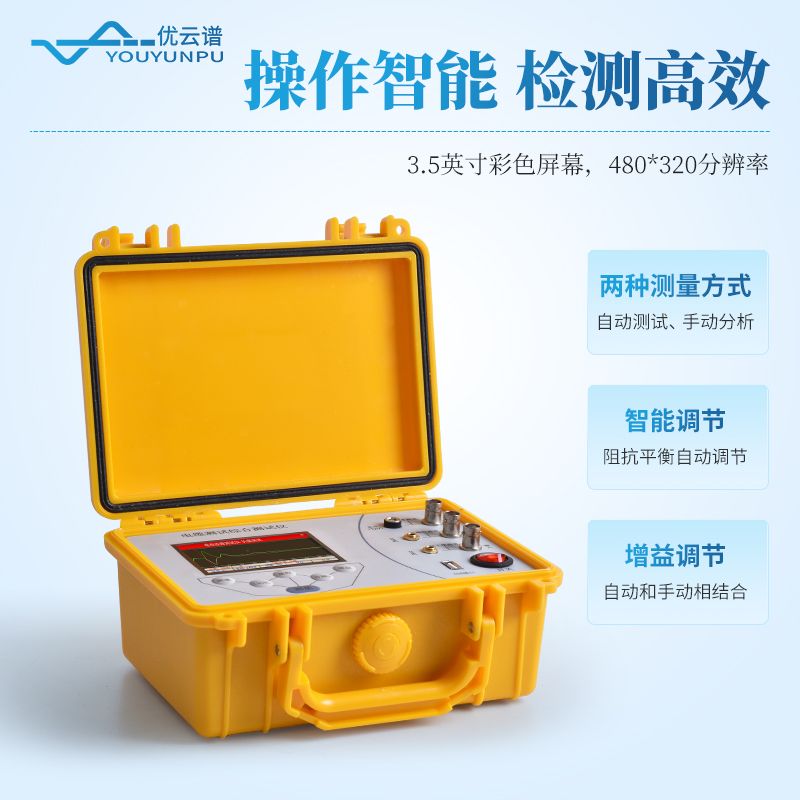

1、显示：480*320分辨率，3.5英寸

2、测试范围：16Km

3、测试盲区：5米

4、测试分辨率：0.5米

5、脉冲宽度：30V脉冲，100ns-2us自动调节

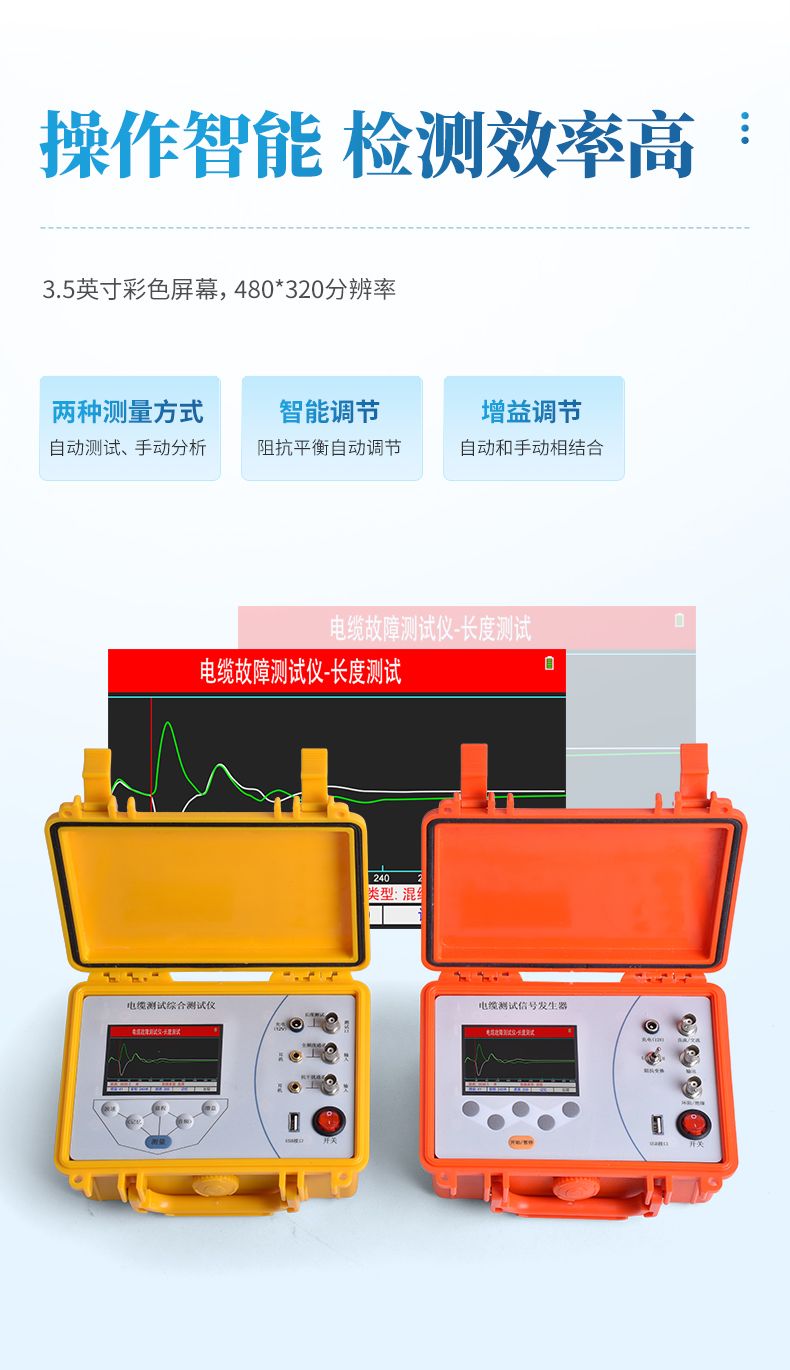

6、测试方式：自动测试、手动分析，2种方式组合

7、阻抗平衡自动调节

8、增益调节：自动和手动相结合

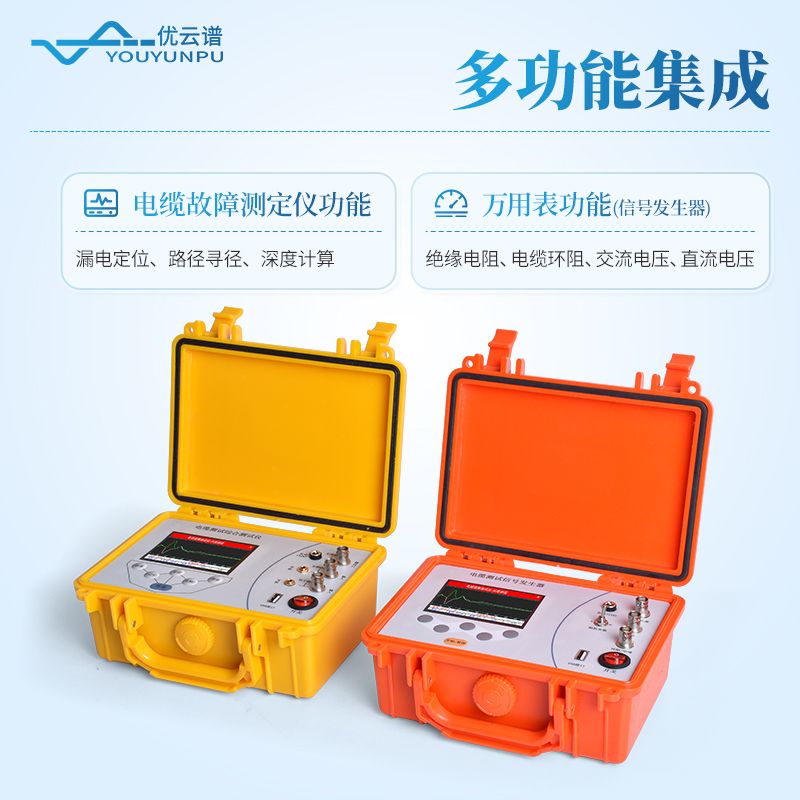

9、功能：漏电定位、路径寻径、深度计算

10、漏电故障：漏电绝缘电阻范围0-0.5MΩ

11、测试误差：1米

12、电缆深度：3米

13、路径精度：0.2米

14、接口：USB-A(固件升级)；DC5.5/2.5接口；BNC TDR测试口；BNC全频检测座；BNC抗干扰检测座；2*PJ3.5mm音频座

15、锂电池：11.1V  2000mAH

16、充电器：DC 12V 2A

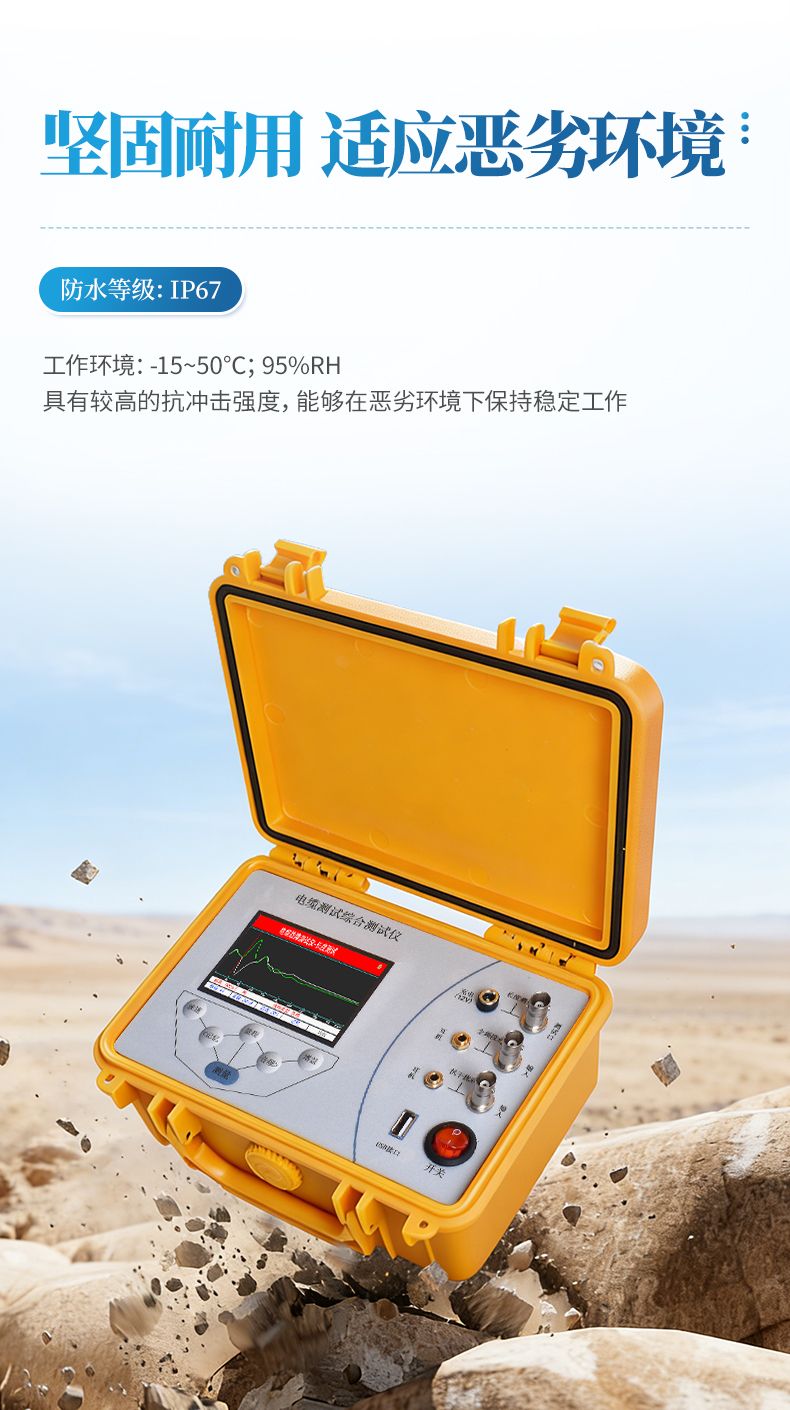

17、工作环境：-15~50℃；95%RH；防水：IP67

18、冲击强度：具有较高的抗冲击强度，能够在恶劣环境下保持稳定工作。

19、主机体积: 220*1 60*90 (W*D*H, mm)

20、主机重量: 1.2kg

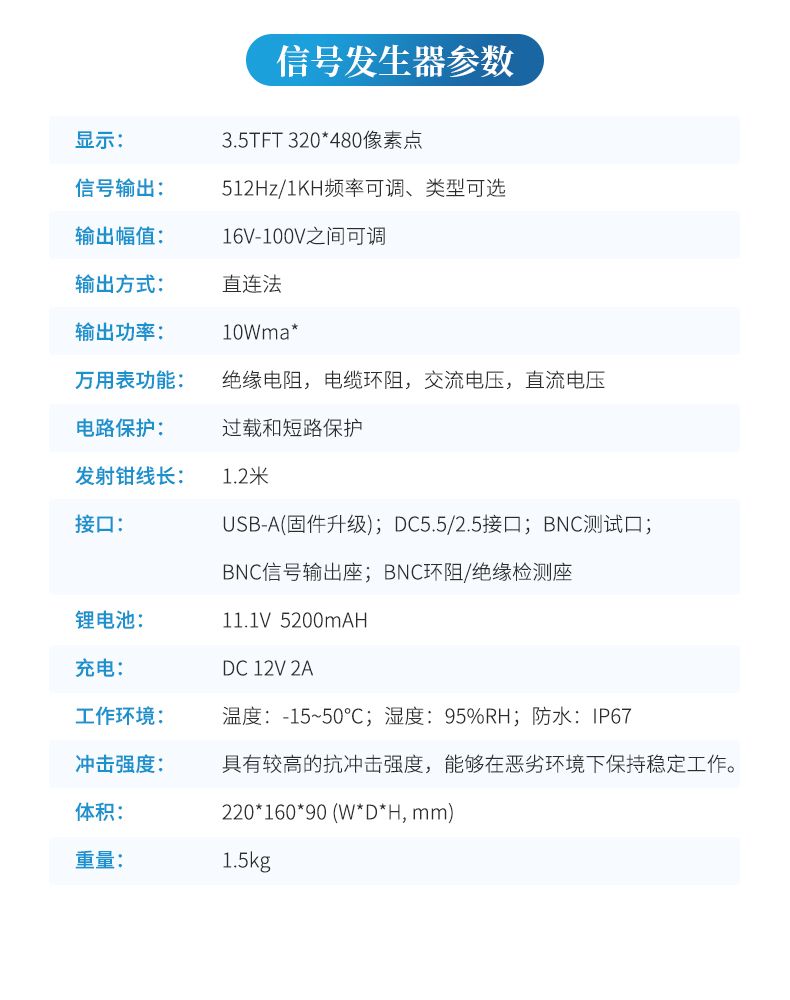

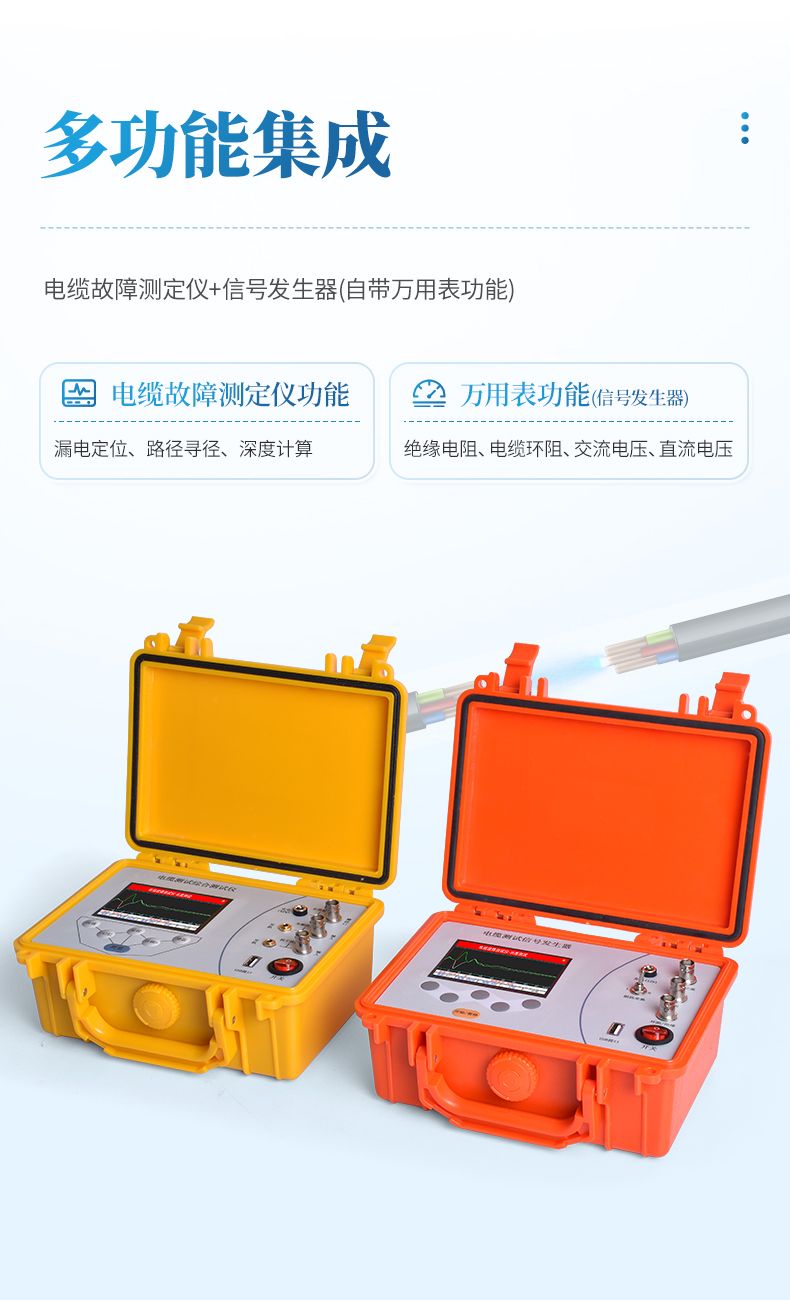

    信号发生器：

1、显示：3.5TFT 320*480像素点

2、信号输出：512Hz/1KH频率可调、类型可选

3、输出幅值：16V-100V之间可调

4、输出方式：直连法

5、输出功率：10Wma*

6、万用表功能：绝缘电阻，电缆环阻，交流电压，直流电压

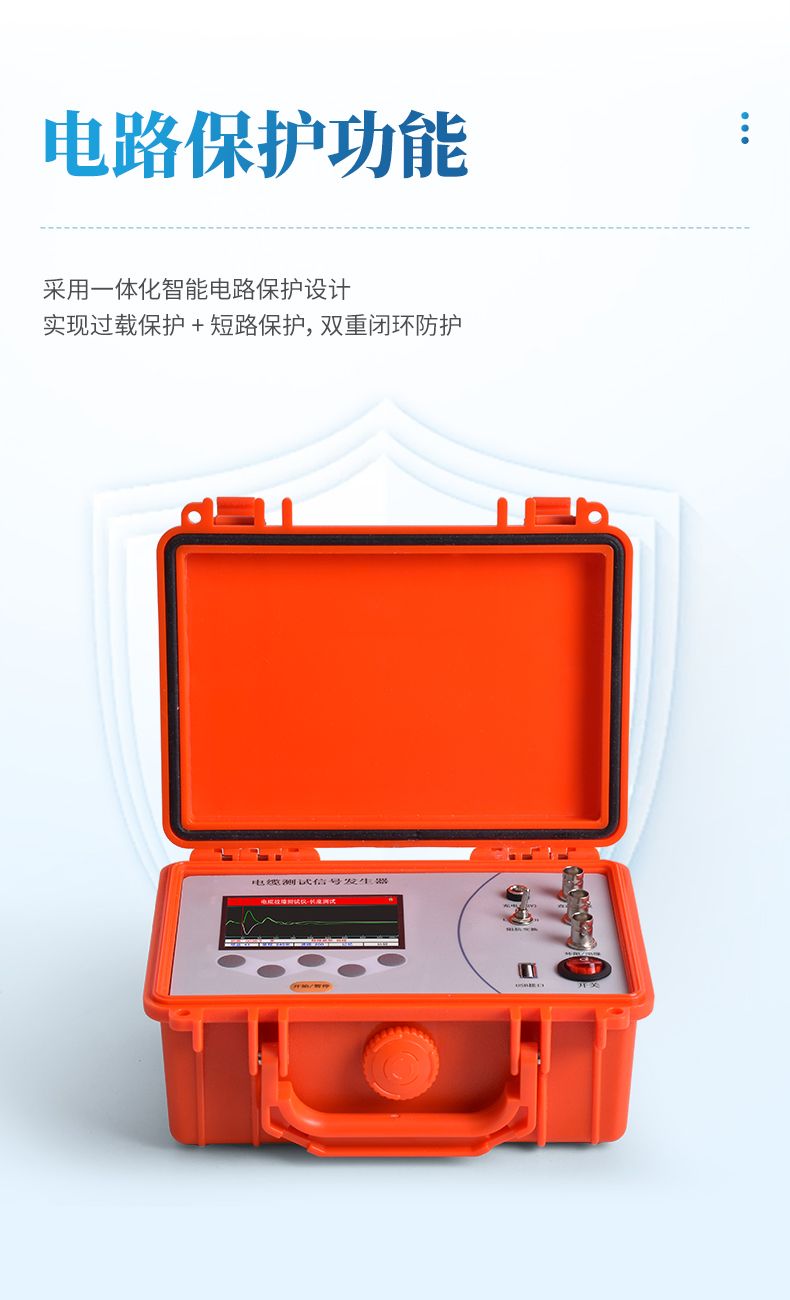

7、电路保护：过载和短路保护

8、发射钳线长：1.2米

9、接口：USB-A(固件升级)；DC5.5/2.5接口；BNC测试口；BNC信号输出座；BNC环阻/绝缘检测座

10、锂电池：11.1V  5200mAH

11、充电：DC 12V 2A

12、工作环境：温度：-15~50℃；湿度：95%RH；防水：IP67

13、冲击强度：具有较高的抗冲击强度，能够在恶劣环境下保持稳定工作。

14、信号发生器体积：220*160*90 (W*D*H, mm)

15、主机重量：1.5kg
