颗粒强度测定仪：香蕉球颗粒强度的测定操作规范与应用方案

1 前言

橡胶球是以天然橡胶或合成橡胶为基材，经混炼、硫化等工艺制成的球形弹性体，在密封减震、研磨抛光、医疗器械及运动器材等领域应用普遍。

实际使用中，橡胶球持续承受压应力与冲击载荷，若抗压能力不足，易发生不可逆变形甚至破裂，导致密封失效或减震性能下降；若硬度过高，又可能削弱其缓冲吸能效果。因此，合理的强度范围是保障橡胶球服役性能的关键质量指标。

与陶瓷球、药片等脆性颗粒不同，橡胶球受压时先发生显著弹性形变，随载荷增加逐渐压扁，最终可能破裂，属于典型的塑性颗粒。其强度测定需采用塑性颗粒检测模式，以准确捕捉压缩全过程中的最大压力值。

本方案依据GB/T 44750-2024《颗粒 抗压强度的测量》及GB/T 14853.6-2013《橡胶用造粒炭黑 第6部分：单个颗粒破碎强度的测定》等标准，利用颗粒强度测定仪建立规范化操作流程。方法可靠实用，适用于天然橡胶球、合成橡胶球、硅橡胶球、聚氨酯橡胶球及橡胶类弹性体颗粒的强度检测，可满足橡胶制品生产质控、来料检验及材料研发等多元场景需求。

2 仪器与试剂

2.1 仪器

颗粒强度测定仪；游标卡尺或电子数显卡尺、镊子等。

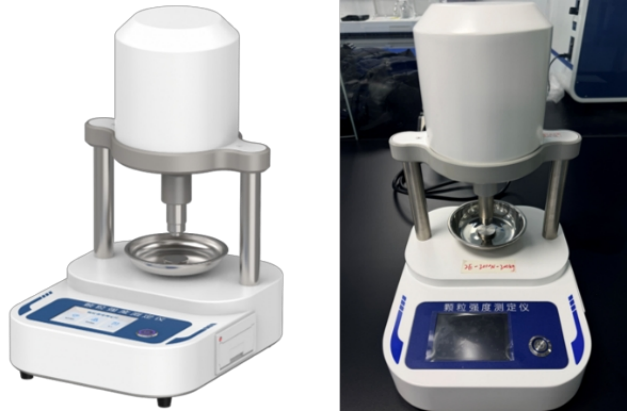

图 1：颗粒强度测定仪外观图

2.2 样品与辅助用品

橡胶球颗粒；无水乙醇（分析纯）；无尘软毛刷。

3 实验方法

3.1 样品准备

取样：按照 GB/T 41948《颗粒表征 样品准备》的规定进行取样。从批量产品中随机采集具有代表性的橡胶球样品，取样量应足够完成全部测试。

样品挑选：用镊子从筛分后的样品中随机选取 30 粒完整、形状规整的橡胶球颗粒。

样品预处理：测试前应用无水乙醇擦拭表面，自然晾干后备用。

3.2 样品测试流程

仪器启动与初始化：

打开颗粒强度测定仪电源，进入检测程序后选择对应颗粒类型。由于橡胶球属于塑性颗粒，需选择塑性颗粒检测模式。设备启动后自动完成系统检查，并控制压杆完成升降复位，确认仪器状态正常后进入待测界面。

检测模式设置：

进入球形颗粒测试界面，清除已有测试记录，确保本次实验数据独立、准确。

样品放置：

使用镊子取单颗橡胶球样品，将其放置在测试托盘中心位置，保证样品受力均匀，避免因偏移或倾斜影响测试结果。

开始测试与数据采集：

点击测试按钮启动程序，压杆按照设定速度缓慢下降，并与样品接触后持续施加压力。测试过程中，仪器实时采集压力变化数据，并记录样品受压过程中的最大载荷值。

橡胶球受压时会先产生弹性变形，随着压力不断增加，颗粒逐渐发生压缩变形。当达到设定压缩条件或样品出现破裂、失效状态时，系统自动获取测试过程中的峰值压力，并完成数据保存。测试结束后，压杆自动返回初始位置。

样品清理与重复测试：

完成单次检测后，及时清理测试托盘中的橡胶残留物，避免影响后续测量。建议每组连续测试15颗有效样品；若测试过程中出现样品滑移、定位异常等情况，应终止当前测试并重新进行测量。

测试结果判定原理：

对于塑性球形颗粒，其抗压性能不仅与承受的最大载荷有关，还需结合压缩过程中的形变量进行综合评价。颗粒强度测定仪可自动记录整个压缩过程中的压力变化，并以最大压力值作为该颗粒抗压性能的重要评价参数。

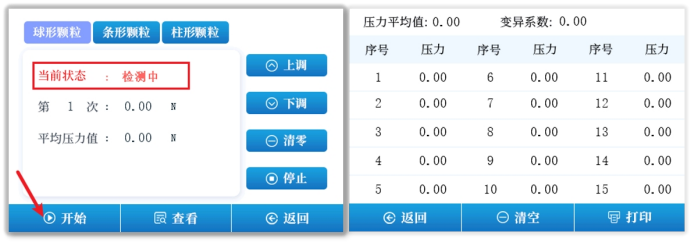

3.3 仪器操作说明

颗粒类型选择：开机主界面选择“塑性颗粒”（橡胶球属于塑性颗粒）。

形状选择：选择球形颗粒检测界面

清零：如仪器不显示“0”，点击“清零”按键。

查看数据：点击“查看”进入查看界面，可存储 15 次测试数据，保存平均值及变异系数。

打印：点击“打印”打印本轮测试数据。

清空：点击“清空”清空本轮测试数据粒。

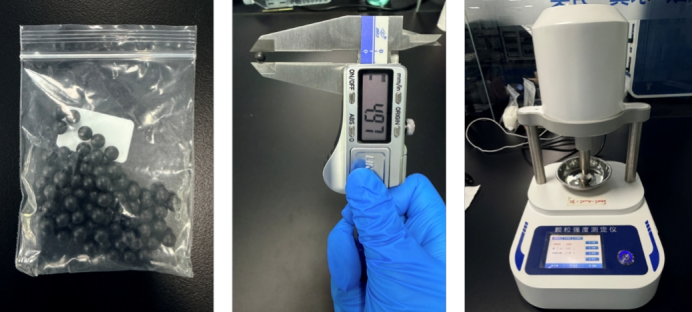

图 2：样品测试过程

4 结果与讨论

4.1 结果统计

仪器自动存储 15 组单粒颗粒破碎压力值，自动计算：

单粒颗粒强度：破碎瞬间最大压力，单位 N；

批次平均颗粒强度：15 组数据算术平均值，单位 N；

变异系数 Cv：反映橡胶球颗粒强度均匀性，用于评价生产工艺稳定性。

无需额外换算公式，直接以仪器输出平均压力作为最终检测结果。

4.2 测试结果

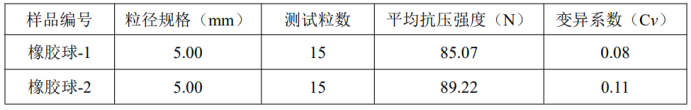

图 3：颗粒强度测试数据图

4.3 精密度

变异系数越小，说明颗粒均匀性越好。颗粒的材质、硫化程度、尺寸大小及制备工艺的一致

性会影响颗粒强度结果。

5 方案特点与优势

5.1 仪器性能亮点

操控便捷：配备触摸式人机界面，参数预设后一键启动，数据自动统计并支持结果打印。

智能防护：内置超压停机保护功能，有效防止高硬度颗粒对传感器造成损坏。

高分辨检测：力值分辨力达0.01 N，能够清晰识别不同胶料配方或硫化工艺带来的强度差异，为配方优化与工艺调优提供精细数据支撑。

专用检测模式：针对塑性颗粒弹性形变特征，设置塑性颗粒专用测试模式，可完整记录压缩全过程的受力—形变关系，准确锁定最大压力值。

5.2 适用对象与检测能力

样品类型：涵盖天然橡胶球、合成橡胶球、硅橡胶球、聚氨酯橡胶球及各类橡胶助剂颗粒、弹性体颗粒。

尺寸兼容：适配粒径0.2~25 mm（或0.5~25 mm，视仪器型号而定）的颗粒。

效率表现：单粒检测耗时短，数据重复性良好，可满足批量化快速检测需求。

5.3 关键质控要点

环境管控：建议在温度10~30℃、相对湿度≤70%的实验环境下操作。

表面清洁：测试前须确保橡胶球表面洁净无油污，以免影响受压状态和数据准确性。

取样代表性：严格遵循随机取样原则，保证检测结果能够真实反映批次产品的整体质量水平。

规范操作与维护：测试前后及时清理托盘碎屑及残余物，保持仪器洁净干燥；定期使用标准砝码对力值进行校验，保障长期检测数据准确可靠。

6 结论

本方案依据GB/T 44750-2024《颗粒 抗压强度的测量》及GB/T 14853.6-2013《橡胶用造粒炭黑 第6部分：单个颗粒破碎强度的测定》等标准，利用颗粒强度测定仪的塑性颗粒专用检测模式，建立了一套规范化的橡胶球颗粒抗压强度检测流程。

该方法充分贴合橡胶球受压形变的物理特征，通过专用测试模式精准采集压缩全过程中的最大压力值，数据客观、可靠。整套方案操作门槛低、智能程度高，能够准确反映橡胶球在储运及服役过程中的抗压能力与形变特性，适用于橡胶制品生产企业的产线中控与成品放行、加工企业的来料检验以及科研机构的材料性能评价等多元场景。
